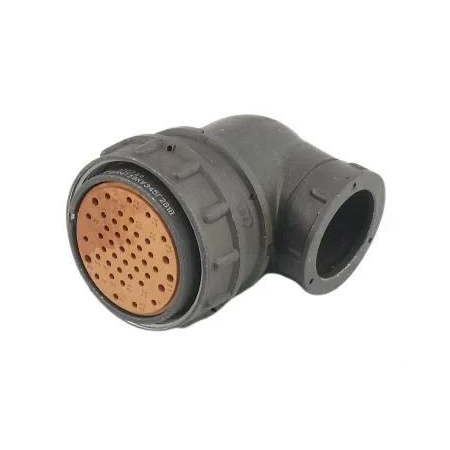

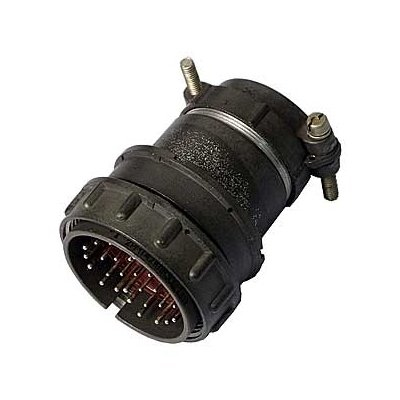

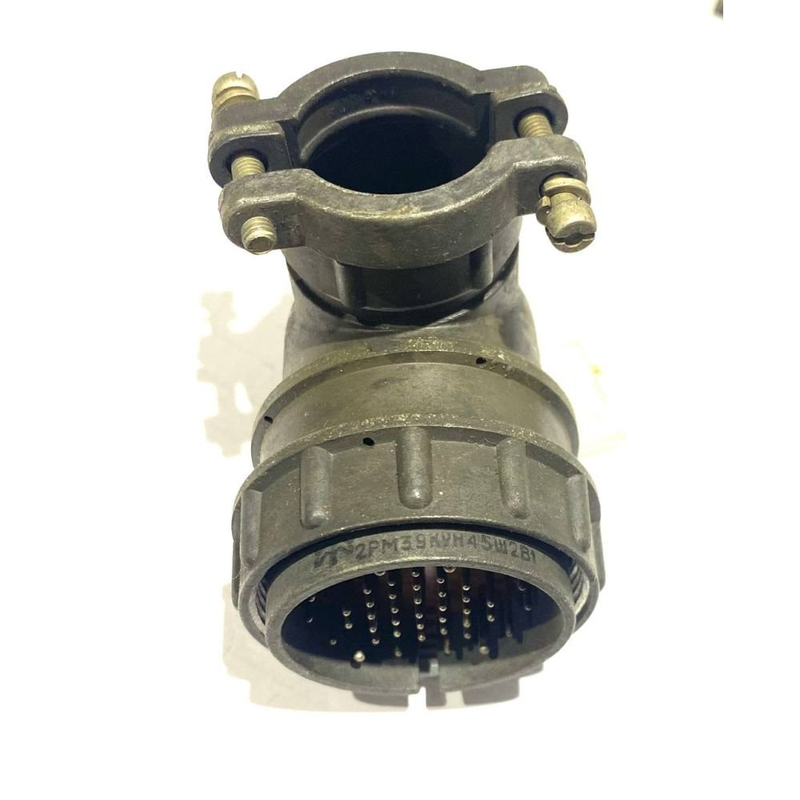

Назначение соединителя 2РМТ39КУЭ45Ш2В1В

2РМТ39КУЭ45Ш2В1В — это электрический разъём (вилка) производства компании «Элекон», относящийся к серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для надёжного соединения электрических цепей в различных устройствах и кабельных системах, где требуется передача сигналов постоянного и переменного тока.

Соединитель применяется в приборах, промышленной и военной технике, что обусловлено его высокой надёжностью и конструкцией, обеспечивающей защиту от пыли в соединённом состоянии. Модель востребована в тех случаях, когда необходимо компактное многоконтактное подключение с резьбовым креплением и экранированием.

Артикул изделия — 50442, категория — 2РМТ, производитель — «Элекон». Товарная позиция в каталоге датируется 2017 годом.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает ряд особенностей, определяющих его эксплуатационные свойства. Ниже перечислены характеристики, заявленные для данной модели.

• Тип изделия — разъём (вилка) серии 2РМТ.
• Соединение — резьбовое, что обеспечивает механическую фиксацию ответных частей.
• Экранирование — соединитель экранированный, что снижает влияние помех на передаваемые сигналы.
• Герметичность — негерметичное исполнение, то есть изделие не рассчитано на работу под давлением или в условиях прямого воздействия жидкостей.
• Монтаж — объёмный или пайкой, что позволяет выбирать способ установки в зависимости от условий сборки.
• Количество контактов — 45.
• Рабочий ток на контакт — от 4 до 36 А.
• Максимальное напряжение — 700 В.
• Рабочая температура — от минус 60 до плюс 100 градусов Цельсия.
• Ресурс сочленений — до 500 циклов.
• Покрытие контактов — серебро (индекс «В»).
• Теплостойкость — 100 градусов Цельсия.
• Исполнение — всеклиматическое.
• Монтажная часть — прямое или угловое исполнение, без патрубка.
• Изделие кабельное, то есть предназначено для подключения кабеля.

Индекс «В» в обозначении модели указывает на серебряное покрытие контактов, что положительно сказывается на стабильности переходного сопротивления. Экранированное исполнение и всеклиматическая стойкость расширяют диапазон условий, в которых соединитель сохраняет работоспособность.

Применение и условия эксплуатации

Основная область применения 2РМТ39КУЭ45Ш2В1В — передача сигналов постоянного и переменного тока в приборах и кабельных системах. Благодаря 45 контактам и допустимому току на контакт от 4 до 36 А соединитель подходит для подключения многожильных кабелей, в которых требуется одновременно передавать несколько независимых цепей.

Изделие часто используется в военной и промышленной технике. Этому способствуют экранирование, всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия. В соединённом состоянии разъём защищён от пыли, что важно для оборудования, работающего в сложных условиях.

Резьбовое соединение обеспечивает устойчивость к вибрациям и случайным расхождениям частей разъёма, а ресурс до 500 циклов сочленения позволяет применять модель в разъёмах, которые periodic подключаются и отключаются в процессе эксплуатации.

Монтаж может выполняться объёмным способом или пайкой, а монтажная часть выпускается в прямом или угловом исполнении без патрубка. Это даёт возможность компоновать жгут и кабельные сборки с учётом доступного пространства внутри прибора или на объекте.

Таким образом, 2РМТ39КУЭ45Ш2В1В — это многоконтактный экранированный кабельный соединитель серии 2РМТ, рассчитанный на напряжение до 700 В и ток на контакт от 4 до 36 А, предназначенный для надёжного соединения электрических цепей в приборах, промышленной и военной технике.
