Назначение и общие сведения

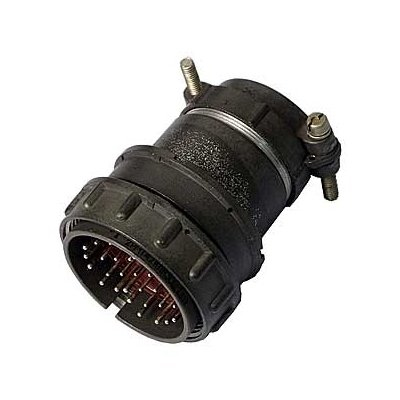

Соединитель 2РМТ39КУЭ45Ш2В1В относится к серии цилиндрических низкочастотных разъёмов 2РМТ, предназначенных для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие представляет собой кабельную вилку с угловым патрубком, гайкой для экранированного кабеля, серебряным покрытием контактов и всеклиматическим исполнением. Конструкция обеспечивает надёжное соединение и разъединение электрических цепей проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре специального и общего назначения.

Разъём имеет условный размер корпуса 39 мм и оснащён 45 контактами. Сочетание контактов включает элементы диаметром 1 мм и 1,5 мм, что позволяет использовать изделие в схемах с различными токовыми нагрузками. Категория приёмки «5» и год выпуска 2026 подтверждают соответствие изделия установленным требованиям к качеству и надёжности.

Электрические и эксплуатационные характеристики

Соединитель рассчитан на работу при амплитудном значении напряжения до 560 В. Допустимый рабочий ток составляет до 1 А для контактов диаметром 1 мм и до 3 А для контактов диаметром 1,5 мм. Электрические параметры изделия обеспечивают стабильную передачу сигналов и питающих напряжений в широком диапазоне рабочих режимов.

• Сопротивление контактов: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Электрическая прочность изоляции: 1500 В эффективного значения.
• Количество циклов сочленения-расчленения: до 500.
• Диапазон рабочих температур: от минус 60 °C до плюс 100 °C.
• Повышенная относительная влажность: до 98 процентов при температуре плюс 35 °C.
• Вибропрочность: до 2000 Гц с ускорением до 100 метров на секунду в квадрате.
• Ударопрочность: до 500 g.

Изделие сохраняет работоспособность при пониженном атмосферном давлении, что обеспечивает стабильную работу в условиях высокогорья и на больших высотах. Всеклиматическое исполнение и серебряное покрытие контактов гарантируют устойчивость к коррозии и сохранение низкого переходного сопротивления в течение всего срока эксплуатации.

Расшифровка обозначения

Маркировка 2РМТ39КУЭ45Ш2В1В содержит полную информацию о конструктивных особенностях соединителя:

1. 2РМТ — тип соединителя, негерметичное исполнение.
2. 39 — условный размер корпуса, определяющий диаметр.
3. К — кабельный корпус.
4. У — угловой патрубок.
5. Э — гайка патрубка для экранированного кабеля.
6. 45 — количество контактов, 45 штук.
7. Ш — вилка.
8. 2 — сочетание контактов диаметром 1 мм и 1,5 мм.
9. В1В — серебряное покрытие, теплостойкость 100 °C, всеклиматическое исполнение.

Области применения

Благодаря высоким электрическим характеристикам, механической прочности и всеклиматическому исполнению соединители данной серии широко применяются в аппаратуре, работающей в жёстких условиях эксплуатации. Изделие подходит для внутреннего монтажа экранированными кабелями в различных климатических зонах.

Основные направления использования:

• Авиационная и космическая техника — для наземного оборудования и бортовых систем, не требующих герметичности.
• Оборонная промышленность — в системах связи, управления и радиолокации.
• Промышленная автоматика и робототехника — для подключения датчиков, исполнительных механизмов и блоков управления.
• Измерительная и контрольно-диагностическая аппаратура.
• Железнодорожный и автомобильный транспорт.
• Электронные блоки и модули в условиях, требующих повышенной надёжности и устойчивости к внешним факторам.

Соединитель обеспечивает стабильное электрическое соединение при многократных сочленениях и расчленениях, сохраняя низкое сопротивление контактов и высокое сопротивление изоляции. Конструкция с угловым патрубком и гайкой для экранированного кабеля упрощает монтаж в ограниченном пространстве и обеспечивает надёжную фиксацию кабельного ввода.
