Назначение соединителя

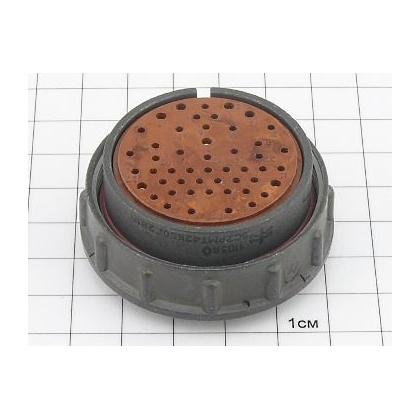

2РМТ39КУЭ45Г2В1В — это кабельная розетка производства АО «Завод Элекон», относящаяся к серии цилиндрических низкочастотных соединителей 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Розетка применяется там, где требуется компактное многоразъёмное соединение кабельных линий с надёжной фиксацией и защитой от механических воздействий.

Подтверждённые технические особенности

Соединитель имеет 45 контактов: 40 контактов диаметром 1 мм с допустимым током до 4 А на контакт и 5 контактов диаметром 1,5 мм с током до 8 А на контакт. Максимальная суммарная нагрузка составляет 167 А. Максимальное рабочее напряжение достигает 700 В. Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм и 2,5 мОм для контактов диаметром 1,5 мм.

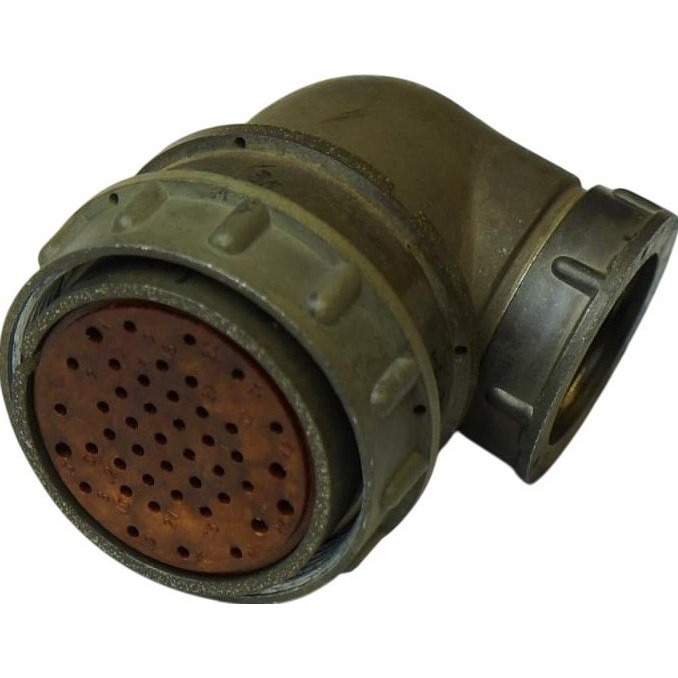

Корпус выполнен из алюминиевого сплава с оксидированием (серый цвет), изолятор — карболитовый (коричневый). Контакты съёмные, изготовлены из латуни ЛС59-1 с серебряным покрытием. Монтаж объёмный с пайкой. Сочленение резьбовое с шагом D42х1,5 мм. Розетка оснащена угловым патрубком с гайкой для экранированного кабеля и имеет одношпоночную поляризацию.

Габаритные размеры розетки — 48 на 58 на 67,6 мм, масса около 87 г.

Условия эксплуатации и надёжность

1. Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия, климатическое исполнение В2.1.
2. Ресурс — 500 сочленений-расчленений.
3. Наработка — не менее 175 000 часов при температуре 80 градусов Цельсия.
4. Вибрация в диапазоне 1–5000 Гц с ускорением 50 g.
5. Удары до 500 g.
6. Электрическая прочность изоляции — 2300 В.
7. Сопротивление изоляции — 5000 МОм.

Область применения

Благодаря сочетанию компактных размеров, широкого диапазона рабочих температур и стойкости к вибрационным и ударным нагрузкам розетка 2РМТ39КУЭ45Г2В1В применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие подходит для использования в составе кабельных сборок и жгутов, где необходимо обеспечить надёжное многоразовое соединение с экранированным кабелем и поляризацией, исключающей неправильное сочленение.

Комплектация и исполнение

Соединитель выпускается в климатическом исполнении В2.1. Артикул товара — 50441. Год выпуска — 2017. Поставляется в базовой комплектации как кабельная розетка с угловым патрубком и гайкой для экранированного кабеля. Монтаж объёмный с пайкой контактов, сочленение резьбовое.
