2РМТ39КУЭ45Г2В1В «5» — это кабельная розетка серии 2РМТ, предназначенная для соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Розетка имеет 45 контактов: 40 диаметром 1 мм (ток до 4 А на контакт) и 5 диаметром 1,5 мм (ток до 8 А на контакт), с максимальной суммарной нагрузкой 167 А. Сопротивление контактов не превышает 5 мОм (для 1 мм) и 2,5 мОм (для 1,5 мм), емкость между контактами — до 6 пФ, сопротивление изоляции — не менее 5000 МОм. Электрическая прочность изоляции достигает 2300 В при 700 В рабочего напряжения.

Конструкция и монтаж

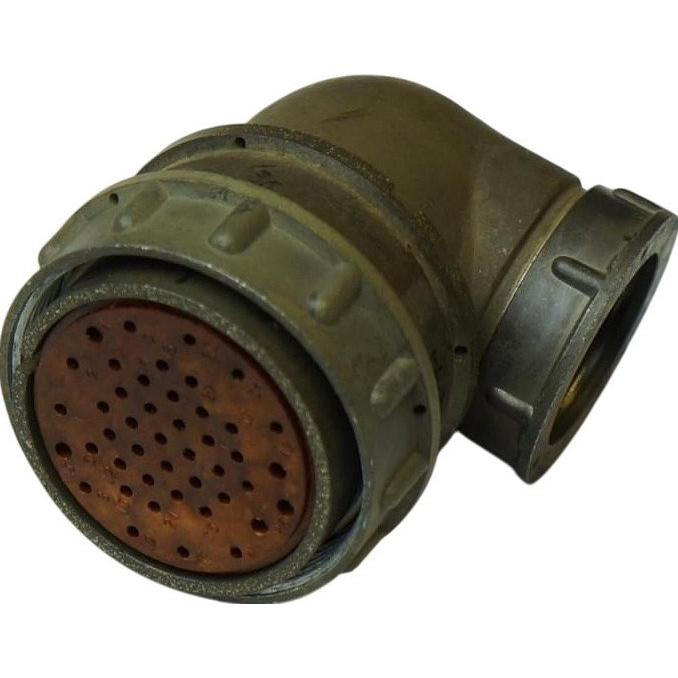

Корпус из алюминиевого сплава с угловым патрубком (КУЭ) для экранированного кабеля, контакты — гнезда из латуни ЛС59-1 с серебряным покрытием (В), извлекаемые, монтаж пайкой с объемной фиксацией. Размеры: диаметр 48 мм, высота 67,5 мм; резьба накидной гайки M42х1,5; изолятор из карболита, теплостойкость +100 °С (1). Климатическое исполнение В2.1 (В), одношпоночная поляризация.

Условия эксплуатации

Рабочий диапазон температур: от -60 до +100 °С, влажность до 98% при +25 °С, ресурс — 500 сочленений и наработка 175 000 ч при 80 °С на контактах. Выдерживает вибрацию 1–5000 Гц (50 g), акустические шумы 170 дБ, удары до 5000 м/с² (одиночный) и 100 g (многократный), линейное ускорение 2000 м/с². Маркировка «5» указывает на вид приемки ВП, ПЗ по ТУ ГЕ0.364.126.
