Назначение и область применения

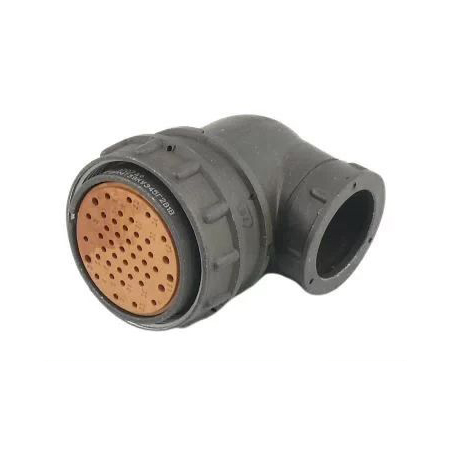

Кабельная розетка 2РМТ39КУЭ45Г2В1В «5» представляет собой цилиндрический электрический соединитель серии 2РМТ, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие относится к негерметичному исполнению с экранированием и применяется в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем связи, где требуется разъёмное соединение кабельных линий с высокой плотностью контактов.

Соединитель рассчитан на внутренний монтаж методом пайки или объёмного монтажа, что позволяет использовать его как в стационарных блоках, так и в аппаратуре, проходящей периодическое техническое обслуживание. Резьбовое соединение корпусных частей обеспечивает надёжную фиксацию сочленённой пары и защиту контактной зоны от самопроизвольного разъединения при вибрационных и механических воздействиях.

Конструктивные особенности

Корпус розетки выполнен по кабельной схеме с угловым патрубком, что упрощает подвод кабеля в условиях ограниченного пространства и позволяет оптимизировать трассировку жгутов внутри приборных отсеков. Тип корпуса в обозначении изделия указывается символом «К», угловое исполнение патрубка — символом «У», а наличие гайки для экранированного кабеля — символом «Э». Такое сочетание конструктивных элементов обеспечивает корректное подключение экранированных кабелей и сохранение экранирующих свойств линии в месте сочленения.

Одношпоночная поляризация корпусов исключает неправильную ориентацию ответных частей при сочленении, что особенно важно при монтаже многоконтактных соединителей. Условный размер корпуса — 39. Количество контактов — 45. Контактная схема предполагает сочетание контактов диаметром 1 мм и 1,5 мм, что отражено в обозначении цифрой «2» в позиции сочетания контактов.

Электрические и эксплуатационные характеристики

• Максимальное рабочее напряжение — 700 В
• Количество сочленений — не менее 500 циклов
• Диапазон рабочих температур — от минус 60 °C до плюс 100 °C
• Покрытие контактов — серебро
• Климатическое исполнение — всеклиматическое
• Теплостойкость — 100 °C
• Способ монтажа — пайка или объёмный монтаж

Покрытие контактов серебром обеспечивает стабильное переходное сопротивление и устойчивость к окислительным процессам, что положительно сказывается на долговременной надёжности электрических соединений. Всеклиматическое исполнение подтверждает возможность эксплуатации изделия в широком диапазоне климатических условий, включая повышенную влажность и резкие перепады температур.

Маркировка и соответствие

Приёмка изделия — «5», что соответствует установленной категории контроля качества для данного типа соединителей. Год выпуска — 2026. Производитель — АО «Завод Элекон». Артикул изделия — 4162.

Расшифровка полного обозначения 2РМТ39КУЭ45Г2В1В: 2РМТ — тип соединителя; 39 — условный размер корпуса; К — кабельный корпус; У — угловой патрубок; Э — гайка для экранированного кабеля; 45 — количество контактов; Г — розетка; 2 — сочетание контактов 1 мм и 1,5 мм; В — покрытие серебром; 1 — теплостойкость 100 °C; В — всеклиматическое исполнение.

Изделие предназначено для применения в составе аппаратуры, где требуется надёжное разъёмное соединение с экранированием и высокой плотностью контактных пар. Конструкция с угловым выходом кабеля расширяет возможности компоновки оборудования и упрощает обслуживание кабельных сборок в процессе эксплуатации.
