2РМТ39КУЭ45Г2В1В «5» — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Соединитель имеет 45 контактов: 40 контактов диаметром 1 мм (ток до 4 А на контакт) и 5 контактов диаметром 1,5 мм (ток до 8 А на контакт), суммарная токовая нагрузка — до 167 А. Максимальное рабочее напряжение достигает 700 В, сопротивление изоляции — не менее 5000 МОм, емкость между контактами — не более 6 пФ. Электрическая прочность изоляции — 2300 В (амплитудное значение при 700 В).

Конструкция и материалы

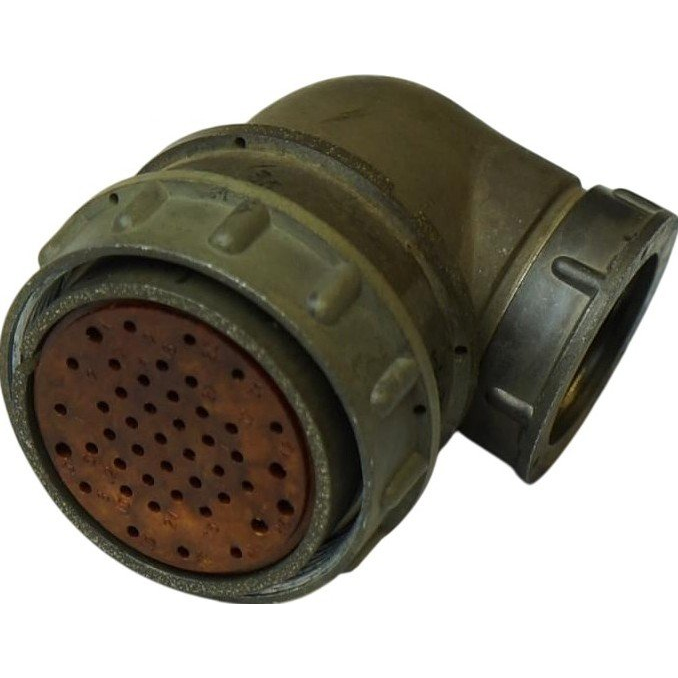

Корпус выполнен из алюминиевого сплава, тип — кабельный (КУ) с угловым патрубком (Э), контакты — гнёздные из латуни ЛС59-1 с серебряным покрытием (Г2), извлекаемые. Метод сочленения — резьбовой, сочетание контактов — Г2В1В, климатическое исполнение — всеклиматическое В2.1, теплостойкость — до +100 °С. Маркировка «5» указывает на вид приемки (ВП, ПЗ по нормам ГЕ0.364.126ТУ).

Условия эксплуатации

Рабочий диапазон температур — от -60 до +100 °С, относительная влажность до 98% при +25 °С, атмосферное давление от 133,32×10⁻¹² Па до 50,6×10⁴ Па. Соединитель выдерживает вибрацию 1–5000 Гц (50 g), акустические шумы до 170 дБ, удары до 500 g, ресурс — 500 сочленений-расчленений, наработка — до 175 000 ч. Габариты — около 48×67,5 мм.
