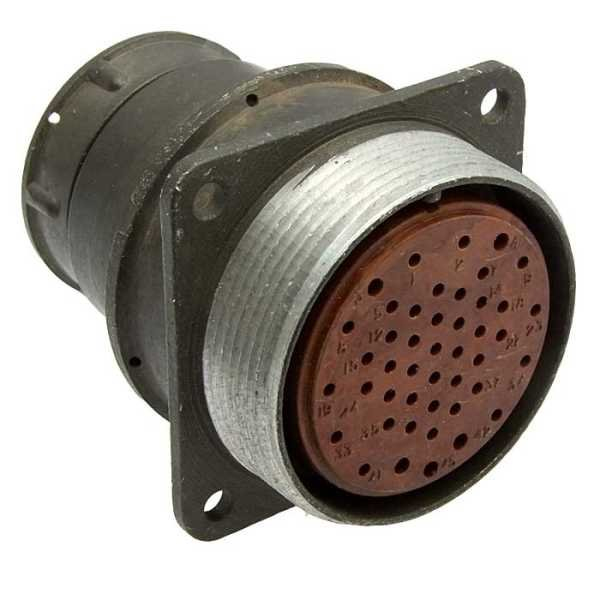

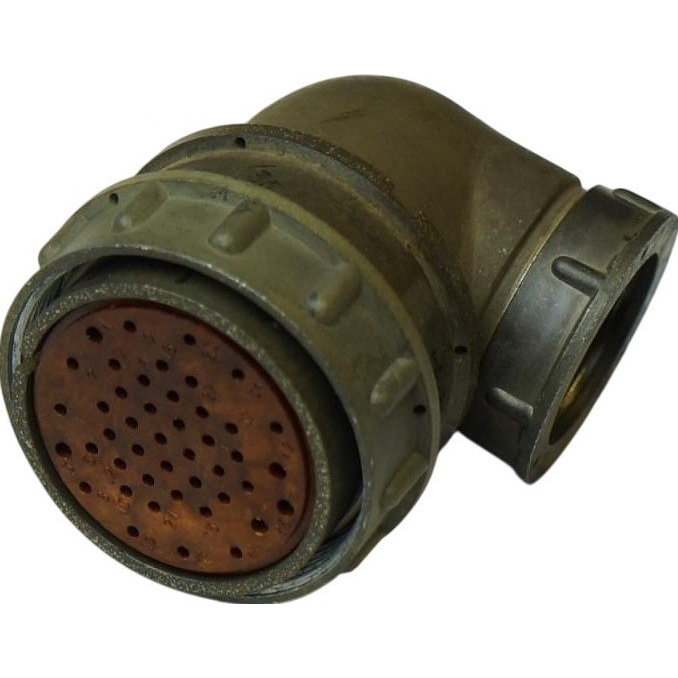

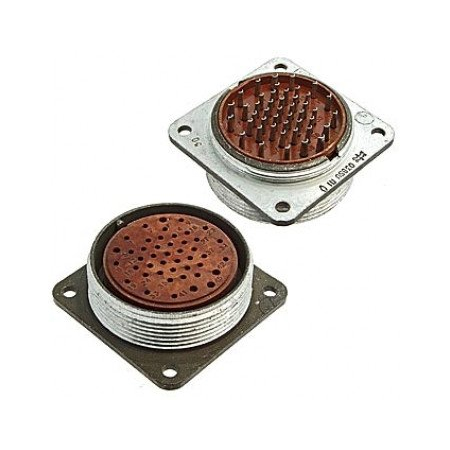

2РМТ39КУЭ45Г2В1В «5» — это кабельная розетка из серии цилиндрических низкочастотных соединителей 2РМТ, предназначенная для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц).

Основные характеристики

Она имеет 45 контактов: 40 гнезд диаметром 1 мм (ток до 4 А) и 5 гнезд диаметром 1,5 мм (ток до 8 А), с максимальной суммарной нагрузкой 167 А. Сопротивление контактов не превышает 5 мОм для 1 мм и 2,5 мОм для 1,5 мм, емкость между контактами — не более 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Конструкция и монтаж

Розетка с резьбовым соединением (шаг M42×1,5 мм), одношпоночной поляризацией, прямым патрубком (УЭ) для неэкранированного кабеля и монтажом пайкой или объемным. Корпус из алюминиевого сплава с оксидированием (серый цвет), контакты из латуни ЛС59-1 с серебряным покрытием, изолятор теплостойкий до +100 °C.

Климатическое исполнение

В2.1 (всеклиматическое), работает при температурах от -60 °C до +100 °C, влажности до 98% (+25 °C), давлении от 133,32×10⁻¹² Па до 50,6×10⁴ Па. Ресурс — 500 циклов соединений, наработка — до 175 000 ч при 80 °C на контактах.

Механическая стойкость

Выдерживает вибрацию 1–5000 Гц (50 g), акустические шумы 170 дБ (200 g), удары: одиночные 5000 м/с² (0,1–2 мс), многократные 100 g (1–3 мс), линейное ускорение 2000 м/с².

Электрические параметры

Электрическая прочность изоляции: 1850 В (при 560 В рабочего) или 2300 В (при 700 В). Маркировка «5» указывает на вид приемки ВП/ПЗ по ГОСТ или ТУ (например, ГЕ0.364.126ТУ).
