Назначение изделия

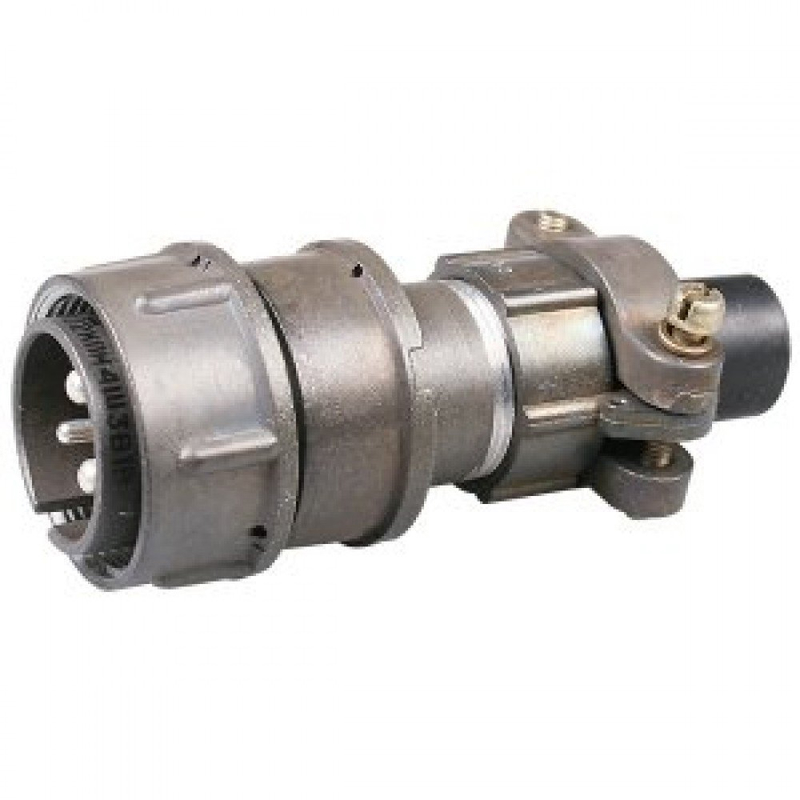

Цилиндрический низкочастотный соединитель 2РМТ39КПН4Ш2В1В тропикоустойчивого исполнения предназначен для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на применение в составе радиоэлектронной аппаратуры промышленного и специального назначения, где требуется разъёмное соединение кабельных линий с высокой механической надёжностью и стабильностью электрического контакта.

Благодаря резьбовой фиксации сочленяемых частей соединитель обеспечивает плотное прилегание контактных пар и исключает самопроизвольное размыкание при вибрационных и ударных нагрузках. Всеклиматическое исполнение допускает эксплуатацию изделия в условиях повышенной влажности, резких перепадов температур и воздействия тропического климата, включая образование конденсата и присутствие соляного тумана.

Приёмка «5» подтверждает соответствие изделия требованиям технической документации и проведение полного объёма приёмо-сдаточных испытаний, что гарантирует работоспособность соединителя в пределах заявленных электрических и механических характеристик.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РМТ39КПН4Ш2В1В содержит полную информацию о конструктивном исполнении соединителя:

• 2РМТ — тип соединителя: цилиндрический низкочастотный, тропикоустойчивого исполнения;
• 39 — условный размер корпуса, определяющий габаритные и присоединительные размеры;
• К — кабельный корпус, предназначенный для монтажа на кабель;
• П — прямой патрубок, обеспечивающий прямой выход кабеля из корпуса;
• Н — гайка для неэкранированного кабеля;
• 4Ш — вилка с комбинированной конфигурацией контактов, сочетающей контакты диаметром 1 мм и 3 мм;
• 2 — количество контактов в данной модификации;
• В — серебряное покрытие контактов, обеспечивающее низкое переходное сопротивление и высокую коррозионную стойкость;
• 1 — теплостойкость, допускающая нагрев контактных пар до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Корпус соединителя выполнен в кабельном варианте с прямым патрубком, что упрощает прокладку кабеля и снижает механические напряжения в месте его выхода из разъёма. Одношпоночная поляризация исключает ошибочное соединение ответных частей и гарантирует правильную ориентацию контактных пар при сочленении.

Технические параметры

Соединитель относится к категории негерметичных изделий, что предполагает размещение внутри корпусов аппаратуры или применение дополнительных средств герметизации при наружной установке. Монтаж контактов осуществляется методом пайки — объемным или внутренним, в зависимости от технологии сборки кабельного узла.

Ключевые электрические характеристики изделия включают:

• электрическую прочность изоляции до 2300 В, обеспечивающую устойчивость к кратковременным перенапряжениям в цепи;
• сопротивление изоляции не менее 5000 МОм, гарантирующее минимальные токи утечки между контактами и корпусом;
• рабочий диапазон частот до 3 МГц для цепей переменного тока;
• допустимую токовую нагрузку до нескольких ампер на контакт.

Серебряное покрытие контактов снижает переходное сопротивление в зоне сопряжения и обеспечивает стабильность электрических параметров при длительной эксплуатации, в том числе в условиях повышенной влажности.

Область применения и монтаж

Изделие используется в промышленных системах автоматики, измерительном оборудовании, аппаратуре связи и специальной технике, где требуется надёжное разъёмное соединение неэкранированных кабелей. Соединитель рассчитан на работу в условиях тропического климата и подходит для применения в регионах с высокой относительной влажностью воздуха.

При монтаже кабельный корпус с гайкой для неэкранированного кабеля обеспечивает фиксацию кабеля без дополнительного крепления его оплётки. Резьбовое сочленение с ответной частью позволяет быстро производить стыковку и расстыковку соединения при техническом обслуживании аппаратуры или замене кабельных трасс.
