Назначение соединителя

Цилиндрический низкочастотный тропикоустойчивый разъём 2РМТ39КПН4Ш2А1В «5» предназначен для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Изделие относится к категории соединителей всеклиматического исполнения и рассчитано на применение в радиоэлектронной и радиотехнической аппаратуре общего назначения. Конструкция предусматривает резьбовую фиксацию ответных частей, что обеспечивает надёжное механическое соединение и устойчивость к вибрационным воздействиям.

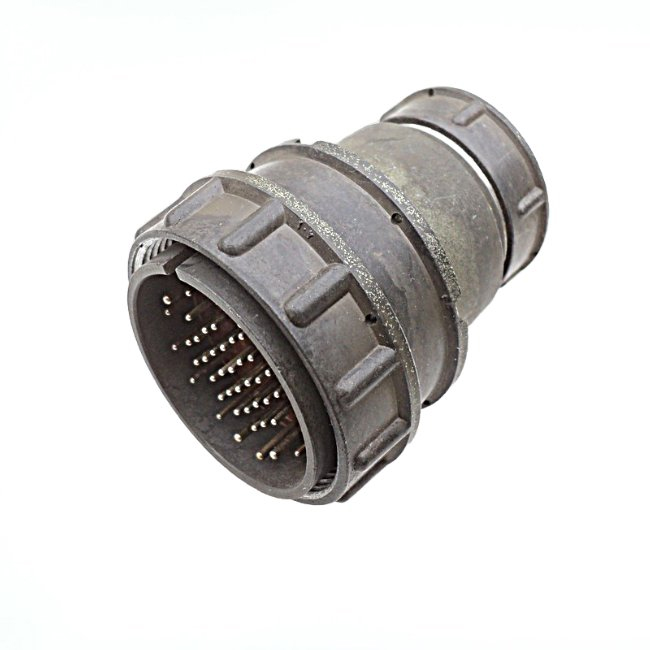

Разъём выполнен в виде кабельной вилки с прямым патрубком, снабжённым гайкой для монтажа на неэкранированный кабель. Одношпоночная поляризация корпусов исключает неправильное сочленение и упрощает эксплуатацию в условиях ограниченного доступа. Благодаря тропикоустойчивому и всеклиматическому исполнению изделие пригодно для работы в жёстких условиях, включая повышенную влажность и перепады температур.

Технические особенности

Соединитель 2РМТ39КПН4Ш2А1В «5» имеет кабельный корпус условного размера 39 и конфигурацию контактов номер 4, в которой сочетаются контакты различных диаметров. Такая компоновка позволяет одновременно коммутировать силовые и сигнальные цепи в пределах одного разъёма. Количество контактов может достигать 45 в зависимости от точной модификации изделия.

Электрические параметры соединителя включают следующие подтверждённые характеристики:

• максимальное рабочее напряжение — от 560 до 700 В;
• электрическая прочность изоляции — до 2300 В;
• сопротивление изоляции — не менее 5000 МОм;
• ёмкость между соседними контактами — до 6 пФ;
• рабочий диапазон частот — до 3 МГц.

Контакты изделия имеют золотое покрытие, что снижает переходное сопротивление и повышает коррозионную стойкость. Теплостойкость конструкции соответствует классу до 100 градусов Цельсия. Монтаж проводов выполняется методом объёмной пайки внутреннего типа, что обеспечивает высокую механическую прочность соединений и удобство ремонта в полевых условиях.

Конструкция и расшифровка обозначения

Маркировка 2РМТ39КПН4Ш2А1В содержит исчерпывающую информацию о конструктивных и эксплуатационных параметрах изделия. Обозначение расшифровывается следующим образом:

1. 2РМТ — тип соединителя: негерметичный, тропикоустойчивый;
2. 39 — условный размер корпуса;
3. К — кабельный корпус для монтажа на провод;
4. ПН — прямой патрубок с гайкой для неэкранированного кабеля;
5. 4Ш — вилка с конфигурацией контактов номер 4, предусматривающей смешанные диаметры контактов;
6. А1В — золотое покрытие контактов, теплостойкость до 100 градусов Цельсия, всеклиматическое исполнение.

Применение и условия эксплуатации

Разъём 2РМТ39КПН4Ш2А1В «5» устанавливается на кабельные сборки и используется как ответная часть для сопряжения с блочными розетками соответствующего типа. Изделие востребовано в стационарной и подвижной аппаратуре, где требуется многократное сочленение и расчленение цепей без потери электрических характеристик. Всеклиматическое исполнение допускает эксплуатацию в широком диапазоне внешних воздействий, а резьбовая фиксация предотвращает самопроизвольное разъединение при механических нагрузках.

Конструкция прямого патрубка с гайкой рассчитана на ввод неэкранированного кабеля и обеспечивает удобный доступ к контактам при монтаже. Применение объёмной пайки внутреннего типа позволяет использовать разъём в аппаратуре, где требуется повышенная надёжность электрических соединений и устойчивость к термическим циклам. Изделие соответствует общей категории 2РМТ и совместимо с ответными соединителями этой серии по присоединительным размерам и схеме поляризации.
