Назначение и область применения

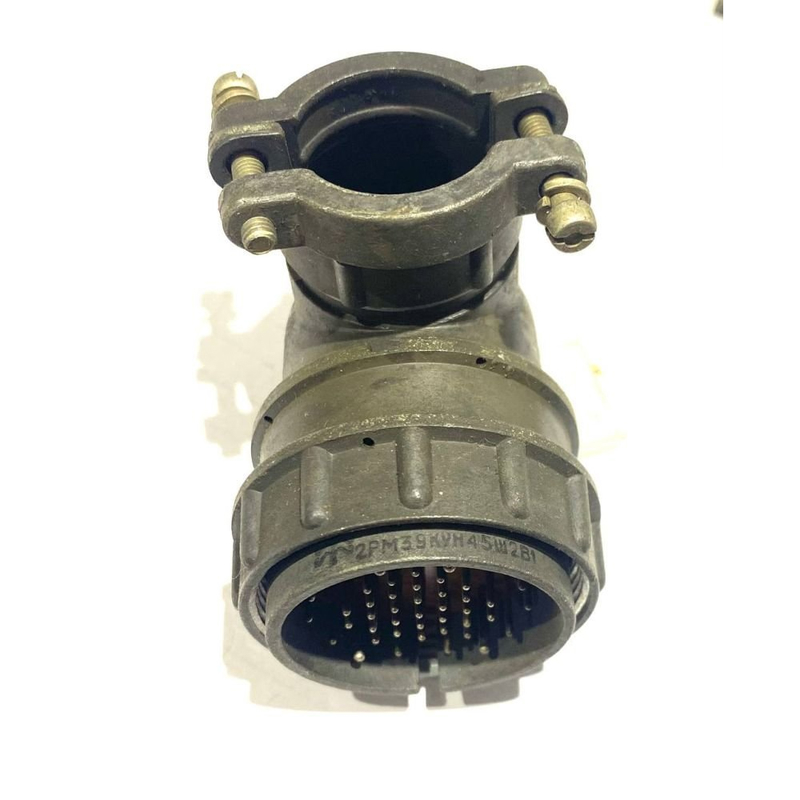

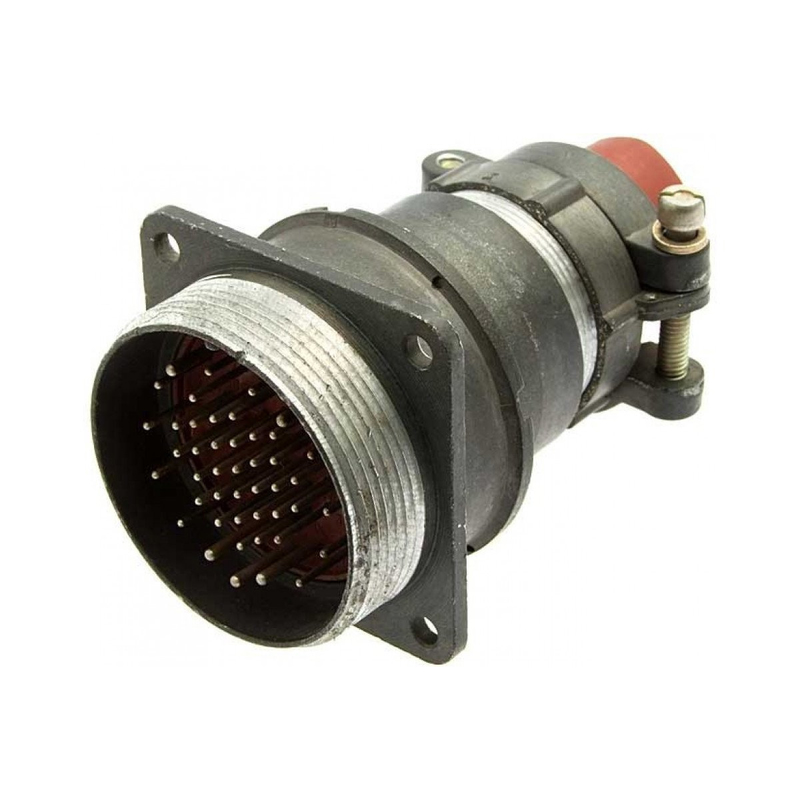

2РМТ39КПН45Ш2В1В — это вилка кабельная цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц в узлах радиоэлектронной аппаратуры общего и специального назначения. Соединители этой серии соответствуют нормам бР0.364.045 ТУ и применяются там, где требуется надёжное механическое соединение и стабильная передача электрического сигнала между кабельными линиями и блоками аппаратуры.

Основные технические характеристики

Вилка оснащена 45 контактами: 40 штыревых контактов диаметром 1 мм и 5 контактов диаметром 1,5 мм. Контакты круглые, извлекаемые, изготовлены из латуни ЛС59-1 с серебряным покрытием (Ag), что обеспечивает стабильное переходное сопротивление и коррозионную стойкость.

Электрические параметры соединителя:

• Максимальное рабочее напряжение — до 700 В.
• Рабочий ток — до 4 А на контакт диаметром 1 мм и до 8 А на контакт диаметром 1,5 мм.
• Общий ток на разъём — до 167 А.
• Сопротивление контактов — не более 5 мОм для контактов диаметром 1 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.
• Электрическая прочность изоляции — 2300 В.
• Сопротивление изоляции — 5000 МОм.

Конструкция и материалы

Условный размер корпуса — 39. Габаритные размеры вилки составляют 48 на 67,5 мм при диаметре корпуса 48 мм. Корпус кабельный (К) выполнен с прямым патрубком (П) и гайкой для неэкранированного кабеля (Н). Материал корпуса — алюминиевый сплав А-22 с оксидным покрытием серого цвета. Изолятор изготовлен из карболита коричневого цвета.

Соединение с ответной частью резьбовое, шаг накидной гайки M42 на 1,5. Монтаж электрический выполняется пайкой, механический — объёмным способом. Поляризация одношпоночная: взаимное расположение контактов определяется пазом, что исключает неправильное сочленение. Герметичность у данной модели отсутствует.

Условия эксплуатации и надёжность

Климатическое исполнение В2.1 — всеклиматическое. Интервал рабочих температур составляет от минус 60 до плюс 100 градусов Цельсия, влажность — до 98 процентов при температуре плюс 25 градусов Цельсия. Ресурс изделия — 500 сочленений-расчленений. Минимальная наработка — 1000 часов, при температуре плюс 80 градусов Цельсия достигает 175 000 часов.

Соединитель устойчив к вибрации в диапазоне от 1 до 5000 Гц с ускорением до 50 g, к ударам с ускорением до 5000 метров на секунду в квадрате, а также к акустическим шумам до 170 дБ. Изделия этой серии выпускаются производителями вроде АО «Завод Элекон» и имеют аналоги в сериях РМ, 2РМ и ОНЦ-РГ-09.
