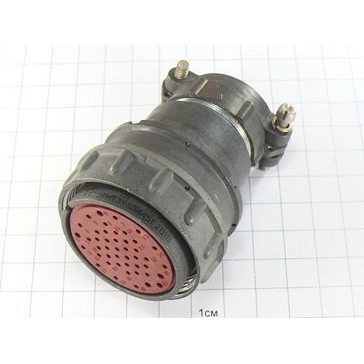

2РМТ39КПН45Г2В1В 90-92г «5»
Технические характеристики
2РМТ39КПН45Г2В1В
соединитель 2‑РМТ39КПН45Г2В1В — это цилиндрический низкочастотный кабельный разъём‑розетка, относящийся к серии 2‑РМТ, рассчитанный на работу в электрических цепях постоянного и переменного тока (частотой до 3 МГц) в условиях повышенной тропической влажности и вибрации.
Назначение и условия эксплуатации
Этот соединитель применяется для разъёмных соединений в кабельных линиях, в том числе в бортовых и стационарных радиоэлектронных устройствах, где требуются надёжный контакт, устойчивость к вибрации и перепадам температур.
Рабочий диапазон температур составляет примерно от –60 до +100 °С, относительная влажность до 98% при +25 °С; климатическое исполнение — тропическое, В2.1, с повышенной стойкостью к влажному теплу, инею, росе и солнечному излучению.
Конструкция и типоразмеры
2‑РМТ39КПН45Г2В1В — это кабельная розетка с прямым патрубком, накидной гайкой для неэкранированного кабеля и корпусом из алюминиевого сплава А‑22 с оксидным покрытием серого цвета.
Условный размер корпуса — 39, диаметр корпуса около 48 мм, высота порядка 67,5 мм; резьбовое сочленение с шагом накидной гайки М42×1,5 мм, поляризация — одношпоночная.
Контакты и электрические параметры
Разъём имеет 45 контактов, из них 40 диаметром 1 мм и 5 диаметром 1,5 мм, тип контактов — гнёзда, извлекаемые, с материалом контактов — латунь ЛС59‑1 и серебряным покрытием.
Максимальный рабочий ток на контакт — до 4 А для контактов ∅1 мм и до 8 А для ∅1,5 мм, что даёт суммарный токовой запас порядка до ~160–170 А на весь разъём; рабочее напряжение — до 700 В, электрическая прочность изоляции — около 2300 В.
Монтаж и механические характеристики
Механический монтаж — объемный, кабельный; электрический монтаж контактов — пайкой, изолятор выполнен из карболита коричневого цвета.
Соединитель выдерживает синусоидальную вибрацию до 50 g в диапазоне 1–5000 Гц, кратковременные удары порядка 100–500 g, а также многократные сочленения‑расчленения (ресурс до 500 циклов подключения‑отключения).
Описание
Назначение и условия эксплуатации
Соединитель 2РМТ39КПН45Г2В1В «5» (артикул 40413) — цилиндрический низкочастотный кабельный разъём-розетка, относящийся к категории 2РМТ. Он предназначен для разъёмных соединений в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Применение включает кабельные линии, бортовые и стационарные радиоэлектронные устройства, где требуются надёжный контакт, устойчивость к вибрации и перепадам температур.
Климатическое исполнение — тропическое, В2.1. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия. Относительная влажность — до 98 процентов при плюс 25 градусах Цельсия. Исполнение рассчитано на повышенную стойкость к влажному теплу, инею, росе и солнечному излучению.
Конструкция и присоединительные размеры
2РМТ39КПН45Г2В1В «5» выполнен в виде кабельной розетки с прямым патрубком и накидной гайкой для неэкранированного кабеля. Корпус изготовлен из алюминиевого сплава А-22 с оксидным покрытием серого цвета. Изолятор выполнен из карболита коричневого цвета.
- условный размер корпуса — 39;
- диаметр корпуса — около 48 мм;
- высота — порядка 67,5 мм;
- резьбовое сочленение — М42 с шагом 1,5 мм;
- поляризация — одношпоночная.
Контакты и электрические параметры
Разъём имеет 45 контактов. Из них 40 контактов диаметром 1 мм и 5 контактов диаметром 1,5 мм. Тип контактов — гнёзда, извлекаемые. Материал контактов — латунь ЛС59-1, покрытие — серебряное.
- максимальный рабочий ток на контакт диаметром 1 мм — до 4 А;
- максимальный рабочий ток на контакт диаметром 1,5 мм — до 8 А;
- рабочее напряжение — до 700 В;
- электрическая прочность изоляции — около 2300 В.
Монтаж и механическая стойкость
Механический монтаж — объёмный, кабельный. Электрический монтаж контактов выполняется пайкой. Соединитель выдерживает синусоидальную вибрацию до 50 g в диапазоне от 1 до 5000 Гц и кратковременные удары порядка от 100 до 500 g. Ресурс многократных сочленений-расчленений — до 500 циклов подключения-отключения.
Сведения о приёмке и годе
В характеристиках товара указаны приёмка «5» и год 90–92. Производитель в предоставленных данных не указан, поэтому сведения о стране производства, гарантии и комплектации не приводятся.
