Назначение и область применения

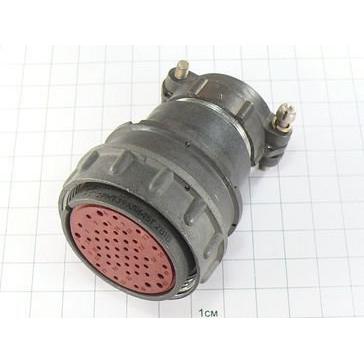

2РМТ39КПН45Г2В1В «5» — кабельная розетка цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для электрического соединения цепей постоянного и переменного тока с рабочими частотами до 3 МГц. Розетка применяется в составе кабельных сборок и жгутов там, где требуется герметичное и механически прочное резьбовое сочленение с ответной частью соединителя.

Конструкция рассчитана на эксплуатацию в жёстких условиях: тропикоустойчивое исполнение и климатическое исполнение В2.1 позволяют использовать изделие в технике, работающей при повышенной влажности и в широком диапазоне температур. Приёмка «5» подтверждает соответствие изделия требованиям приёмо-сдаточных испытаний по пятой категории.

Технические характеристики

Электрические параметры

• Количество контактов — 45: 40 контактов диаметром 1 мм с допустимым током до 4 А и 5 контактов диаметром 1,5 мм с допустимым током до 8 А.
• Максимальное рабочее напряжение — 700 В.
• Электрическая прочность изоляции — 2300 В.
• Сопротивление изоляции — 5000 МОм.
• Рабочий диапазон частот — до 3 МГц.

Конструкция и материалы

• Корпус выполнен из алюминиевого сплава А-22 с оксидным покрытием.
• Изолятор изготовлен из карболита.
• Контакты выполнены из латуни ЛС59-1 с серебряным покрытием и являются извлекаемыми.
• Сочленение резьбовое, шаг резьбы M42×1,5 мм.
• Габаритные размеры — 48×67,5 мм.
• Монтаж электрический — пайка, механический — объёмный.

Условия эксплуатации и надёжность

Розетка сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, при относительной влажности до 98 процентов при температуре плюс 25 градусов Цельсия и при атмосферном давлении от 10 в минус пятой степени до 293 кПа.

Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, акустические шумы уровнем 170 дБ и удары с ускорением до 500 g. Назначенный ресурс — 500 сочленений-расчленений, наработка на отказ достигает 175 000 часов при температуре на контактах 80 градусов Цельсия.

Маркировка и исполнение

Обозначение «5» в наименовании соответствует виду приёмки изделия. Год выпуска — 91. Изделие относится к категории 2РМТ и поставляется как кабельная розетка без указания производителя в сопроводительных данных каталога. При подборе ответной части следует учитывать тип сочленения, резьбу M42×1,5 мм и количество контактов.
