Назначение разъёма 2РМТ39КПЭ45Ш2В1В

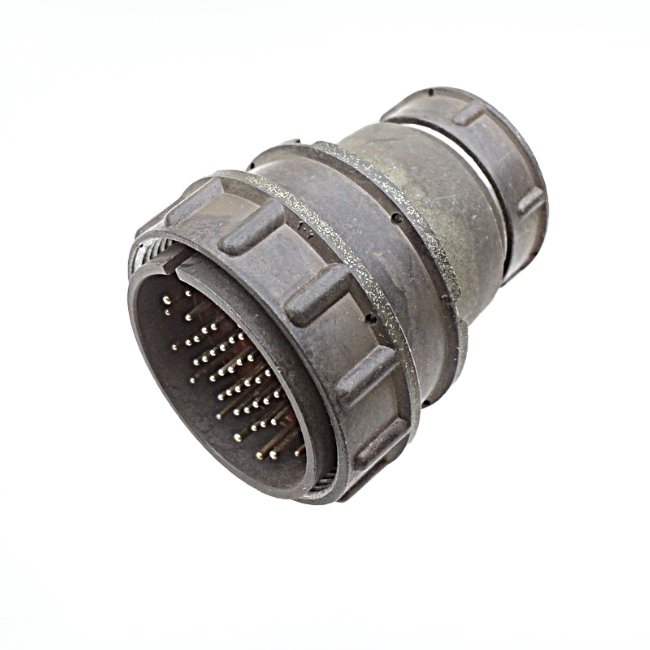

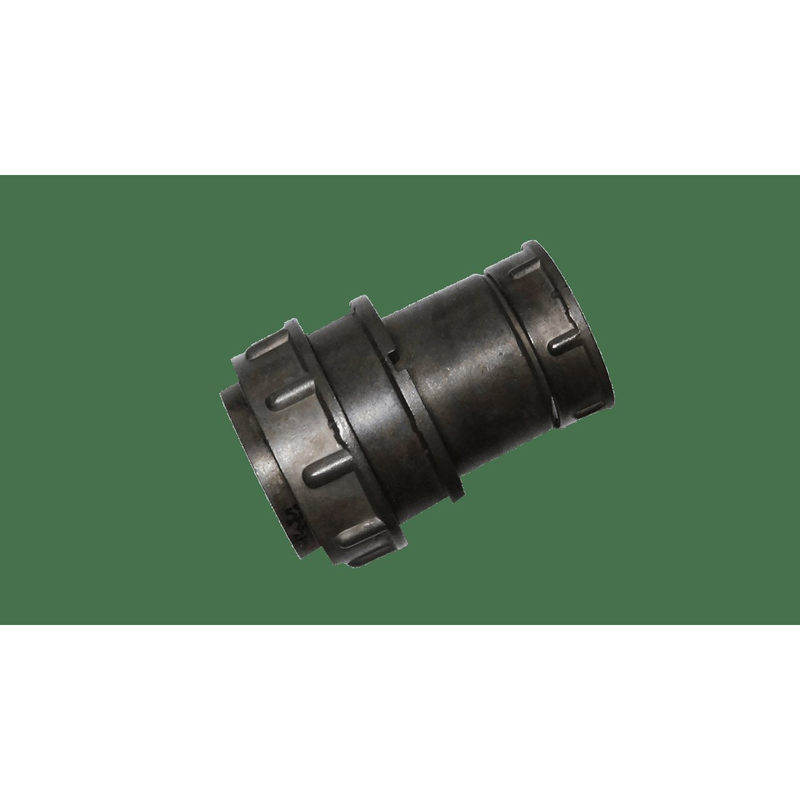

Разъём 2РМТ39КПЭ45Ш2В1В производства АО «Завод Элекон» представляет собой цилиндрический низкочастотный соединитель серии 2РМТ. Изделие выпускается по техническим условиям ГЕ0.364.126ТУ и предназначено для создания надёжных электрических соединений в цепях низкой частоты. Конструктивно разъём выполнен как вилка кабельная, то есть рассчитан на монтаж на кабель и сочленение с ответной частью — розеткой соответствующего типоразмера.

Основное назначение изделия — коммутация электрических цепей в радиоаппаратуре, промышленном оборудовании и системах связи, где требуется стабильный контакт при воздействии неблагоприятных климатических и механических факторов. Всеклиматическое исполнение В2.1 позволяет эксплуатировать разъём как в помещениях, так и на открытом воздухе в составе оборудования, работающего в жёстких условиях.

Подтверждённые технические особенности

Ниже приведены характеристики, заявленные для данной модели разъёма.

• Тип: цилиндрический низкочастотный разъём ряда 2РМТ, вилка кабельная.
• Количество контактов: 45, сочетание — 40 штырей диаметром 1 мм и 5 штырей диаметром 1,5 мм.
• Климатическое исполнение: всеклиматическое В2.1.
• Корпус: алюминиевый сплав А-22 с оксидированным покрытием серого цвета, диаметр корпуса около 48 мм, высота порядка 56 мм.
• Изолятор: карболит. Контакты: латунь ЛС59-1 с серебряным покрытием.
• Сопротивление контактов: до 5 мОм для контактов диаметром 1 мм и до 2,5 мОм для контактов диаметром 1,5 мм.
• Максимальное рабочее напряжение: до 700 В, электрическая прочность изоляции — до 2300 В.
• Рабочий ток на контакт: до 4 А для контактов диаметром 1 мм и до 8 А для контактов диаметром 1,5 мм. Суммарный ток на разъём может достигать порядка 167 А в зависимости от сочетания нагрузок.
• Интервал рабочих температур: примерно от минус 60 до плюс 100 градусов Цельсия.
• Допустимая относительная влажность: до 98 процентов при плюс 25 градусах Цельсия.
• Ресурс: 500 циклов сочленения и расчленения.
• Механическая стойкость: устойчивость к вибрации, ударам и акустическим шумам.

Конструктивные и эксплуатационные особенности

Соединение частей разъёма резьбовое, что обеспечивает плотный и стабильный контакт при механических нагрузках. Поляризация корпуса одношпоночная, а ориентация контактов задаётся по пазу — это исключает неправильное сочленение и гарантирует правильное взаимное расположение штырей и гнёзд ответной части.

Применение серебряного покрытия контактной группы из латуни ЛС59-1 обеспечивает малое переходное сопротивление, что важно для стабильной передачи сигнала и питания. Карболитовый изолятор и корпус из алюминиевого сплава с оксидированным покрытием дополняют конструкцию, рассчитанную на длительную эксплуатацию в условиях перепадов температур и повышенной влажности.

Области применения

Разъём 2РМТ39КПЭ45Ш2В1В применяется в радиоаппаратуре, промышленном оборудовании и системах связи. Он востребован там, где необходимы надёжные низкочастотные соединения, работающие в жёстких климатических условиях: при низких и высоких температурах, повышенной влажности, вибрациях и ударных нагрузках.

Благодаря сочетанию контактов разного диаметра изделие позволяет коммутировать как сигнальные цепи, так и цепи с повышенным током в рамках одного соединителя. Это делает его удобным решением для многожильных кабельных сборок, пультов, блоков питания и другого оборудования, где требуется компактное и механически прочное подключение с гарантированным ресурсом сочленений.
