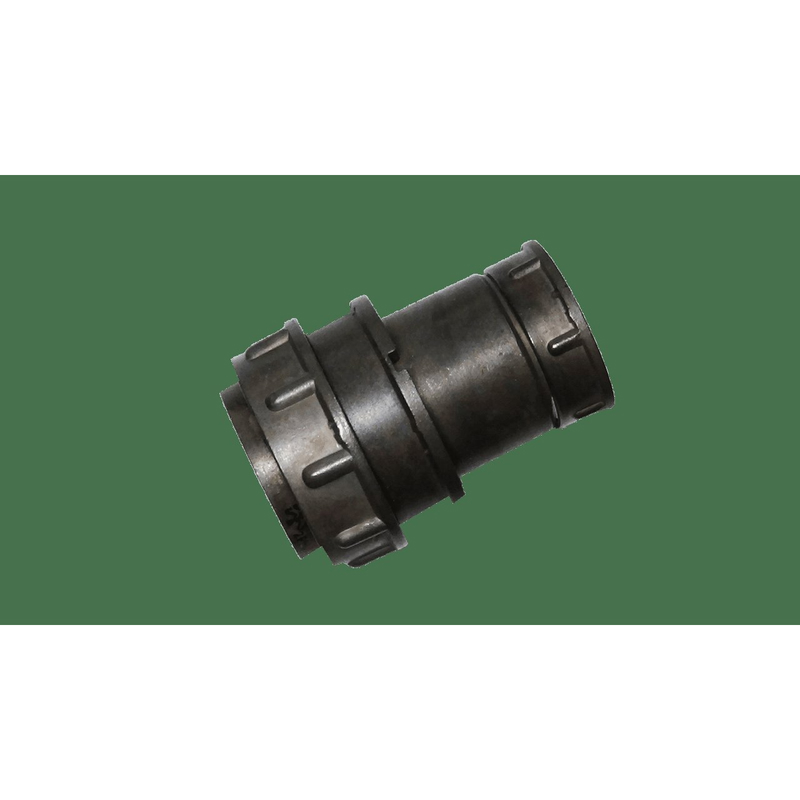

2РМТ39КПЭ45Ш2В1В Элекон

Цена:

2350 ₽

В наличии: 40 шт.

Производитель: Элекон

Технические характеристики

2РМТ39КПЭ45Ш2В1В — это кабельная вилка производства АО «Завод Элекон», относящаяся к серии цилиндрических низкочастотных разъёмов 2РМТ.

Это соединитель с 45 контактами (40 шт. диаметром 1 мм и 5 шт. диаметром 1,5 мм), штыревыми контактами из латуни ЛС59-1 с серебряным покрытием (Ag). Корпус выполнен из алюминиевого сплава А-22 с оксидированием, цвет серый, изолятор из карболита коричневого цвета. Габариты — 48×56 мм, резьба накидной гайки D42×1,5 мм, монтаж — пайка с извлекаемыми контактами.

Разъём всеклиматического исполнения В2.1 работает в диапазоне температур от -60 до +100 °С, при влажности 98% (+25 °С) и давлении от 133,32×10⁻¹² до 50,6×10⁴ Па. Выдерживает вибрацию 1–5000 Гц (50 g), акустические шумы 170 дБ (200 g), удары до 500 g, электрическую прочность 2300 В и сопротивление изоляции 5000 МОм.

Предназначен для надёжного соединения в электрических цепях переменного/постоянного тока, резьбовое сочленение, одношпоночная поляризация. Ресурс — 500 циклов, наработка на отказ — до 175 000 ч при 80 °С.

Описание

Назначение и область применения

2РМТ39КПЭ45Ш2В1В — кабельная вилка производства АО «Завод Элекон», входящая в серию цилиндрических низкочастотных разъёмов 2РМТ. Изделие предназначено для надёжного электрического соединения в цепях переменного и постоянного тока в составе кабельных сборок и приборных жгутов. Разъём применяется в радиоэлектронной аппаратуре, промышленном и специальном оборудовании, где требуется стойкость к климатическим и механическим воздействиям. Сочленение с ответной частью резьбовое, поляризация одношпоночная, что исключает неправильную стыковку и обеспечивает стабильный контакт при эксплуатации.

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава А-22 с оксидированием; цвет покрытия — серый. Изолятор выполнен из карболита коричневого цвета. Контакты штыревые, изготовлены из латуни ЛС59-1 и имеют серебряное покрытие (Ag), что снижает переходное сопротивление и повышает надёжность соединения. Резьба накидной гайки — D42 на 1,5 мм. Монтаж выполняется пайкой; контакты извлекаемые, что упрощает сборку и обслуживание кабельных сборок.

Технические характеристики

Количество контактов: 45, из них 40 диаметром 1 мм и 5 диаметром 1,5 мм.
Тип контактов: штыревые, материал — латунь ЛС59-1, покрытие — серебро (Ag).
Материал корпуса: алюминиевый сплав А-22, оксидирование, цвет серый.
Материал изолятора: карболит коричневого цвета.
Габаритные размеры: 48 на 56 мм.
Резьба накидной гайки: D42 на 1,5 мм.
Способ монтажа: пайка, контакты извлекаемые.
Сочленение: резьбовое, поляризация одношпоночная.

Условия эксплуатации и надёжность

Разъём имеет всеклиматическое исполнение В2.1 и рассчитан на работу в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Изделие сохраняет работоспособность при относительной влажности 98 процентов при температуре плюс 25 градусов Цельсия и при атмосферном давлении от 133,32 умноженного на 10 в минус двенадцатой степени до 50,6 умноженного на 10 в четвёртой степени Паскаль.

По механическим воздействиям разъём выдерживает:

вибрацию в диапазоне от 1 до 5000 Герц при ускорении 50 g;
акустические шумы уровнем 170 децибел при ускорении 200 g;
удары с ускорением до 500 g.

Электрическая прочность составляет 2300 Вольт, сопротивление изоляции — 5000 МегаОм. Назначенный ресурс — 500 циклов сочленения. Наработка на отказ достигает 175 000 часов при температуре 80 градусов Цельсия.

Применение и особенности

Вилка 2РМТ39КПЭ45Ш2В1В применяется для подключения кабелей к блокам и приборам, где требуется герметичное и устойчивое к вибрации соединение с большим числом цепей. Благодаря комбинации контактов разного диаметра обеспечивается передача сигнальных и силовых цепей в одном соединителе. Извлекаемые контакты позволяют выполнять монтаж пайкой вне корпуса, что повышает технологичность сборки. Одношпоночная поляризация и резьбовое сочленение гарантируют правильную и надёжную стыковку ответных частей в условиях ограниченного доступа.
