Назначение разъёма 2РМТ39КПЭ45Г2В1В

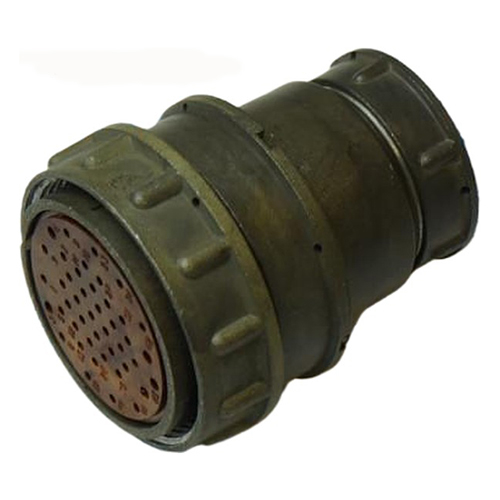

Кабельная розетка 2РМТ39КПЭ45Г2В1В производства «Элекон» — цилиндрический электрический соединитель, предназначенный для коммутации цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется там, где требуется надёжное механическое сочленение и стабильный электрический контакт в условиях вибрации, ударов и перепадов температуры: в приборах, пультах и блоках промышленного и специального назначения, а также в составе кабельных сборок.

Контактная система и электрические параметры

Разъём имеет 45 контактов: 40 контактов диаметром 1 мм и 5 контактов диаметром 1,5 мм. Контакты изготовлены из латуни ЛС59-1 и покрыты серебром, что обеспечивает низкое переходное сопротивление. Для контактов диаметром 1 мм сопротивление составляет не более 5 мОм, для контактов диаметром 1,5 мм — не более 2,5 мОм.

• Рабочий ток на контакт: до 4 А для диаметра 1 мм и до 8 А для диаметра 1,5 мм.
• Суммарный ток на разъём: до 167 А.
• Рабочее напряжение: до 700 В.
• Электрическая прочность изоляции: 2300 В.
• Сопротивление изоляции: 5000 МОм.

Конструкция и материалы

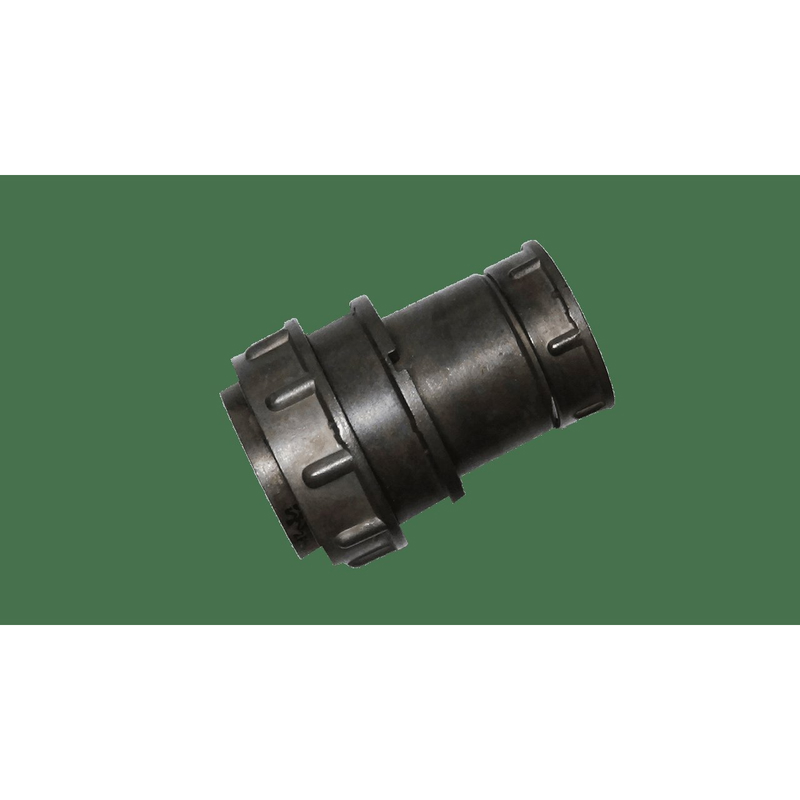

Корпус разъёма выполнен из алюминиевого сплава А-22 с оксидированием серого цвета. Изолятор изготовлен из карболита коричневого цвета. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное соединение. Исполнение кабельное (К) с прямым патрубком (П) и гайкой для экранированного кабеля (Э). Контакты извлекаемые, монтаж выполняется пайкой или объёмным механическим способом. Габаритные размеры корпуса — 48 на 56 мм, присоединительная резьба — D42 на 1,5 мм.

Условия эксплуатации и надёжность

Изделие рассчитано на климатическое исполнение В2.1 и сохраняет работоспособность в интервале температур от минус 60 до плюс 100 градусов Цельсия при относительной влажности до 98 процентов и температуре плюс 25 градусов Цельсия. Диапазон атмосферного давления — от 0,0001 до 100000 Па. Разъём выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением 50 g, акустические шумы уровнем 170 дБ с ускорением 200 g и удары с ускорением до 500 g. Ресурс составляет 500 соединений, наработка — 175 000 часов при температуре 80 градусов Цельсия.

Применение и монтаж

Розетка устанавливается на кабеле и служит ответной частью прибора или блока. Резьбовое сочленение и одношпоночная поляризация упрощают сборку и предотвращают повреждение контактов при подключении. Извлекаемые контакты позволяют выполнять пайку и объёмный механический монтаж, а также при необходимости заменять отдельные контакты при обслуживании. Артикул изделия — 50436, категория — 2РМТ, производитель — «Элекон».
