Назначение соединителя

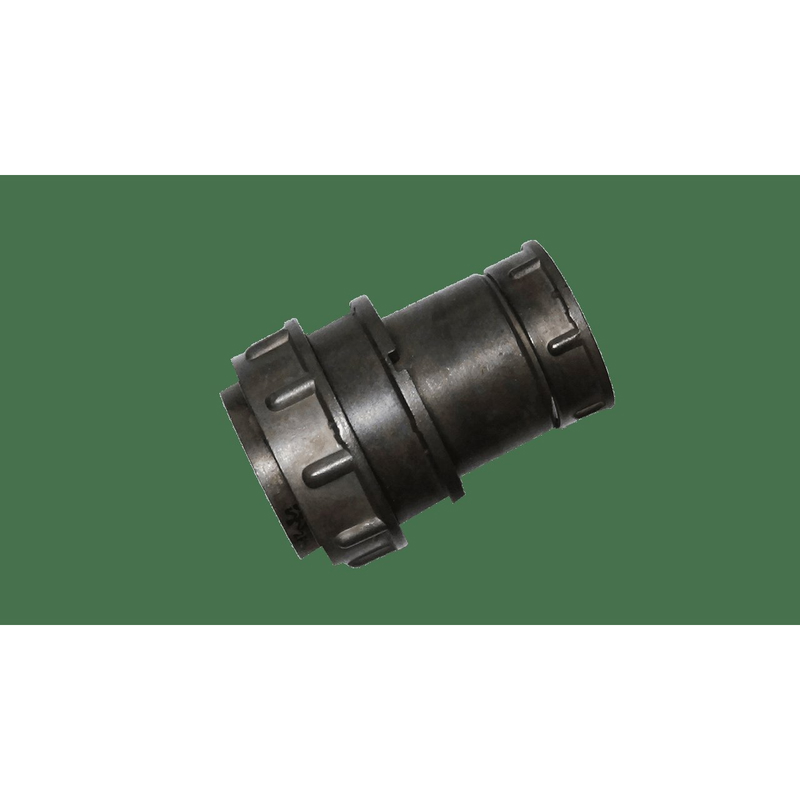

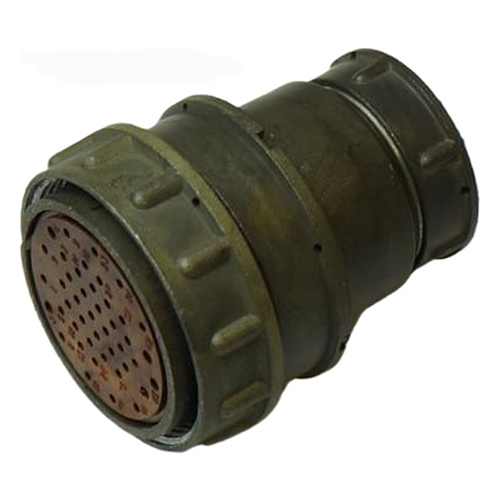

Соединитель 2РМТ39КПЭ45Г2А1В представляет собой кабельную розетку с прямым патрубком, разработанную для работы с экранированным кабелем. Изделие относится к серии 2РМТ и применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Конструкция обеспечивает надёжное сочленение с ответной частью и защиту контактной группы от внешних воздействий. Приёмка «5» подтверждает соответствие изделия установленным требованиям к качеству и надёжности.

Соединитель предназначен для стационарного и подвижного монтажа в аппаратуре, где требуется стабильное экранирование сигнальных и силовых цепей. Прямой патрубок упрощает ввод кабеля и фиксацию экранирующей оплётки, что особенно важно при построении помехозащищённых линий связи и питания.

Подтверждённые особенности конструкции

Изделие имеет условный размер корпуса 39 и оснащено 45 контактами. Контакты выполнены из золота, что обеспечивает низкое переходное сопротивление и устойчивость к окислению при длительной эксплуатации. Соединитель рассчитан на токовую нагрузку 4 А для контактов диаметром 1 мм и 8 А для контактов диаметром 1,5 мм. Максимальная суммарная нагрузка на соединитель составляет 167 А.

Рабочее напряжение зависит от диаметра контактов: для контактов диаметром 1 мм допустимо напряжение 560 В и 700 В, для контактов диаметром 1,5 мм — 560 В. Теплостойкость изделия достигает плюс 100 градусов Цельсия. Ресурс по числу сочленений и расчленений составляет 500 циклов, а минимальный срок сохраняемости — 15 лет.

Условия эксплуатации

Соединитель сохраняет работоспособность в широком диапазоне температур окружающей среды — от минус 60 до плюс 100 градусов Цельсия. Допускается смена температур от минус 60 до плюс 250 градусов Цельсия. Изделие выдерживает повышенную относительную влажность до 98 процентов при температуре плюс 35 градусов Цельсия.

По устойчивости к механическим воздействиям соединитель рассчитан на синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с амплитудой ускорения 490 метров на секунду в квадрате. Такие показатели позволяют применять изделие в аппаратуре, подверженной вибрационным и ударным нагрузкам.

Ключевые технические параметры

• Тип соединителя: 2РМТ (2РМ)
• Условный размер корпуса: 39
• Количество контактов: 45
• Материал контактов: золото
• Максимальная суммарная токовая нагрузка: 167 А
• Число сочленений и расчленений: 500
• Минимальный срок сохраняемости: 15 лет
• Температура среды: от минус 60 до плюс 100 градусов Цельсия
• Относительная влажность: до 98 процентов при плюс 35 градусах Цельсия

Применение

Соединитель 2РМТ39КПЭ45Г2А1В используется в электрических системах, где необходимо надёжное соединение с экранированным кабелем. Высокая плотность контактов и золотое покрытие делают изделие пригодным для контрольно-измерительной аппаратуры, промышленного оборудования и устройств передачи сигналов. Благодаря устойчивости к перепадам температур и повышенной влажности соединитель может эксплуатироваться в сложных климатических условиях.

Прямой патрубок и кабельное исполнение позволяют монтировать соединитель на концах жгутов и кабельных сборок. Изделие обеспечивает экранирование цепей, снижая влияние электромагнитных помех на передаваемые сигналы. Приёмка «5» подтверждает пригодность соединителя для ответственных применений, где важна стабильность электрических параметров на протяжении всего срока службы.
