Назначение соединителя

Соединитель 2РМТ39К45Ш2В1В представляет собой кабельную вилку из серии малогабаритных цилиндрических низкочастотных разъёмов 2РМТ. Изделие предназначено для внутреннего монтажа в электро- и радиоаппаратуре общего и специального назначения. Вилка применяется для коммутации электрических цепей в составе кабельных сборок, жгутов и бортовых систем, где требуется компактное и надёжное соединение с фиксацией от расчленения.

Разъём относится к классу низкочастотных соединителей, что определяет его основное применение в цепях питания и передачи сигналов с максимальной частотой до 3 МГц. Конструкция рассчитана на эксплуатацию в условиях повышенных требований к климатической стойкости.

Расшифровка обозначения

Маркировка 2РМТ39К45Ш2В1В содержит полную информацию о типе и исполнении изделия:

• 2РМТ — типоразмер цилиндрического низкочастотного соединителя, тропико- и всеклиматическое исполнение.
• 39 — условный размер корпуса, диаметр около 39 мм.
• К — кабельный монтаж, то есть кабельная вилка.
• 45 — количество контактов, а именно 45 штырьков.
• Ш2 — сторона «Ш» означает вилку, сочетание контактов «2» указывает схему расположения.
• В1В — всеклиматическое исполнение, серебряное покрытие контактов, рабочая температура до +100 °C.

Конструктивные особенности

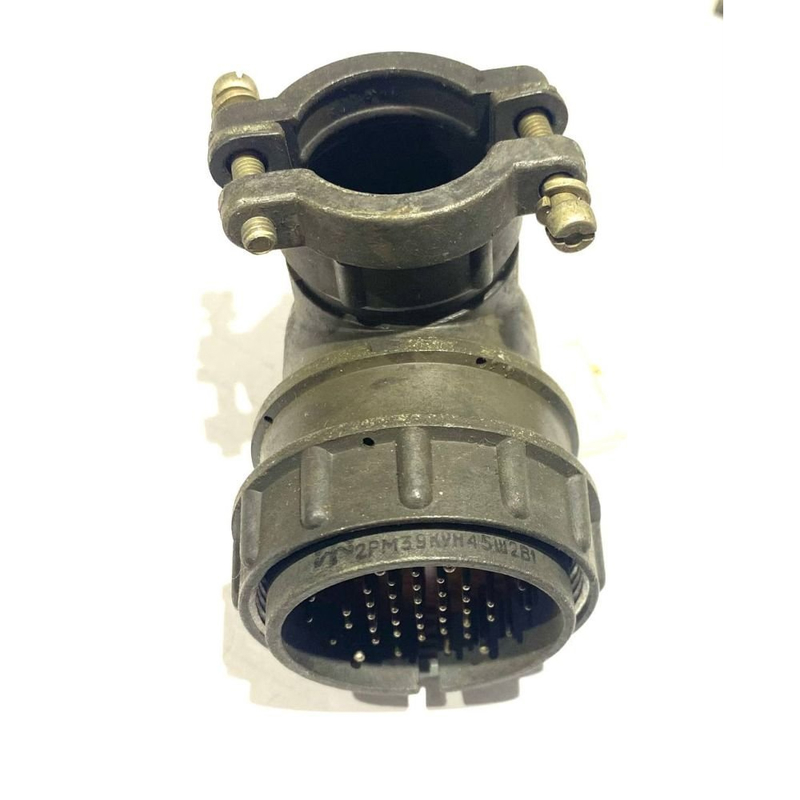

Вилка выполнена в виде металлического корпуса с цилиндрической резьбой и фиксаторным кольцом для соединения с ответной розеткой. Определение «без кожуха» означает, что корпус патрубка не имеет дополнительного защитного кожуха на кабельной части. Кабель подключается напрямую к контактному блоку через патрубок и гайку.

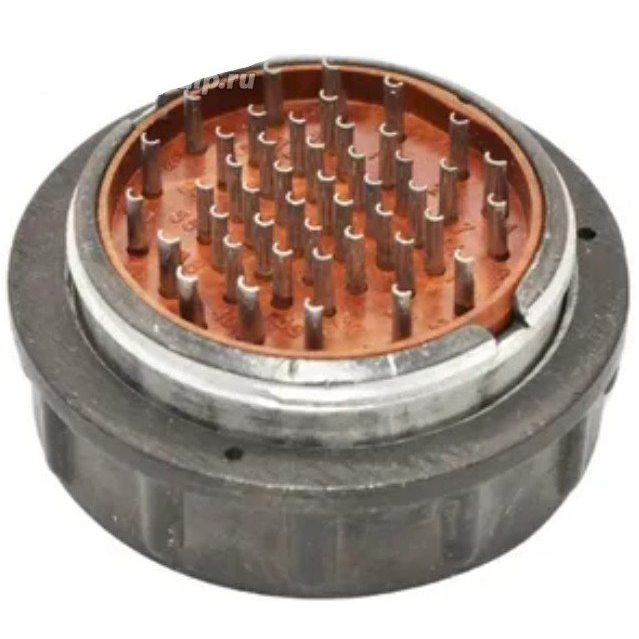

Контакты выполнены в виде штырей и установлены в пластмассовом контактном блоке. Такое исполнение позволяет подключать как экранированные, так и неэкранированные кабели в зависимости от типа применяемой концевой гайки. Фиксаторное кольцо обеспечивает механическую стойкость соединения к вибрационным и ударным нагрузкам.

Электрические и эксплуатационные параметры

Рабочее напряжение соединителя серии 2РМТ достигает 560–700 В постоянного и переменного тока в зависимости от конкретного типономинала. Максимальный ток на один контакт составляет до 4 А в типичных исполнениях серии 2РМ и 2РМТ. При равномерной загрузке всех 45 контактов суммарная токовая нагрузка вилки может достигать порядка 160–170 А, однако конкретное значение определяется схемой включения и условиями охлаждения.

Серия 2РМТ выпускается во всеклиматическом исполнении и рассчитана на работу в диапазоне температур примерно от –60 до +100 °C. Изделие сохраняет работоспособность при повышенной влажности, в том числе в тропическом климате, что позволяет использовать его в бортовой аппаратуре, промышленном оборудовании и системах, эксплуатируемых при резких перепадах климата.

Область применения

1. Бортовая электро- и радиоаппаратура, включая авиационную и наземную технику.
2. Промышленное оборудование, пульты управления и измерительные комплексы.
3. Кабельные сборки и жгуты, работающие в условиях вибрации и повышенной влажности.
4. Системы специального назначения, требующие герметичного и фиксированного соединения.

Соединитель 2РМТ39К45Ш2В1В сочетает компактные размеры корпуса диаметром около 39 мм с большим числом контактов, что делает его востребованным при необходимости передачи множества сигналов через один разъём. Артикул изделия — 70182, год выпуска — 93.
