Назначение и область применения

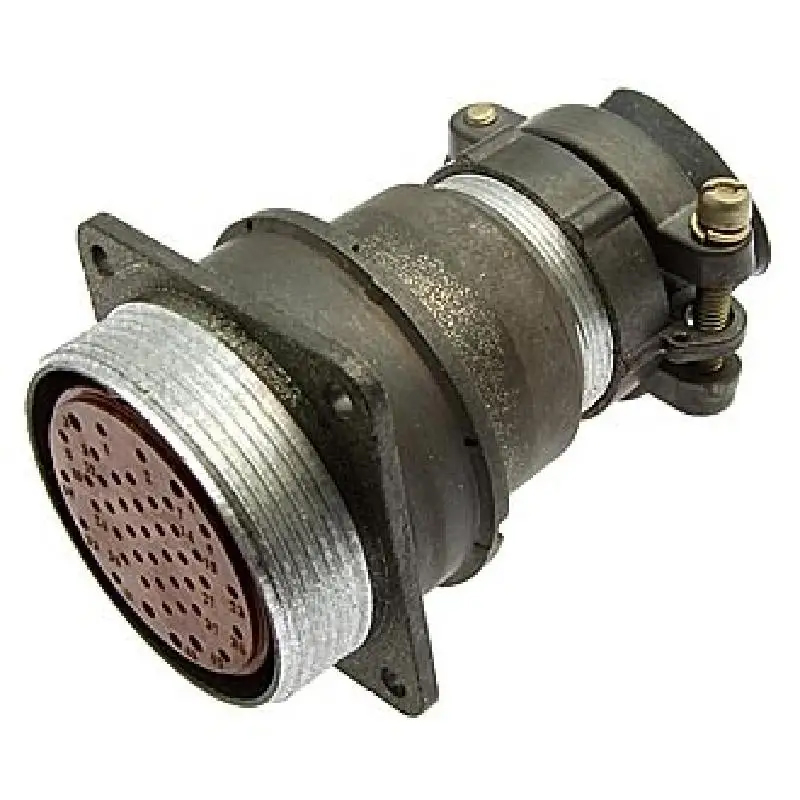

Блочная розетка 2РМТ39БПН4Г2В1В относится к цилиндрическим низкочастотным соединителям серии 2РМТ и предназначена для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие устанавливается на корпуса приборов, панели и шасси радиоэлектронной аппаратуры, обеспечивая надёжное разъёмное соединение с ответной кабельной вилкой соответствующего типономинала.

Соединитель рассчитан на применение в составе бортовой, промышленной и измерительной аппаратуры, где предъявляются повышенные требования к устойчивости электрических контактов, механической прочности и стабильной работе в широком диапазоне внешних воздействий. Конструкция блочного исполнения позволяет выполнять монтаж непосредственно на несущую поверхность оборудования с фиксацией через крепёжные отверстия корпуса.

Конструктивные особенности и расшифровка обозначения

Маркировка изделия содержит информацию об основных конструктивных признаках и варианте исполнения. Расшифровка обозначения выглядит следующим образом:

• 2РМТ — тип цилиндрического низкочастотного соединителя;
• 39 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• П — прямой патрубок;
• Н — неэкранированный вариант;
• 4 — количество контактов;
• Г — золотое покрытие контактов;
• 2 — второй подтип;
• В1 — всеклиматическое исполнение;
• В — тропикоустойчивое исполнение.

Золотое покрытие контактов снижает переходное сопротивление и повышает коррозионную стойкость контактных пар, что особенно важно при эксплуатации в условиях повышенной влажности и агрессивных сред. Блочное исполнение корпуса обеспечивает жёсткую фиксацию розетки на приборной панели и исключает смещение при многократных сочленениях.

Технические характеристики

Электрические параметры соединителя определяются диаметром контактных элементов. Токовая нагрузка на одиночный контакт диаметром 1 мм составляет до 4 А, для контактов диаметром 1,5 мм — до 8 А. Максимальная суммарная нагрузка на соединитель достигает 167 А. Максимальное рабочее напряжение находится в диапазоне от 560 до 700 В, испытательное напряжение — до 2300 В в зависимости от типа установленных контактов.

Сопротивление контактов не превышает 5 мОм для контактов диаметром 1 мм и 2,5 мОм для контактов диаметром 1,5 мм. Ёмкость между соседними контактами составляет до 6 пФ, сопротивление изоляции — не менее 5000 МОм. Такие показатели обеспечивают стабильную передачу сигналов и минимальные потери в низкочастотных цепях.

Условия эксплуатации и надёжность

Изделие выполнено во всеклиматическом исполнении В2.1 и сохраняет работоспособность при температуре окружающей среды от -60 °C до +100 °C. Соединитель устойчив к воздействию повышенной влажности до 98% при температуре +35 °C, пониженного атмосферного давления до 133 Па, инея, росы и соляного тумана.

Конструкция выдерживает вибрационные нагрузки частотой до 5000 Гц, механические удары с ускорением до 5000 м/с², а гарантированное число циклов сочленения и расчленения составляет 500. Указанные характеристики подтверждают пригодность соединителя для применения в жёстких климатических и механических условиях, включая тропические регионы с высокой влажностью и значительными суточными перепадами температур.

Приёмка и сопроводительная документация

Изделие поставляется с приёмкой «5», что подтверждает проведение всех предусмотренных проверок и испытаний в соответствии с техническими условиями на соединители серии 2РМТ. Артикул товара — 4128. Применение розетки 2РМТ39БПН4Г2В1В совместно с ответными вилками серии 2РМТ обеспечивает совместимость в рамках установленного типономинала и позволяет формировать разъёмные соединения с требуемыми электрическими и механическими характеристиками.
