Назначение и область применения

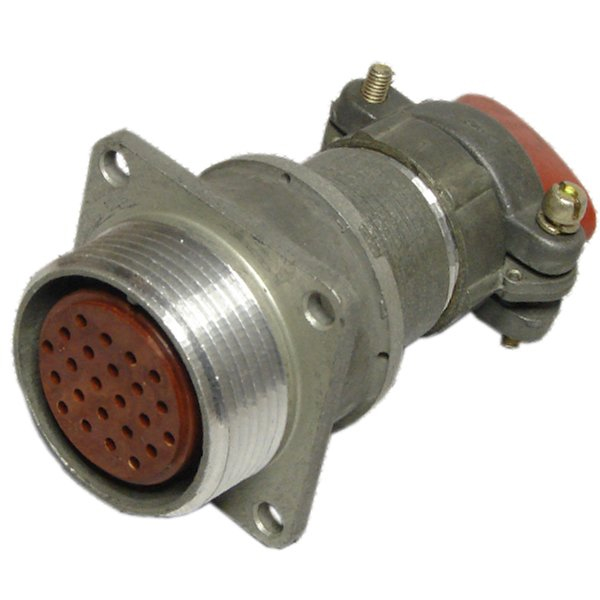

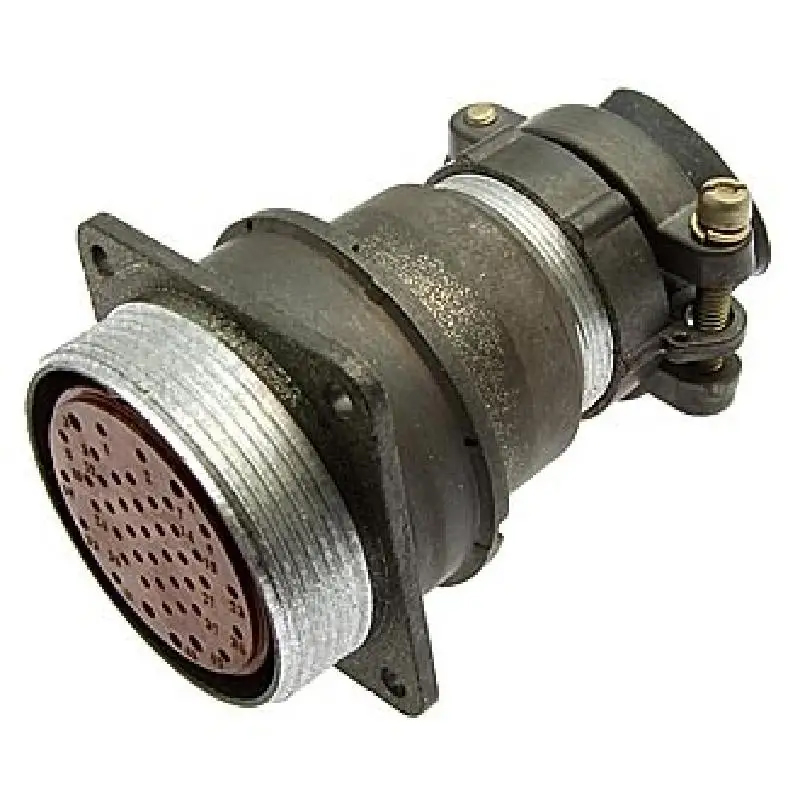

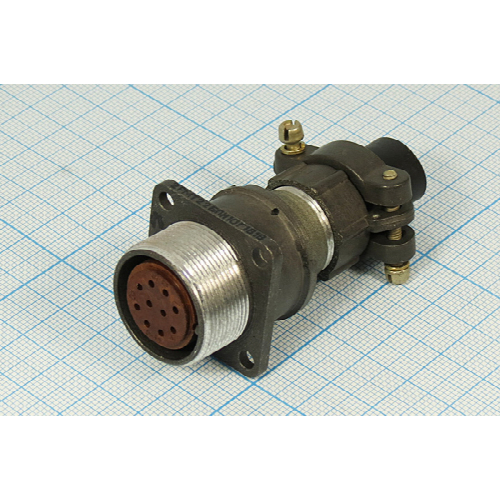

Блочная розетка 2РМТ39БПН4Г2В1 «5» представляет собой цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на эксплуатацию во всеклиматическом исполнении В2.1 и применяется в составе радиоэлектронной аппаратуры, контрольно-измерительных приборов, промышленного оборудования и систем связи, где требуется надежное разъемное соединение при воздействии жестких внешних факторов.

Соединитель сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия, при относительной влажности воздуха до 98 процентов и температуре плюс 35 градусов Цельсия, а также при воздействии вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров на секунду в квадрате и многократных ударных воздействиях с ускорением до 5000 метров на секунду в квадрате. Такая стойкость позволяет использовать розетку в аппаратуре наземного, морского и авиационного базирования, а также в системах, работающих в условиях тропического климата.

Технические характеристики

Розетка 2РМТ39БПН4Г2В1 «5» обеспечивает коммутацию четырех контактов с токовой нагрузкой до 8 ампер на одиночный контакт при диаметре контактного штыря 1,5 миллиметра или до 4 ампер при диаметре 1 миллиметр. Суммарная допустимая токовая нагрузка на соединитель достигает 167 ампер, что позволяет применять изделие в силовых цепях с высокой плотностью монтажа.

• Максимальное рабочее напряжение — от 560 до 700 вольт в зависимости от условий эксплуатации.
• Переходное сопротивление контактов — не более 2,5–5 миллиом.
• Сопротивление изоляции между контактами и корпусом — не менее 5000 мегаом.
• Наработка на отказ — 5000 часов.
• Допустимое число соединений-расчленений — 500 циклов.
• Масса патрубка — до 51 грамма.

Конструктивные особенности

Сочленение розетки с ответной вилкой осуществляется посредством резьбового соединения с одношпоночной поляризацией, что исключает неправильную стыковку и обеспечивает механическую фиксацию при вибрациях. Корпус изделия выполнен из металлического сплава, контакты имеют позолоченное покрытие (обозначение Г2), которое снижает переходное сопротивление и защищает контактные поверхности от окисления и коррозии.

Монтаж розетки внутренний — объемный или пайкой, в зависимости от условий производства и типа применяемых проводов. Блочное исполнение (буква Б в обозначении) предполагает установку на панель или шасси прибора с креплением через фланец корпуса. Прямой неэкранированный патрубок (ПН) упрощает подвод кабеля и сокращает габариты узла сочленения.

Расшифровка обозначения

Маркировка 2РМТ39БПН4Г2В1 содержит следующие данные об исполнении изделия:

1. 2РМТ — тип соединителя, низкочастотный цилиндрический;
2. 39 — типоразмер корпуса;
3. Б — блочное исполнение;
4. ПН — прямой неэкранированный патрубок;
5. 4 — число контактов;
6. Г2 — позолоченное покрытие контактов;
7. В1 — всеклиматическое тропикоустойчивое исполнение.

Приемка и комплектность

Изделие поставляется с приемкой «5», что подтверждает проведение полного цикла приемо-сдаточных испытаний на предприятии-изготовителе и соответствие техническим условиям на соединители серии 2РМТ. Артикул изделия — 4127.

Розетка 2РМТ39БПН4Г2В1 «5» совместима с ответными вилками серии 2РМТ соответствующего типоразмера и числа контактов, что позволяет использовать ее как при ремонте ранее выпущенной аппаратуры, так и при разработке новых устройств с повышенными требованиями к надежности электрических соединений.
