Назначение изделия

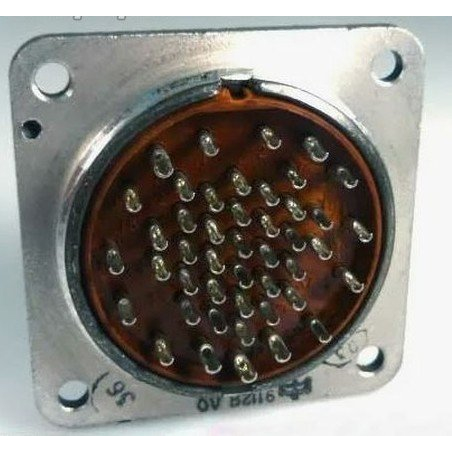

2РМТ39БПН45Ш2В1В — блочная вилка (кабельный соединитель) из серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для внутреннего объёмного монтажа с неэкранированным кабелем и обеспечивает надёжное подключение в промышленном оборудовании.

Поставка осуществляется по категории «Приёмка: 5», что подтверждает прохождение приёмо-сдаточных испытаний в установленном порядке. Год выпуска — 91-92. Производитель в данных о товаре не указан.

Конструктивные особенности

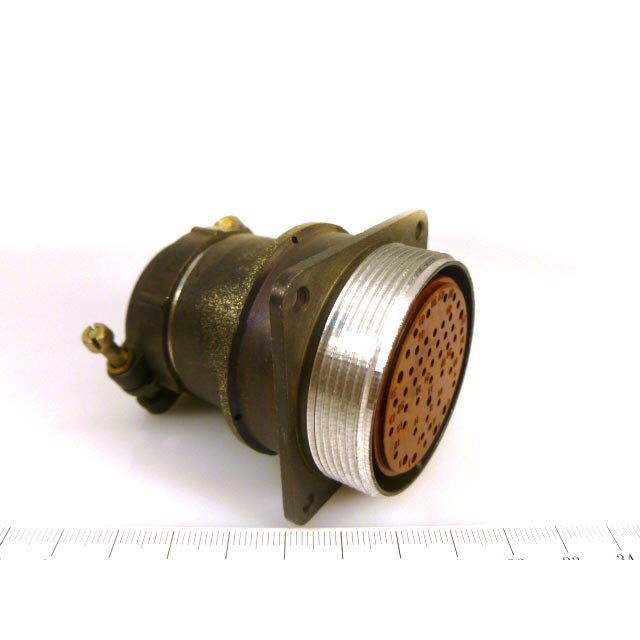

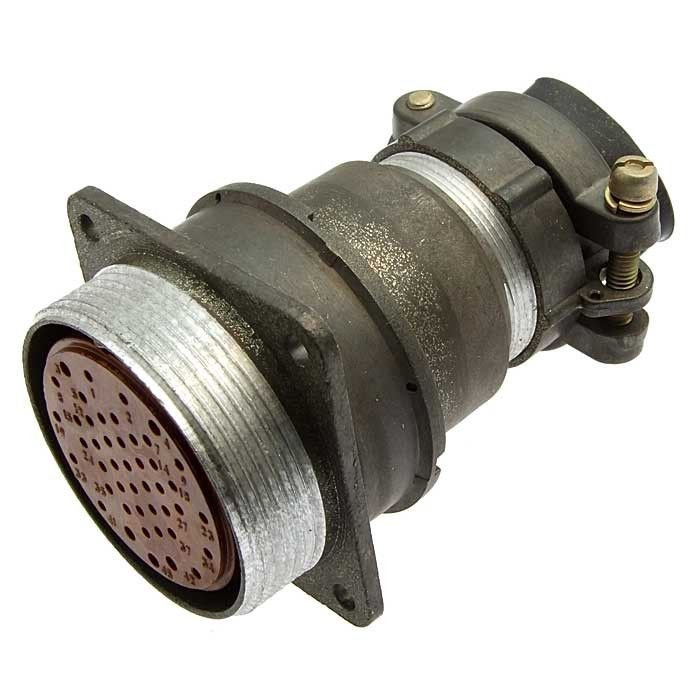

Вилка имеет условный размер корпуса 39 мм, прямой патрубок и гайку патрубка для неэкранированного кабеля. Установка производится в отверстие диаметром 39 мм с полем допуска 1 мм. Присоединительные размеры: D1 = 24,5 мм, Lmax = 48 мм.

Конструктивно вилка состоит из следующих элементов:

• корпус;
• изоляторы;
• штыри (гнёзда);
• пружинное кольцо;
• накладная гайка;
• разъёмный патрубок;
• винт и гайка для крепления кабеля.

Фиксация сочленения — резьбовая. Покрытие контактов — серебро или золото. Сопротивление контактов — до 5 мОм, ёмкость между контактами — не более 6 пФ.

Технические характеристики

Основные электрические и эксплуатационные параметры вилки:

• количество контактов — 45, диаметр контактов 1 мм;
• токовая нагрузка на одиночный контакт диаметром 1 мм — 4 А;
• токовая нагрузка на контакт диаметром 1,5 мм — 8 А;
• максимальная суммарная нагрузка — до 167 А;
• максимальное рабочее напряжение — до 560 В;
• сопротивление изоляции — не менее 1000 МОм, в нормальных условиях — 5000 МОм;
• количество сочленений и расчленений — 500;
• интервал рабочих температур — от минус 60 до плюс 100 градусов Цельсия;
• минимальная наработка — 5000 часов;
• срок сохраняемости — 25 лет.

Условия эксплуатации и подтверждённые свойства

Разъёмы серии 2РМТ являются тропикоустойчивыми и выполнены во всеклиматическом исполнении по техническим условиям ГЭО.364.126 ТУ или АШДК.434410.062 ТУ. Это типичный промышленный низкочастотный цилиндрический соединитель, рассчитанный на длительную эксплуатацию в составе ответственного оборудования.

Применение

Вилка 2РМТ39БПН45Ш2В1В применяется для коммутации электрических цепей в блочном и объёмном монтаже, где требуется подключение неэкранированного кабеля с надёжной резьбовой фиксацией. Изделие подходит для использования в составе промышленной аппаратуры, работающей в широком диапазоне температур, включая тропические условия.

Благодаря 45 контактам, суммарной токовой нагрузке до 167 А и рабочему напряжению до 560 В вилка обеспечивает подключение многожильных цепей управления, питания и сигнализации с частотой до 3 МГц. Посадочное место под установку — отверстие диаметром 39 мм с допуском 1 мм.
