2РМТ39БПН45Г2В1В «ОС» — это блочная приборная розетка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Основные характеристики

Она имеет 45 контактов с серебряным покрытием (обозначение Г2В1В), максимальную токовую нагрузку на одиночный контакт до 8 А и рабочее напряжение до 700/560 В. Сопротивление контактов не превышает 5 мОм, ёмкость между контактами — до 6 пФ, сопротивление изоляции — не менее 5000 МОм.

Климатическое исполнение

Разъём выполнен в всеклиматическом варианте В2.1 (тропикоустойчивый), устойчив к температурам от -60°C до +100°C (смена до +180°C), влажности до 98% при +35°C, вибрациям (1–5000 Гц, до 490 м/с²), ударам (до 5000 м/с²) и другим факторам вроде низкого давления, инея, плесени.

Конструкция и применение

Это негерметичная розетка с прямым патрубком и гайкой для неэкранированного кабеля, резьбовой фиксацией, часто используется в промышленных и приборных системах. Маркировка «ОС» указывает на специальный вид приёмки (например, освидетельствование).

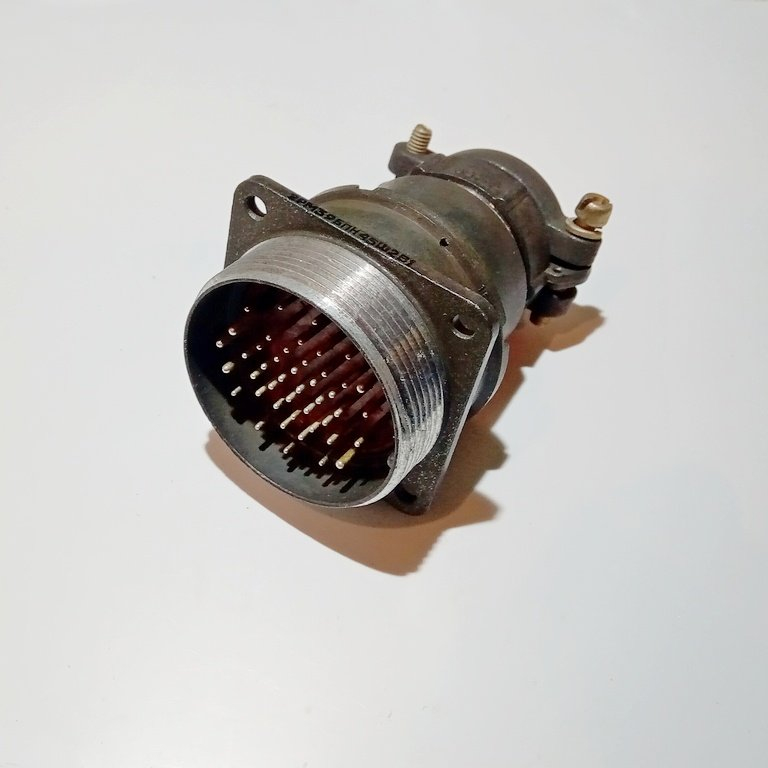

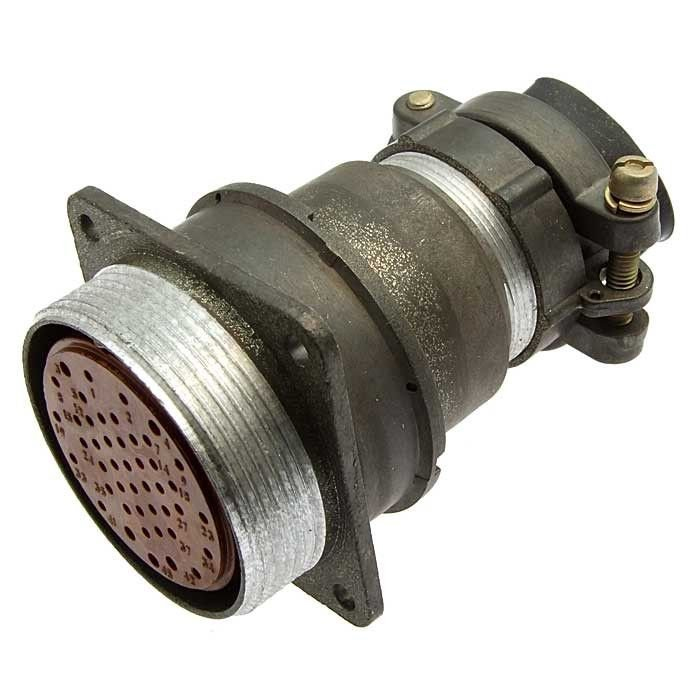

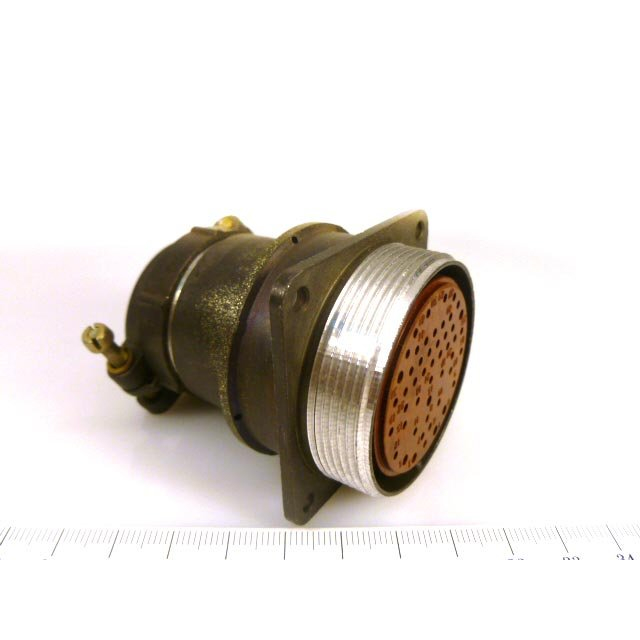

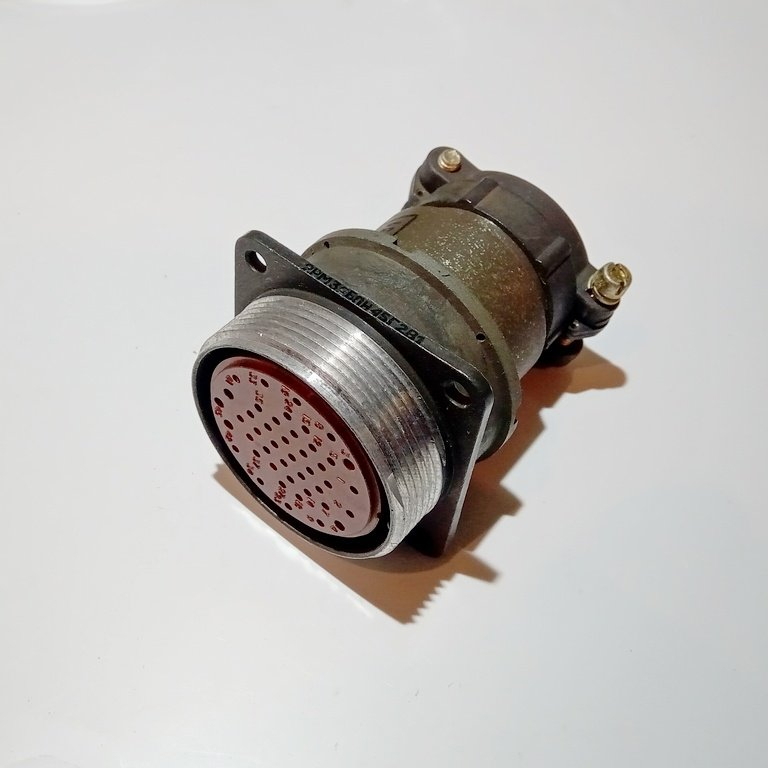

Изображение показывает типичную конструкцию аналогичного разъёма серии 2РМТ с габаритами и видом.
