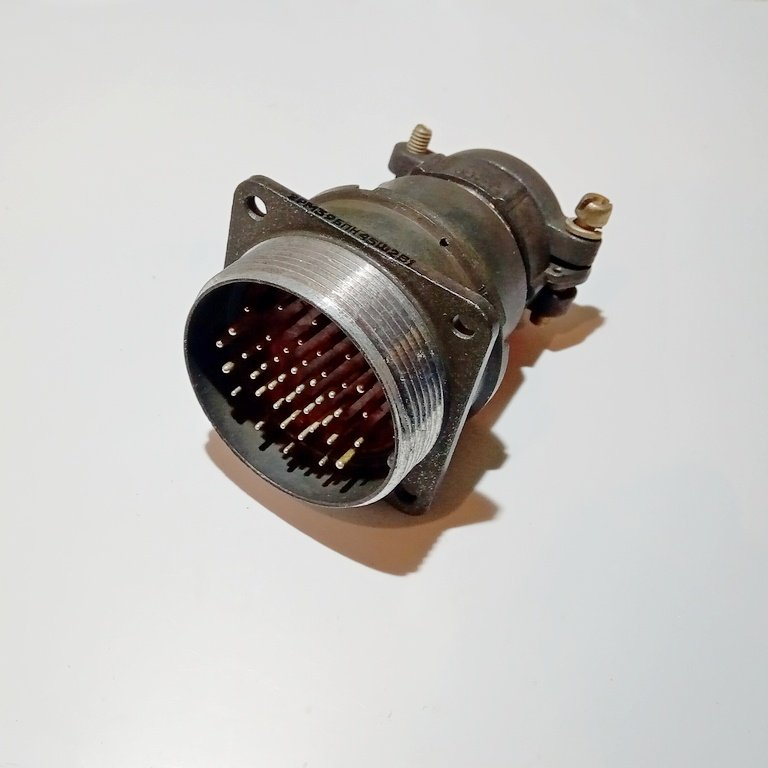

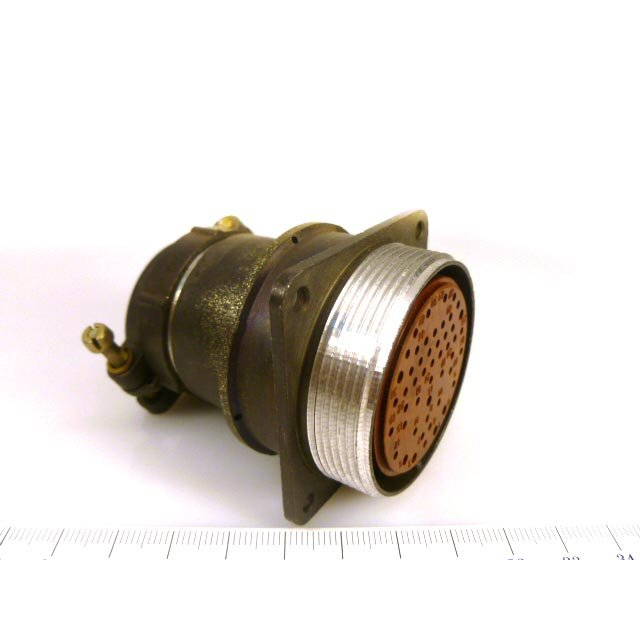

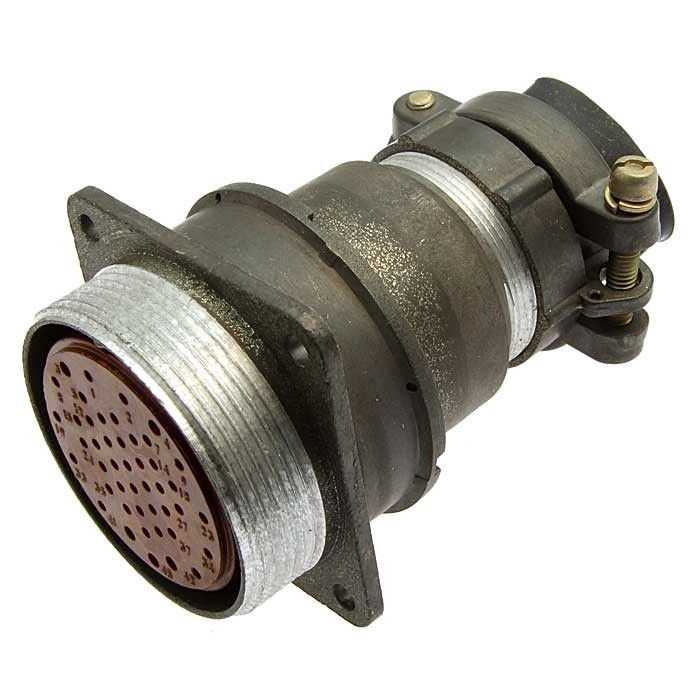

2РМТ39БПН45Г2В1В «ОС» — это блочная приборная розетка цилиндрического низкочастотного соединителя серии 2РМТ, предназначенная для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики

Она имеет 45 контактов с серебряным покрытием (Г2В), максимальную токовую нагрузку на одиночный контакт до 8 А и рабочее напряжение до 700/560 В. Сопротивление контактов составляет около 5 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях.

Климатическое исполнение

Разъём выполнен во всеклиматическом исполнении В2.1 (тропикоустойчивый), выдерживает температуру от -60°C до +100°C, влажность до 98% при +35°C, вибрацию до 5000 Гц с ускорением 490 м/с², удары до 5000 м/с² и линейное ускорение 2000 м/с². Также устойчив к пониженному давлению до 133,32·10^{-12} Па, повышенному до 506 кПа, и воздействиям вроде соляного тумана, озона и плесневых грибов.

Маркировка и применение

Обозначение расшифровывается как: 2РМТ (серия), 39 (диаметр в мм), БПН (блочная приборная с прямым патрубком и гайкой для неэкранированного кабеля), 45 (кол-во контактов), Г2В1В («ОС» — особая судовая приёмка), с резьбовой фиксацией. Используется в промышленных и специальных электрических системах, с наработкой не менее 5000 часов при 500 сочленениях.

На изображении показан технический чертёж аналогичного разъёма с габаритами и видом спереди/сбоку.
