Назначение соединителя 2РМТ39БПН45Г2В1В

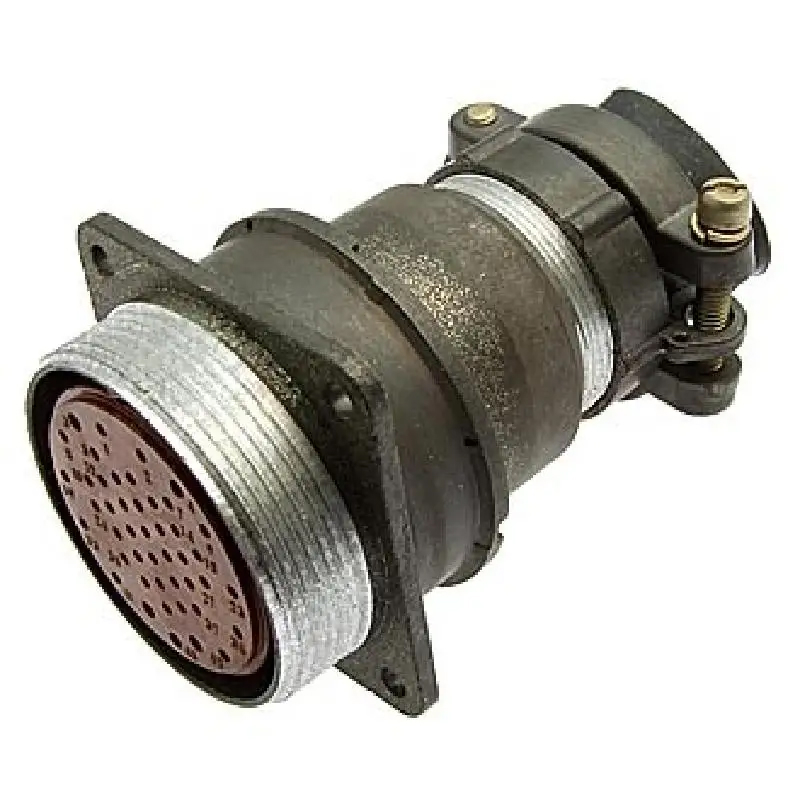

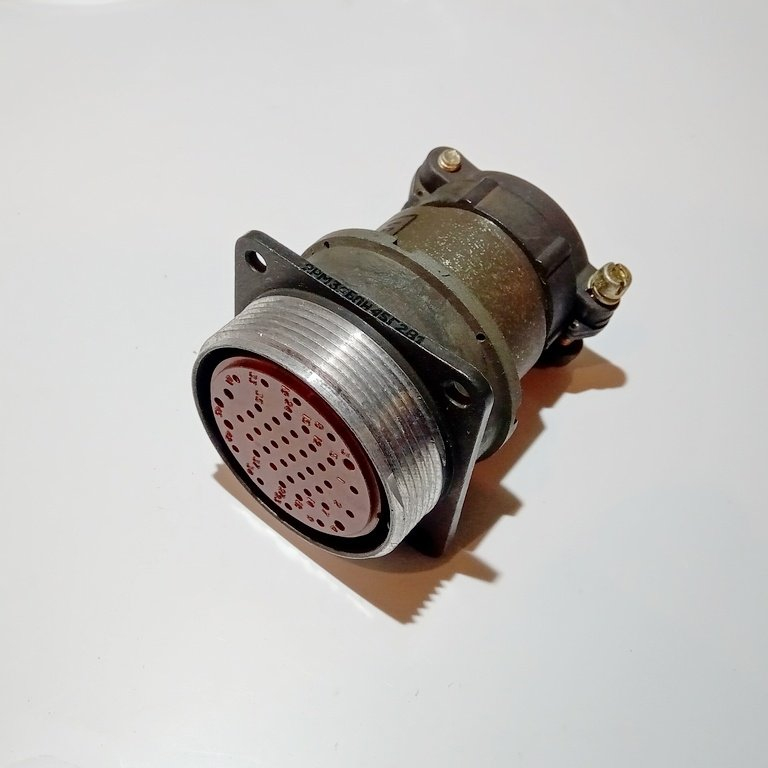

2РМТ39БПН45Г2В1В производства завода «Элекон» представляет собой блочную (приборную) розетку цилиндрического низкочастотного соединителя серии 2РМТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Розетка применяется в составе электрических разъёмов, где требуется надёжное механическое соединение и стабильный электрический контакт при эксплуатации в условиях повышенной влажности и переменных температур.

Блочное (приборное) исполнение означает, что розетка монтируется непосредственно на корпус прибора, блока или панели, а не на кабельную сборку. Это делает её удобной для стационарного оборудования, где важна компактность и жёсткая фиксация ответной части.

Расшифровка обозначения и конструктивные особенности

Маркировка содержит полную информацию об исполнении изделия. Ниже приведена расшифровка позиций обозначения 2РМТ39БПН45Г2В1В:

• 2РМТ — серия цилиндрических низкочастотных соединителей;
• 39 — типоразмер корпуса;
• БПН — блочная приборная нормальная, то есть исполнение для монтажа на прибор;
• 45 — число контактов в соединителе;
• Г2 — золотое покрытие контактной группы;
• В1В — вариант исполнения.

Розетка относится к тропикоустойчивому исполнению, что подтверждает её пригодность для работы в регионах с влажным и жарким климатом. Сочленение с ответной частью фиксируется резьбовым соединением, которое предотвращает самопроизвольное раскрытие разъёма при вибрации и механических воздействиях.

Конструкция выполнена без патрубка, то есть без кабельного ввода, что ещё раз подтверждает приборный характер монтажа. Золотое покрытие контактов обеспечивает низкое и стабильное переходное сопротивление, а также устойчивость к окислению при длительной эксплуатации.

Электрические параметры

Токовая нагрузка на одиночный контакт составляет не более 8 А. Рабочий диапазон частот коммутируемых цепей — до 3 МГц. Соединитель рассчитан на цепи как постоянного, так и переменного тока указанной частоты.

Применение и условия эксплуатации

Благодаря тропикоустойчивому исполнению и резьбовой фиксации, 2РМТ39БПН45Г2В1В применяется в приборах и блоках, работающих в сложных климатических условиях: при повышенной влажности, в широком диапазоне температур, при воздействии вибрации и одиночных ударных нагрузок. Типичные области использования — промышленное и специальное оборудование, измерительная техника, системы управления и другие устройства, где требуется многоразовое сочленение и расчленение электрического разъёма.

Блочная установка предполагает жёсткое крепление розетки на панели или шасси прибора. Ответная часть соединителя подключается к ней и фиксируется резьбовой гайкой, что исключает случайное разъединение в процессе работы. Отсутствие патрубка упрощает компоновку внутри блока и снижает габариты узла коммутации.

Ключевые особенности

1. Блочная (приборная) розетка цилиндрического низкочастотного соединителя серии 2РМТ.
2. Тропикоустойчивое исполнение для эксплуатации во влажном и жарком климате.
3. Резьбовая фиксация в сочленённом положении.
4. Исполнение без патрубка — монтаж непосредственно на прибор.
5. 45 контактов с золотым покрытием (исполнение Г2).
6. Токовая нагрузка на контакт — не более 8 А.
7. Рабочая частота коммутируемых цепей — до 3 МГц.

Сведения о товаре

Артикул изделия — 50428. Категория — 2РМТ. Производитель — Элекон. Год сведений о товаре — 2017. Краткое описание из каталога для данной позиции не указано.
