Назначение соединителя 2РМТ39БПЭ45Ш2В1В

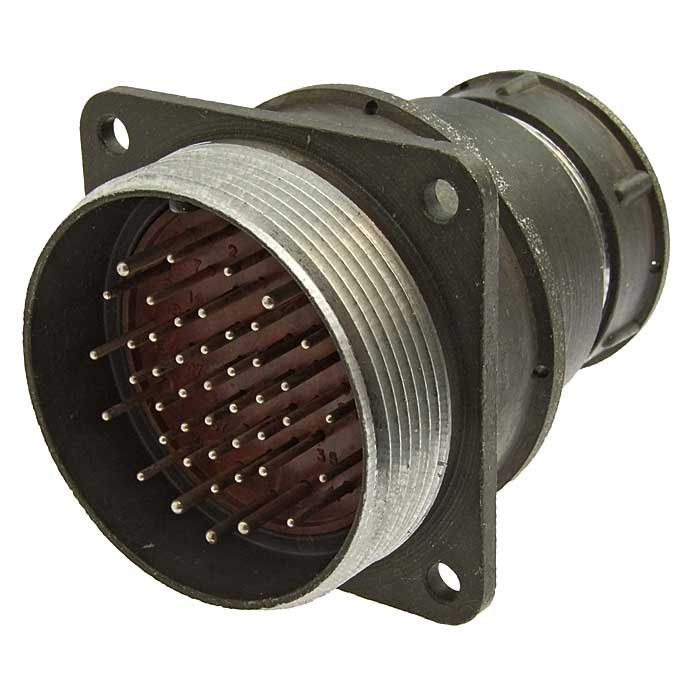

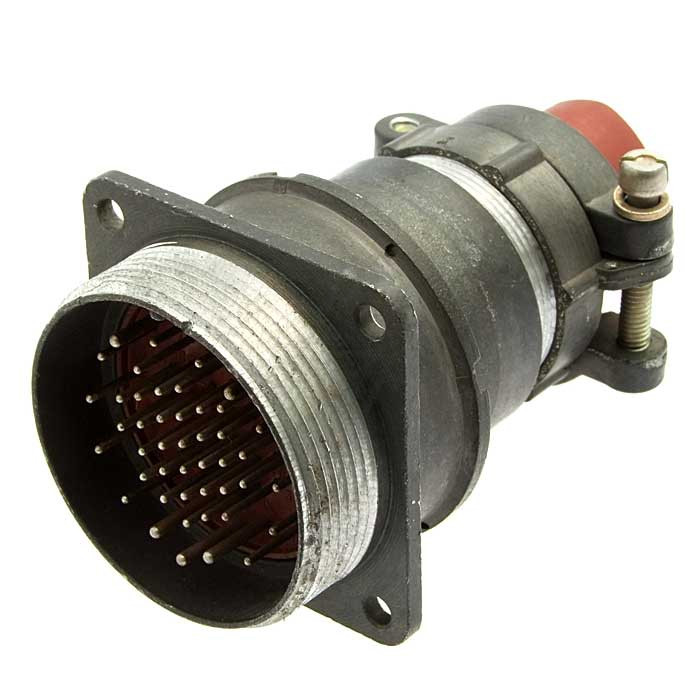

2РМТ39БПЭ45Ш2В1В — это цилиндрический низкочастотный соединитель, выполненный в виде вилки блочной приборного типа. Изделие производится АО «Завод Элекон» и соответствует нормам ГЕ0.364.126 ТУ. Такой соединитель предназначен для электрического соединения и коммутации цепей в составе приборов, блоков и кабельных сборок, где требуется передача сигналов и питания через панельный разъём с резьбовым креплением ответной части.

Блочное приборное исполнение означает, что вилка устанавливается непосредственно на панель или корпус устройства, обеспечивая стационарное подключение ответного кабельного соединителя. Одношпоночная поляризация исключает неправильное сочленение и гарантирует единственно верное взаимное положение контактов.

Подтверждённые технические особенности

Конструкция соединителя рассчитана на работу в жёстких условиях эксплуатации и включает следующие подтверждённые характеристики:

• Количество контактов — 45, из них 40 контактов диаметром 1 мм с допустимым током до 4 А и 5 контактов диаметром 1,5 мм с допустимым током до 8 А.
• Материал контактов — латунь ЛС59-1 с серебряным покрытием.
• Суммарный рабочий ток на весь разъём достигает 167 А, рабочее напряжение — до 700 В.
• Электрическая прочность изоляции — 2300 В.
• Сопротивление изоляции — 5000 МОм, сопротивление контактов — до 5 мОм.
• Метод соединения — резьбовой; электрический монтаж выполняется пайкой, механический монтаж — на панель через отверстие диаметром 3,4 мм.
• Корпус изготовлен из алюминиевого сплава А-22, имеет серый цвет и оксидное покрытие; изолятор выполнен из карболита коричневого цвета.
• Габаритные размеры — 46 на 46 на 25 мм.
• Климатическое исполнение В2.1, изделие тропикоустойчивое, без герметичности и без патрубка.

Условия эксплуатации и ресурс

Соединитель сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия и при относительной влажности до 98 процентов при температуре плюс 25 градусов Цельсия. Механический ресурс составляет 500 сочленений, а наработка — от 1000 до 175 000 часов в зависимости от режима. Изделие выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 50 g, удары с ускорением до 500 g и акустические шумы уровнем 170 дБ с ускорением 200 g.

Применение и монтаж

Благодаря сочетанию силовых и сигнальных контактов, 2РМТ39БПЭ45Ш2В1В применяется в приборах и блоках, где необходимо одновременно коммутировать цепи питания и управления. Установка производится на панель: вилка фиксируется в отверстии диаметром 3,4 мм, а электрическое подключение выполняется пайкой к контактам. Резьбовое соединение обеспечивает надёжную механическую фиксацию ответной части и устойчивость к вибрационным и ударным нагрузкам.

Тропикоустойчивое исполнение В2.1 и широкий температурный диапазон делают соединитель пригодным для эксплуатации в составе оборудования, работающего в сложных климатических условиях. Одношпоночная поляризация упрощает сборку и снижает риск ошибки при подключении.

Комплектация и страна производства

Изделие выпускается производителем АО «Завод Элекон». Сведения о комплектации поставки, гарантийном сроке и стране производства в предоставленных данных не указаны. Год, отнесённый к товарной позиции в системе учёта, — 2017.
