2РМТ39БПЭ45Ш2В1В: надёжный 45-контактный разъём для ответственных электрических соединений

2РМТ39БПЭ45Ш2В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, предназначенный для внутреннего объёмного монтажа в цепях постоянного и переменного тока. Исполнение с 45 контактами, резьбовой фиксацией и элементами для экранированного кабеля делает его практичным решением для аппаратуры, где важны устойчивость контакта, защита сигнальных линий и работа в сложных климатических и механических условиях.

Назначение разъёма

Разъём 2РМТ39БПЭ45Ш2В1В применяется для многоконтактного соединения кабелей, блоков и функциональных узлов электро- и радиоаппаратуры. Он рассчитан на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц, поэтому подходит как для передачи питания, так и для коммутации управляющих, измерительных и сигнальных линий.

Конструкция относится к негерметичным соединителям: рабочая пара формируется вилкой и соответствующей розеткой. Резьбовое сочленение предотвращает самопроизвольное разъединение при вибрации и механических воздействиях, а одношпоночная поляризация исключает неправильную ориентацию при стыковке.

Конструктивные особенности

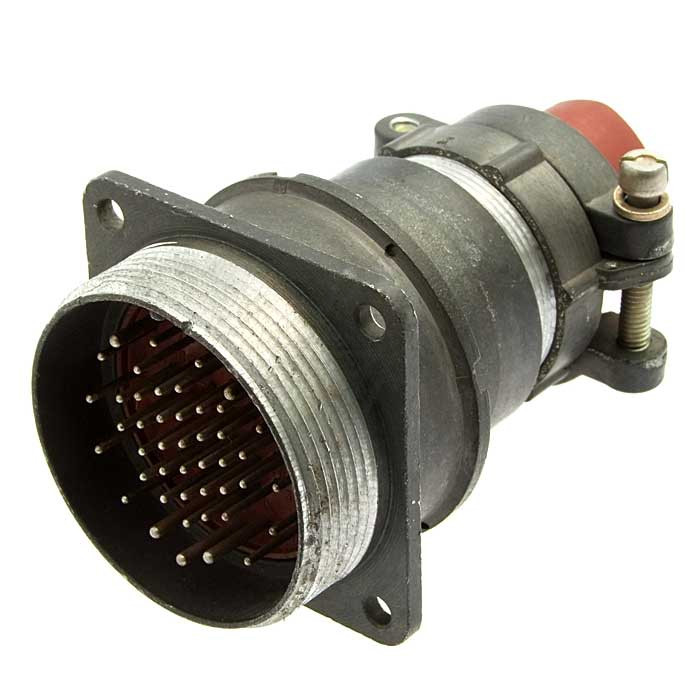

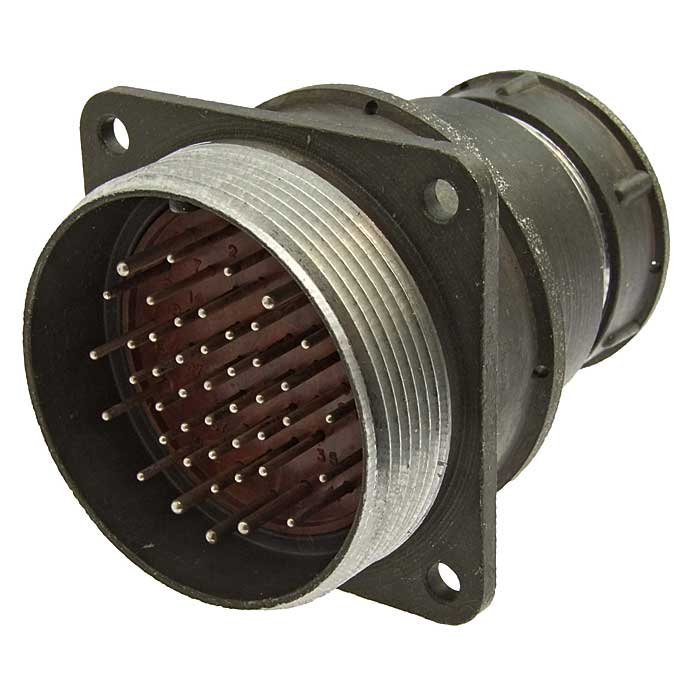

Маркировка 2РМТ39БПЭ45Ш2В1В указывает на исполнение серии 2РМТ с корпусом условного размера 39 и контактной частью на 45 позиций. Данное изделие представляет собой блочную вилку с прямым патрубком и гайкой для подключения экранированного кабеля. Такая конструкция особенно востребована там, где необходимо снизить влияние электромагнитных помех на линии связи и управления.

Ключевые особенности разъёма:

• 45 электрических контактов для компактного подключения большого числа цепей.

• Блочное исполнение для установки на корпус прибора, панели или функционального модуля.

• Прямой патрубок для организованного ввода кабеля.

• Возможность работы с экранированным кабелем.

• Резьбовая фиксация сочленённого положения.

• Одношпоночная поляризация корпусов.

• Монтаж контактов пайкой при внутреннем объёмном монтаже.

Электрические параметры

Для сочетания контактов, применяемого в исполнении 2РМТ39БПЭ45Ш2В1В, указываются контакты диаметром 1 мм. Номинальные параметры важны при проектировании распределительных жгутов, шкафов автоматики, приборных стоек и специальной аппаратуры:

Эти показатели позволяют использовать разъём в системах с высокой плотностью электрических соединений, сохраняя приемлемые параметры изоляции и переходного сопротивления. При этом распределение токовых цепей по контактам должно выполняться с учётом фактической нагрузки, сечения проводников, допустимого нагрева и требований конструкторской документации.

Устойчивость к воздействиям

Серия 2РМТ разрабатывалась для эксплуатации в аппаратуре, работающей не только в стационарных, но и в жёстких условиях. Для исполнения 2РМТ39БПЭ45Ш2В1В заявлено всеклиматическое исполнение В2.1. Разъём сохраняет работоспособность при температуре окружающей среды от −60 до +100 °C, а также допускает воздействие повышенной влажности до 98% при +35 °C.

Конструкция рассчитана на вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 490 м/с², линейные ускорения до 2000 м/с² и воздействие акустического шума. Ресурс соединителя составляет не менее 500 циклов сочленения и расчленения, а минимальный срок сохраняемости — 15 лет.

Где применяется 2РМТ39БПЭ45Ш2В1В

Разъём востребован в оборудовании, где требуется объединить десятки электрических цепей в одном компактном и механически прочном интерфейсе. Типовые направления применения включают:

• Системы промышленной автоматизации и управления.

• Контрольно-измерительную и испытательную аппаратуру.

• Электронные блоки специального назначения.

• Приборные панели, стойки, шкафы и распределительные устройства.

• Кабельные сборки с экранированием сигнальных цепей.

• Оборудование, подверженное вибрациям, перепадам температур и высокой влажности.

При подборе ответной части необходимо проверять тип корпуса, вид контактов, схему их расположения, сочетание контактов, вариант патрубка и требования к экранированию кабеля. Это позволит обеспечить полную электрическую и механическую совместимость соединения.

2РМТ39БПЭ45Ш2В1В остаётся актуальным решением для многоконтактных соединений, где важны надёжная фиксация, удобство обслуживания, высокая плотность монтажа и устойчивость к внешним воздействиям.
