Назначение разъёма 2РМТ39БПЭ45Г2В1В

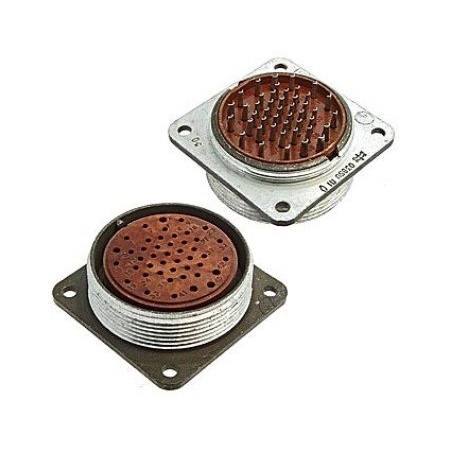

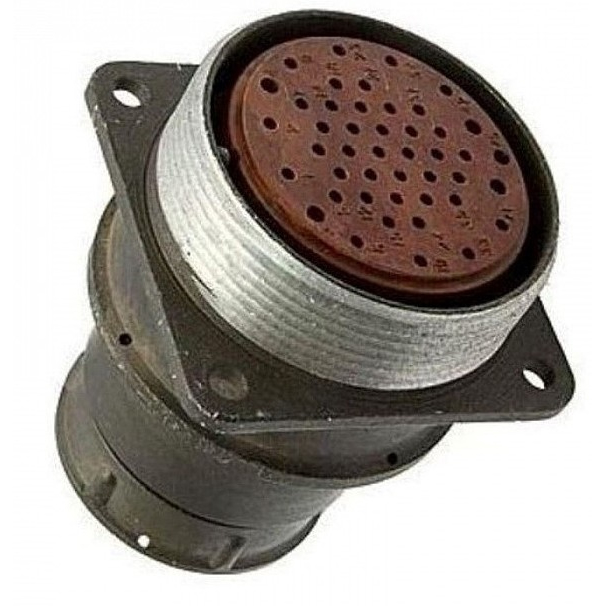

2РМТ39БПЭ45Г2В1В — это цилиндрический низкочастотный разъём производства АО «Завод Элекон». Изделие представляет собой блочную розетку с прямым патрубком для экранированного кабеля и предназначено для внутреннего объёмного монтажа. Разъём применяется в электрических цепях постоянного и переменного тока с частотой до 3 МГц, обеспечивая коммутацию цепей в составе приборов, блоков и кабельных сборок.

Конструкция ориентирована на надёжное соединение и фиксацию в условиях эксплуатации, характерных для ответственных электротехнических и радиотехнических изделий. Резьбовое соединение обеспечивает устойчивость к вибрационным и механическим воздействиям.

Технические характеристики

Основные параметры разъёма определяют его применение в цепях с заданными токовыми и частотными нагрузками. Ниже приведены подтверждённые характеристики изделия.

• Тип: цилиндрический низкочастотный разъём, блочная розетка с прямым патрубком для экранированного кабеля.
• Назначение монтажа: внутренний объёмный монтаж.
• Количество контактов: 45.
• Токовая нагрузка на один контакт: до 8 А.
• Максимальное рабочее напряжение: до 700 В.
• Рабочая частота: до 3 МГц.
• Покрытие контактов: серебро (обозначение «Э»).
• Климатическое исполнение: всеклиматическое В2.1.
• Атмосферное давление: до 506 кПа (5 кгс/см²).
• Материал корпуса: карболит с металлическими элементами.
• Тип соединения: резьбовое.
• Герметичность: негерметичный приборный или кабельный вариант.

Устойчивость к климатическим и внешним воздействиям

Климатическое исполнение В2.1 относится к всеклиматической категории. Разъём устойчив к воздействию влажного тепла, инея, росы, соляного тумана, солнечного излучения, озона и плесневых грибов. Это позволяет использовать его в составе оборудования, работающего в сложных условиях окружающей среды, включая повышенную влажность и перепады температур.

Атмосферное давление до 506 кПа (5 кгс/см²) подтверждает возможность эксплуатации в условиях, отличных от нормальных, без потери рабочих свойств соединения.

Конструктивные особенности и применение

Корпус разъёма выполнен из карболита с металлическими элементами. Такое сочетание обеспечивает механическую прочность и изоляционные свойства, необходимые для низкочастотной коммутации. Резьбовое соединение фиксирует ответные части, снижая риск самопроизвольного разъединения при вибрации. Прямой патрубок предназначен для монтажа экранированного кабеля, что важно при передаче сигналов в условиях электромагнитных помех.

Блочная розетка с 45 контактами применяется для объёмного внутреннего монтажа в блоках, шкафах и приборных сборках. Серебряное покрытие контактов снижает переходное сопротивление и обеспечивает стабильную коммутацию цепей с током до 8 А на контакт. Изделие подходит для цепей постоянного и переменного тока с частотой до 3 МГц и максимальным рабочим напряжением до 700 В.

Разъём не является герметичным, поэтому его применение ориентировано на приборный или кабельный вариант внутри защищённого объёма или в условиях, где прямое воздействие агрессивных сред исключено конструкцией изделия в целом.

Краткие сведения

Артикул: 50430. Категория: 2РМТ. Производитель: АО «Завод Элекон». Год: 2017. Изделие относится к семейству цилиндрических низкочастотных разъёмов типа 2РМТ и предназначено для ответственных соединений в электротехнической и радиотехнической аппаратуре.
