Назначение соединителя

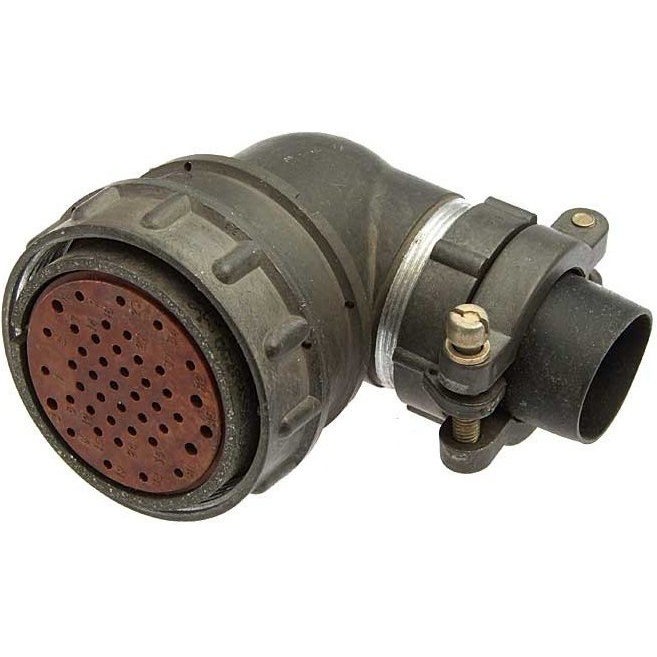

Блочная розетка 2РМТ39БПЭ45Г2В1В представляет собой цилиндрический низкочастотный соединитель с прямым патрубком, рассчитанный на подключение экранированного кабеля. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Основная область применения — внутренний объёмный монтаж в радиоэлектронной и радиотехнической аппаратуре, где требуется надёжное разъёмное соединение с высокой плотностью контактов и устойчивостью к внешним воздействиям.

Соединитель относится к категории 2РМТ и применяется как компонент общего назначения, в том числе в аппаратуре, эксплуатируемой в тропикоустойчивых условиях. Резьбовое сочленение обеспечивает стабильное механическое соединение и защиту от самопроизвольного разъединения при вибрационных и ударных нагрузках.

Ключевые технические особенности

Конструкция 2РМТ39БПЭ45Г2В1В сочетает проверенные решения серии 2РМТ с улучшенными характеристиками для сложных условий эксплуатации. Ниже перечислены подтверждённые особенности изделия.

• Токовая нагрузка на одиночный контакт диаметром 1 мм составляет 4 А, для контактов диаметром 1,5 мм — 8 А.
• Максимальная суммарная токовая нагрузка достигает 167 А.
• Максимальное рабочее напряжение для контактов диаметром 1 мм — до 700 В.
• Испытательное напряжение при пониженном давлении — до 2300 В.
• Сопротивление контактов не превышает 5 мОм для контактов диаметром 1 мм и 2,5 мОм для контактов диаметром 1,5 мм.
• Усилие расчленения — до 392,4 Н.
• Серебряное покрытие контактов, обозначаемое литерой В.
• Резьбовое сочленение и одношпоночная поляризация, исключающая неправильную стыковку.
• Прямой патрубок, адаптированный под экранированный кабель.

Условия эксплуатации и стойкость

Соединитель рассчитан на работу в расширенном диапазоне температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия. Допускается кратковременный нагрев до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при повышенной влажности до 98 процентов при температуре плюс 35 градусов Цельсия, что подтверждает всеклиматическое исполнение В2.1.

Механическая стойкость обеспечена для вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением до 490 метров в секунду в квадрате, а также для ударных воздействий с ускорением до 5000 метров в секунду в квадрате. Теплостойкость исполнения обозначена цифрой 1 и соответствует верхнему пределу рабочей температуры плюс 100 градусов Цельсия.

Применение и совместимость

2РМТ39БПЭ45Г2В1В подходит для комплектации радиоэлектронных блоков, измерительной аппаратуры, устройств связи и промышленной электроники. Соединитель ориентирован на стационарный внутренний монтаж, при этом конструкция прямого патрубка упрощает разделку и фиксацию экранированного кабеля.

Благодаря сочетанию серебряного покрытия контактов, низкого переходного сопротивления и высокой токовой нагрузочной способности изделие может использоваться в цепях питания и сигнальных линиях. Одношпоночная поляризация исключает ошибки при соединении ответных частей, а резьбовая фиксация обеспечивает стабильный электрический контакт при механических воздействиях.

Изделие поставляется с артикулом 4132. Информация о производителе, гарантийных обязательствах и комплектации в исходных данных не указана.
