Назначение соединителя 2РМТ39БПЭ45Г2В1В

Соединитель 2РМТ39БПЭ45Г2В1В входит в серию цилиндрических низкочастотных соединителей 2РМТ39 и предназначен для работы в электрических цепях постоянного и переменного тока. Устройство рассчитано на эксплуатацию при частоте до 3 МГц, что позволяет применять его в аппаратуре связи, измерительной технике, промышленной электронике и других системах, где требуется стабильное контактное соединение.

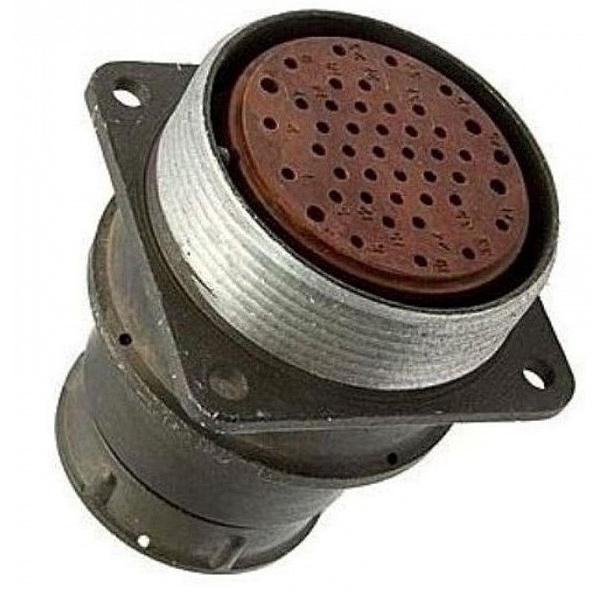

Изделие представляет собой розетку приборную с прямым патрубком, предназначенным для подключения экранированного кабеля. Такая конструкция обеспечивает удобный монтаж на корпусе оборудования и надёжную фиксацию кабельной сборки.

Технические характеристики

Соединитель имеет условный размер корпуса 39 и оснащён 45 контактами. Материал контактов — серебро, что обеспечивает низкое переходное сопротивление и устойчивость к окислению. Токовая нагрузка на контакт варьируется от 4 до 36 А в зависимости от диаметра конкретного контакта. Максимальное рабочее напряжение составляет 560 и 700 В.

Корпус изделия выполнен из металла, изолятор — из карболита. Рабочий диапазон температур охватывает значения от минус 60 до плюс 100 градусов Цельсия. Конструкция выдерживает до 500 циклов сочленений и расчленений, а минимальный срок сохраняемости составляет 15 лет.

Ключевые параметры

• Тип соединителя: 2РМТ (2РМ)
• Условный размер корпуса: 39
• Количество контактов: 45
• Материал контактов: серебро
• Токовая нагрузка на контакт: от 4 до 36 А
• Максимальное рабочее напряжение: 560 и 700 В
• Число сочленений-расчленений: 500
• Минимальный срок сохраняемости: 15 лет
• Теплостойкость: до 100 градусов Цельсия
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия

Применение и особенности монтажа

Соединитель 2РМТ39БПЭ45Г2В1В широко используется в электронных и электрических устройствах, где необходима надёжная и долговечная связь. Прямой патрубок розетки ориентирован на работу с экранированным кабелем, что делает изделие востребованным в условиях повышенных электромагнитных помех.

Металлический корпус обеспечивает механическую прочность и экранирование, а карболитовый изолятор сохраняет диэлектрические свойства в широком диапазоне температур. Серебряные контакты гарантируют стабильный электрический контакт после длительного хранения и многократных циклов соединения.

Благодаря сочетанию рабочих напряжений, токовых нагрузок и температурной стойкости, соединитель пригоден для комплектации блоков питания, генераторного оборудования, систем автоматики и контрольно-измерительной аппаратуры.

Преимущества конструкции

Применение серебра в качестве материала контактов снижает вероятность образования оксидных плёнок и поддерживает низкое переходное сопротивление в течение всего срока службы. Карболитовый изолятор отличается высокой механической прочностью и стабильностью геометрии, что особенно важно при плотной компоновке контактов в корпусе размера 39.

Металлический корпус с прямым патрубком упрощает крепление кабеля и исключает резкие перегибы экранирующей оплётки. Конструкция рассчитана на многократные сочленения без потери упругости контактных элементов и без нарушения центровки.

Соединитель сохраняет работоспособность при температурах от минус 60 до плюс 100 градусов Цельсия, что допускает его применение в неотапливаемых помещениях, на подвижных объектах и в составе оборудования, эксплуатируемого в сложных климатических условиях.
