Назначение и область применения

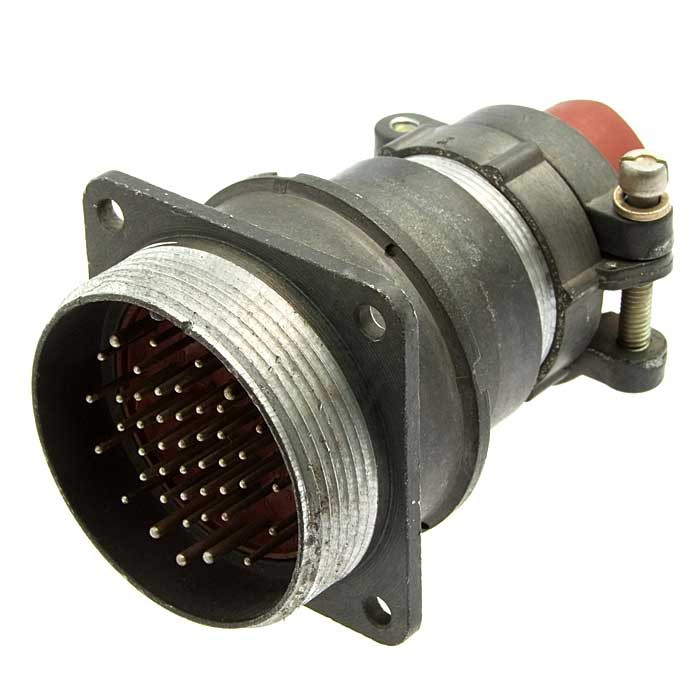

Электрический низкочастотный цилиндрический соединитель 2РМТ39Б4Ш2В1В «5» серии 2РМТ предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц в радиоэлектронной и радиотехнической аппаратуре. Изделие представляет собой блочную вилку, то есть приборную часть соединителя, устанавливаемую непосредственно на корпус оборудования. Соединитель ориентирован на работу в составе стационарных и подвижных устройств, где требуется надёжное разъёмное соединение с высокой механической устойчивостью и стабильными электрическими параметрами.

Исполнение всеклиматическое и тропикоустойчивое позволяет применять данный соединитель в аппаратуре, эксплуатируемой в широком диапазоне климатических зон, включая районы с повышенной влажностью и агрессивными атмосферными воздействиями. Конструкция негерметичная, что определяет область использования преимущественно внутри корпусов приборов или в условиях, где не требуется защита от прямого попадания влаги под давлением.

Соединитель применяется в блоках питания, преобразовательной технике, измерительном оборудовании, устройствах связи и промышленной электронике. Благодаря резьбовому сочленению обеспечивается плотная и виброустойчивая фиксация ответных частей, что важно при работе в условиях механических воздействий.

Технические характеристики и особенности

Соединитель оснащён 45 контактами двух типоразмеров: диаметром 1 мм и 1,5 мм. Контакты выполнены извлекаемыми, что упрощает монтаж, замену и обслуживание. Покрытие контактов — серебро или золото, обеспечивающее низкое переходное сопротивление и защиту от окисления. Монтаж контактов допускается двумя способами: обжимкой или пайкой, что расширяет технологические возможности при производстве и ремонте аппаратуры.

• Максимальное рабочее напряжение: от 560 до 700 В в зависимости от условий эксплуатации
• Токовая нагрузка на один контакт: от 4 до 8 А в зависимости от диаметра контакта
• Общая допустимая токовая нагрузка: до 167 А
• Сопротивление изоляции: не менее 1000 МОм
• Диаметр посадочного отверстия корпуса: 39 мм
• Количество контактов: 45
• Сочленение: резьбовое с одношпоночной поляризацией
• Корпус: экранированный

Одношпоночная поляризация исключает неправильное соединение ответных частей, что предотвращает повреждение контактов и аппаратуры при монтаже. Экранированный корпус снижает влияние внешних электромагнитных помех на передаваемые сигналы.

Условия эксплуатации и надёжность

Изделие рассчитано на длительную работу в жёстких условиях. Рабочий диапазон температур составляет от минус 60 до плюс 100 градусов Цельсия, при этом допускается кратковременный нагрев до плюс 150 градусов Цельсия. Такая термостойкость позволяет использовать соединитель в аппаратуре, подверженной значительным перепадам температур.

Соединитель устойчив к механическим воздействиям: вибрациям в диапазоне частот от 1 до 1000 Гц с ускорением до 50 g, многократным ударам с ускорением до 500 g и линейным нагрузкам до 200 g. Эти характеристики подтверждают пригодность изделия для установки в аппаратуру, работающую на подвижных объектах и в условиях тряски.

Ресурсные показатели включают не менее 500 циклов соединений и наработку 5000 часов. Сохраняемость изделия составляет 25 лет, что свидетельствует о высокой стабильности материалов и конструкции при длительном хранении.

Конструктивные параметры

Соединитель имеет цилиндрическую форму корпуса, характерную для серии 2РМТ. Посадочное отверстие диаметром 39 мм подразумевает монтаж изделия на панель соответствующей толщины и подготовку технологического отверстия в корпусе прибора. Приёмка «5» указывает на приёмочный уровень качества, соответствующий установленным требованиям к изделиям данного типа.

Артикул изделия — 4121. Обозначение 2РМТ39Б4Ш2В1В «5» полностью определяет конструктивное исполнение: серию 2РМТ, диаметр посадочной части 39 мм, блочную вилку с количеством и типом контактов, а также вариант покрытия и приёмку. Использование данного соединителя в аппаратуре обеспечивает стабильное электрическое соединение при соблюдении условий эксплуатации, указанных в технической документации.
