Назначение разъема 2РМТ39Б4Г2В1В

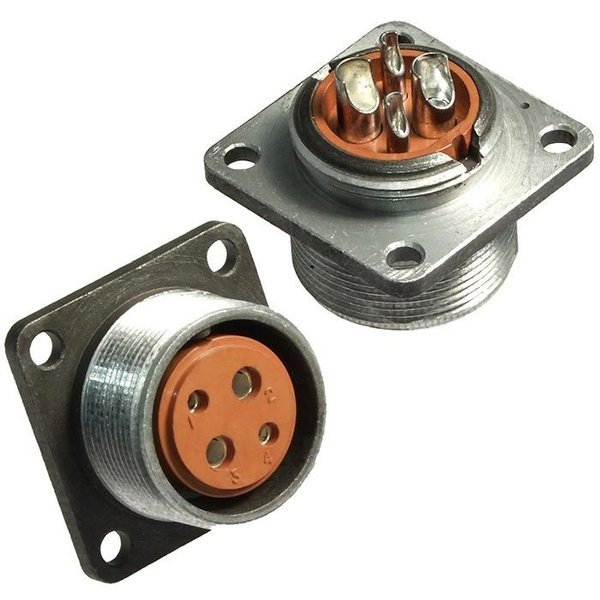

2РМТ39Б4Г2В1В от производителя Элекон — это цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для коммутации сигнальных и силовых линий в составе блоков, стоек и пультов управления, где требуется стабильный электрический контакт при воздействии внешних факторов.

Разъем относится к негерметичным, тропикоустойчивым соединителям с блочным исполнением корпуса, что обозначено буквой Б в маркировке. Такое исполнение позволяет монтировать изделие непосредственно на печатную плату или встраивать его в устройства общего назначения, обеспечивая удобство сборки и обслуживания аппаратуры.

Подтвержденные технические особенности

Конструкция соединителя включает условный размер корпуса 39 и четыре контакта диаметром 2 мм, что отражено в обозначении 4Г2. Контактная группа рассчитана на максимальную токовую нагрузку до 7 А на каждый контакт, а суммарная нагрузка на весь разъем достигает 28 А. Рабочее напряжение составляет до 560 В, что позволяет использовать изделие в цепях с повышенными требованиями к электрической прочности изоляции.

Покрытие контактов выполнено серебром, что обеспечивает низкое переходное сопротивление и стабильность соединения при длительной эксплуатации. Исполнение В1В подтверждает всеклиматическую устойчивость: разъем сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия.

• Серия: 2РМТ, цилиндрический низкочастотный соединитель.
• Условный размер корпуса: 39.
• Количество контактов: 4, диаметр каждого 2 мм.
• Покрытие контактов: серебро.
• Максимальный ток на контакт: 7 А, суммарно до 28 А.
• Рабочее напряжение: до 560 В.
• Температура эксплуатации: от минус 60 до плюс 100 градусов Цельсия.
• Исполнение корпуса: блочное, негерметичное, тропикоустойчивое.
• Приемка: «5».

Область применения и условия эксплуатации

Благодаря тропикоустойчивому исполнению разъем 2РМТ39Б4Г2В1В подходит для промышленной аппаратуры, эксплуатируемой в условиях повышенной влажности и тропического климата. Изделие востребовано в радиотехнических системах, приборах контроля и управления, а также в оборудовании, где требуется частая коммутация цепей и устойчивость к вибрационным и климатическим нагрузкам.

Производитель — АО «Завод Элекон» — гарантирует соответствие изделия ГОСТам по надежности контактов и изоляции. Блочное исполнение корпуса упрощает монтаж на печатную плату и позволяет использовать разъем в составе модульных конструкций. Приемка «5» подтверждает, что изделие прошло соответствующий контроль качества и пригодно для применения в ответственных узлах радиоэлектронной аппаратуры.
