Назначение и область применения

Соединитель 2РМТ39Б4Г2В1В относится к серии низкочастотных цилиндрических электрических разъемов промышленного типа 2РМТ. Изделие предназначено для использования в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надежное разъемное соединение электрических цепей в условиях повышенных механических нагрузок и широкого диапазона рабочих температур.

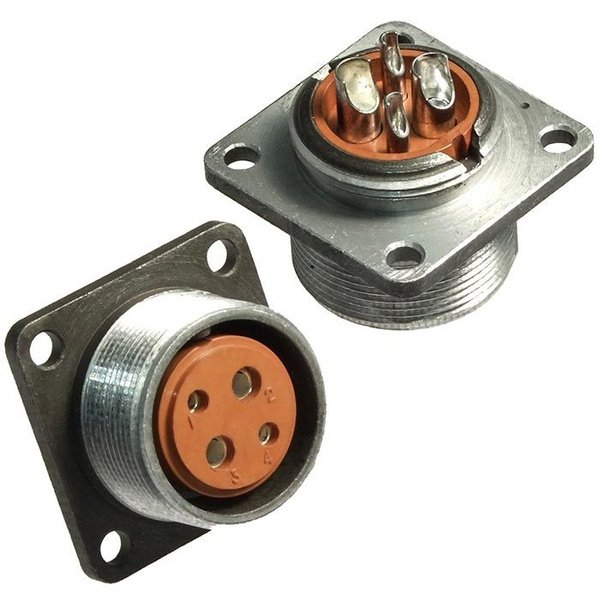

Данная модель представляет собой приборную (блочную) розетку для внутреннего монтажа. Конструктив корпуса типа Б предусматривает установку соединителя непосредственно в панель или корпус прибора, что обеспечивает стационарное и защищенное подключение ответной части — вилки соответствующего типоразмера. Разъем рассчитан на работу в цепях постоянного и переменного тока с частотой до нескольких мегагерц, что характерно для серии 2РМТ и позволяет применять его в различных электронных и электротехнических устройствах.

Расшифровка обозначения

Маркировка 2РМТ39Б4Г2В1В содержит информацию о конструктивных особенностях и исполнении соединителя:

• 2РМТ — тип низкочастотного цилиндрического соединителя общего назначения;
• 39 — типоразмер корпуса, диаметр посадочного отверстия порядка 39 мм;
• Б — вид корпуса: блочный, предназначен для монтажа в приборе или панели;
• 4 — количество контактов в данном исполнении (в отличие от 45-контактных вариантов той же серии);
• Г — часть соединителя: розетка (гнездо), а не вилка;
• 2 — дополнительный индекс, связанный с конструктивом или схемой контактов внутри корпуса;
• В — покрытие контактов: серебро (в отдельных исполнениях возможно сочетание серебра с золотом);
• 1 — максимальная рабочая температура окружающей среды порядка +100 °C;
• В — всеклиматическое исполнение, устойчивое к различным климатическим условиям.

Технические особенности

Соединитель 2РМТ39Б4Г2В1В спроектирован для работы в составе аппаратуры, эксплуатируемой в сложных условиях. Контакты с серебряным покрытием обеспечивают стабильное электрическое соединение и устойчивость к окислению, а блочная конструкция корпуса гарантирует механическую прочность крепления в панели. Всеклиматическое исполнение позволяет использовать разъем в устройствах, подверженных воздействию перепадов температур и повышенной влажности.

Рабочее напряжение для контактов данного типоразмера в серии 2РМТ может достигать значений в диапазоне от 560 до 700 В в зависимости от конкретной схемы расположения контактов и технических условий. Токовая нагрузка на одиночный контакт определяется диаметром контактных элементов и схемой соединения, что делает разъем пригодным для широкого круга задач — от слаботочных сигнальных цепей до силовых подключений умеренной мощности.

Применение и совместимость

Изделие применяется в качестве стационарного разъема на корпусах приборов, блоках питания, измерительной аппаратуре, пультах управления и другом радиоэлектронном оборудовании промышленного исполнения. Ответная часть для соединения — кабельная вилка соответствующего типоразмера и схемы контактов из той же серии 2РМТ, что обеспечивает полную совместимость внутри семейства разъемов.
