Назначение и область применения

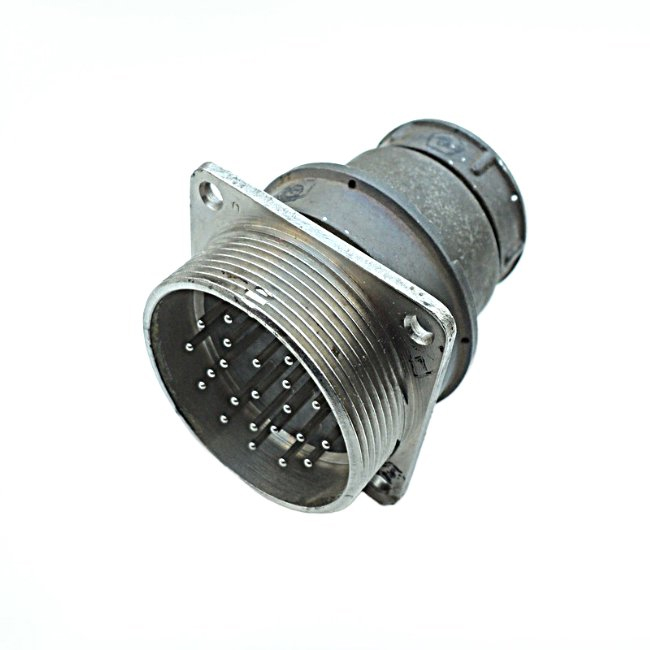

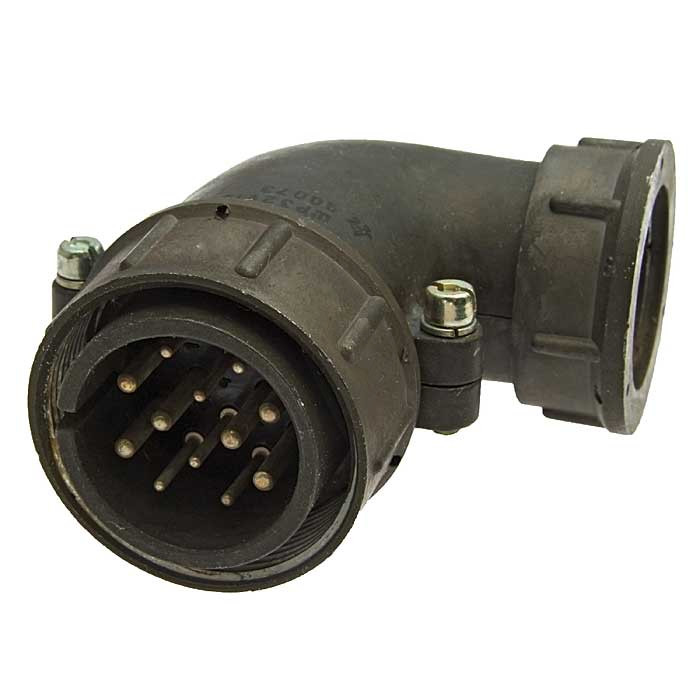

Разъём 2РМТ39Б4Г2В1БВ «5» представляет собой цилиндрический низкочастотный электрический соединитель серии 2РМТ, предназначенный для съёмного соединения цепей постоянного и переменного тока в радиоэлектронной, приборной и промышленной аппаратуре. Изделие рассчитано на работу в диапазоне частот до 3 мегагерц и применяется в устройствах, где требуется надёжное резьбовое сочленение, устойчивость к внешним воздействиям и возможность многократного перекоммутирования цепей.

Буква «Б» в обозначении указывает на блочное, то есть приборное исполнение корпуса, предназначенное для установки на панель или шасси. Такой вариант монтажа позволяет использовать разъём как стационарный узел сопряжения внутреннего монтажа аппаратуры с внешними кабельными соединениями. Изделие востребовано в составе контрольно-измерительной техники, источников питания, систем связи, промышленной автоматики и другого оборудования, эксплуатируемого в сложных климатических и механических условиях.

Расшифровка обозначения

Маркировка 2РМТ39Б4Г2В1БВ содержит полную информацию о конструктивных и эксплуатационных особенностях соединителя:

• 2РМТ — серия низкочастотных цилиндрических разъёмов с резьбовым соединением, тропикоустойчивых, негерметичных;
• 39 — условный габарит корпуса, соответствующий крупному типоразмеру с большим количеством контактов и повышенной токовой нагрузкой;
• Б — блочный вариант корпуса для монтажа на панель или шасси;
• 4 — модификация исполнения внутри типоразмера, определяющая конкретный вариант контактов и корпуса;
• Г2 — код контактной вставки и схемы расположения контактов, предназначенный для цепей с частотой до 3 мегагерц;
• В1 — всеклиматическое исполнение В2.1 по ГОСТ 15150-69, предусматривающее работу в широком диапазоне температур, при повышенной влажности и вибрационных нагрузках;
• БВ — дополнительная конструктивная и приёмочная характеристика, отражающая вариант по виду приёмки и исполнению;
• «5» — категория приёмки, присвоенная изделию.

Электрические характеристики

Серия 2РМТ39Г2, к которой относится данное изделие, характеризуется следующими основными электрическими параметрами. Максимальное рабочее напряжение в амплитудном значении достигает 560–700 вольт в зависимости от диаметра контактов. Токовая нагрузка на одиночный контакт определяется его диаметром: контакты диаметром 1 миллиметр рассчитаны на ток до 4–8 ампер, контакты диаметром 1,5 миллиметра — на ток до 7–15 ампер. Суммарная токовая нагрузка для исполнений с большим числом контактов серии 2РМТ39Б с вставкой Г2В1 составляет порядка 160–170 ампер.

Сопротивление изоляции в нормальных климатических условиях составляет не менее 1000–5000 мегаом, что обеспечивает стабильную работу цепей при высоких напряжениях. Ёмкость между соседними контактами не превышает единиц пикофарад и составляет около 6 пикофарад для близких по конструкции типономиналов. Рабочий диапазон частот до 3 мегагерц позволяет использовать соединитель в низкочастотных цепях, включая сигнальные линии и цепи питания.

Механическая и климатическая стойкость

Изделие рассчитано на эксплуатацию в диапазоне рабочих температур ориентировочно от минус 60 до плюс 100 градусов Цельсия, при этом смена температур допускается в пределах от минус 60 до плюс 150 или плюс 180 градусов в зависимости от конкретных технических условий. Такие характеристики подтверждают принадлежность разъёма к всеклиматическому исполнению и возможность применения в неотапливаемых помещениях, на открытом воздухе и в условиях резких перепадов температур.

По устойчивости к вибрационным нагрузкам изделие выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 1000 или 5000 герц с ускорением до 490 метров на секунду в квадрате, что соответствует 50 g. Ударная стойкость подтверждена способностью выдерживать одиночный механический удар с ускорением до 5000 метров на секунду в квадрате, то есть 500 g, а также многократные ударные воздействия. Резьбовое сочленение обеспечивает надёжную фиксацию и защиту от самопроизвольного расчленения при вибрациях и ударах.

Применение в аппаратуре

Благодаря сочетанию блочного исполнения, резьбового соединения, широкого температурного диапазона и высокой механической прочности разъём 2РМТ39Б4Г2В1БВ «5» пригоден для установки в приборы и блоки, эксплуатируемые в стационарных и подвижных комплексах. Изделие применяется для организации межблочных соединений, подключения внешних кабельных линий, коммутации питания и сигнальных цепей. Приёмка «5» подтверждает соответствие изделия установленным требованиям по качеству и надёжности.
