Назначение соединителя

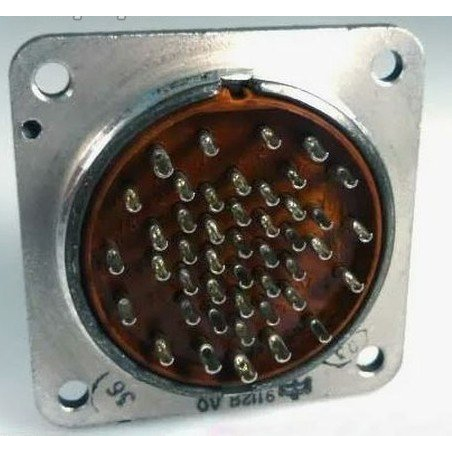

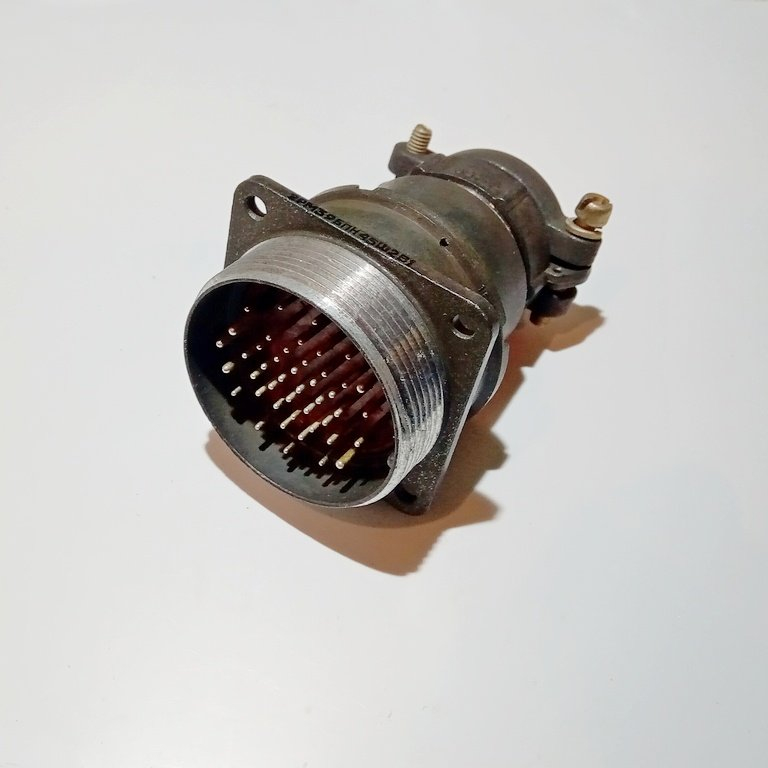

2РМТ39Б45Ш2В1В представляет собой цилиндрический низкочастотный блочный электрический соединитель-вилку общего назначения. Изделие предназначено для работы в цепях постоянного и переменного тока с частотой до 3 МГц и применяется для внутреннего объемного монтажа в радио- и электронной аппаратуре. Соединитель устанавливается непосредственно на блок или прибор, а не на кабель, что определяет его блочное (приборное) исполнение.

Вилка востребована в составе коммутационных узлов аппаратуры общего назначения, где требуется компактное и надежное соединение большого числа проводников в ограниченном объеме. Исполнение категории В обеспечивает всеклиматическое применение, а приемка «5» подтверждает соответствие изделия установленным требованиям качества.

Конструктивные особенности

Корпус соединителя выполнен из металла, изолятор изготовлен из карболита. Контакты являются извлекаемыми, а сочлененное положение фиксируется резьбовым соединением. Тип корпуса «Б» обозначает блочный (приборный) вариант без левой резьбы. Вилка выполнена без патрубка, то есть не предназначена для крепления кабеля и монтируется непосредственно на корпус блока или прибора.

Соединитель относится к негерметичным изделиям, при этом он обладает тропикоустойчивостью, что позволяет применять его во внутренних коммутационных соединениях аппаратуры, эксплуатируемой в различных климатических условиях.

Электрические параметры

Количество контактов составляет 45. Сочетание контактов «2» определяет стандартный набор диаметров и числа контактов в данном типоразмере. Покрытие контактов выполнено серебром; в отдельных вариантах исполнения допускается золотое покрытие.

• Рабочее напряжение — не более 560–700 В в зависимости от документации.
• Ток на одиночный контакт — до примерно 4 А.
• Суммарный ток — до порядка 167 А.
• Частотный диапазон рабочих цепей — до 3 МГц.

Климатические и механические условия эксплуатации

Рабочий диапазон температур составляет приблизительно от минус 60 до плюс 100 градусов Цельсия, при этом возможна смена температур до около плюс 150 градусов Цельсия. Соединитель рассчитан на эксплуатацию при вибрации в диапазоне частот от 1 до 1000 Гц с ускорением до примерно 50 g. Ресурс по числу сочленений-расчленений составляет не менее 500 циклов.

Указанные характеристики подтверждают пригодность вилки для применения в аппаратуре, работающей в жестких условиях, включая воздействие вибрационных нагрузок и широкого диапазона температур.

Применение и особенности исполнения

Вилка 2РМТ39Б45Ш2В1В применяется для внутренних коммутационных соединений в аппаратуре общего назначения. Она устанавливается на блок или прибор, обеспечивая электрическую связь между узлами и модулями. Блочное исполнение без патрубка исключает использование изделия в качестве кабельного соединителя.

1. Монтаж производится непосредственно на корпус блока или прибора.
2. Сочленение с ответной частью фиксируется резьбовым соединением.
3. Извлекаемые контакты допускают обслуживание и замену при необходимости.
4. Изделие не является герметичным, но сохраняет работоспособность в тропических условиях.

Дополнительные сведения

Соединитель выпускается с приемкой «5». Год выпуска указан как 91-92. Артикул изделия — 70180. Категория товара — 2РМТ. Изделие относится к низкочастотным цилиндрическим соединителям общего назначения и предназначено для эксплуатации в составе радио- и электронной аппаратуры с внутренним объемным монтажом.

Благодаря сочетанию 45 контактов, серебряному покрытию контактной группы и стойкости к вибрационным и температурным воздействиям, вилка обеспечивает надежное соединение в ответственных узлах аппаратуры. При подборе ответной части и монтаже следует руководствоваться эксплуатационной документацией на конкретное изделие.
