Назначение соединителя 2РМТ39Б45Ш2В1В

2РМТ39Б45Ш2В1В — цилиндрический низкочастотный электрический соединитель производства компании «Элекон» (АО «Завод Элекон», Казань). Изделие предназначено для надёжного соединения и разъединения электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 700 В.

Соединитель применяется в электро- и радиоаппаратуре специального и общего назначения для внутренних соединений проводов, кабелей, узлов и блоков. Конструкция рассчитана на эксплуатацию в сложных условиях благодаря тропикоустойчивости и всеклиматическому исполнению В2.1 по ГОСТ 15150-69.

Конструктивные особенности

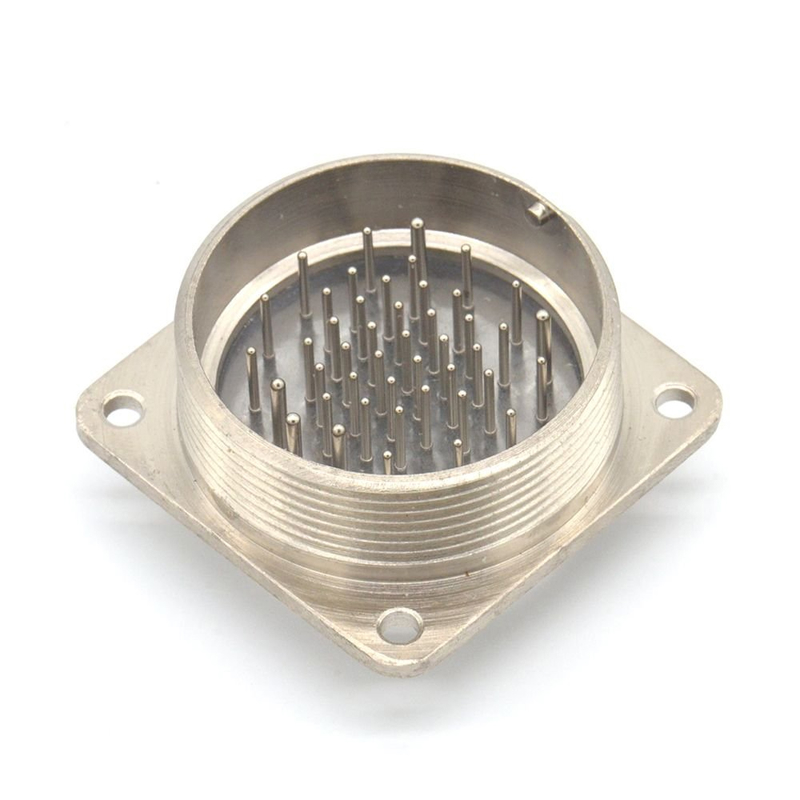

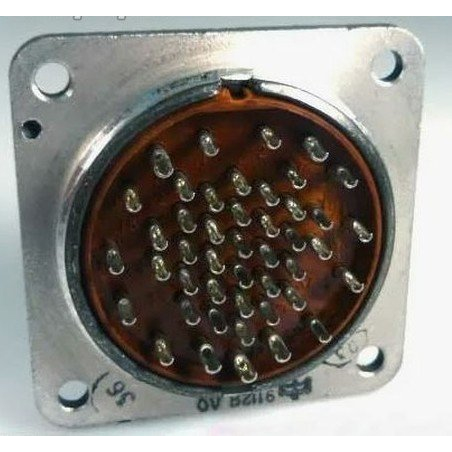

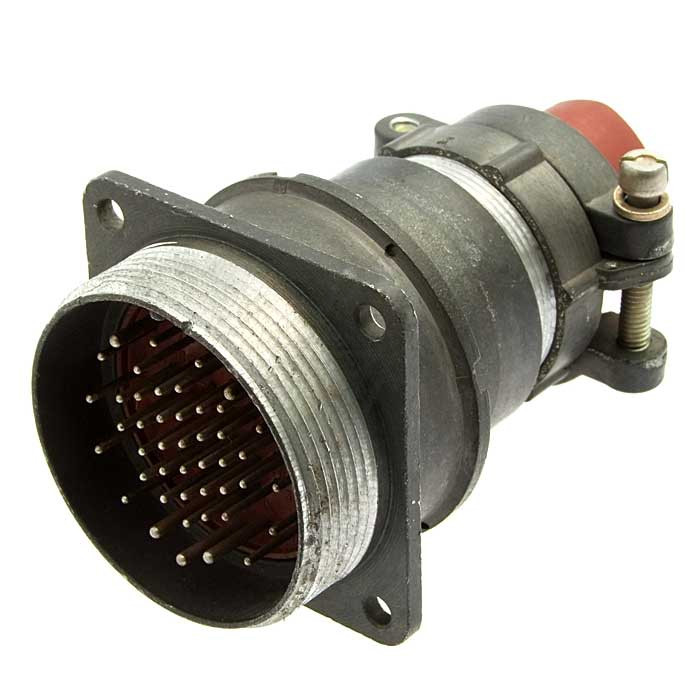

2РМТ39Б45Ш2В1В представляет собой негерметичный блочный соединитель (блочную вилку) с 45 контактами. Схема расположения контактов и габаритные размеры приведены на изображении товара.

• Резьбовая фиксация сочленённого положения.
• Одношпоночная поляризация корпусов, исключающая неправильное сочленение.
• Контакты с покрытием серебром или золотом.
• Корпус из карболита.
• Монтаж объёмный пайкой, без патрубка.

Такое исполнение обеспечивает стабильный электрический контакт и механическую прочность соединения при работе в условиях вибрации и перепадов температур.

Технические характеристики

• Максимальное рабочее напряжение: 700 В.
• Рабочий ток на контакт: от 4 А до 36 А в зависимости от диаметра контактов.
• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия.
• Сопротивление изоляции: не менее 5000 МОм.
• Синусоидальная вибрация: диапазон частот от 1 до 5000 Гц.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: 15 лет.

Применение и условия эксплуатации

Соединитель востребован в аппаратуре, где требуется передача низкочастотных сигналов и питающих напряжений между блоками, узлами и кабельными сборками. Всеклиматическое исполнение В2.1 по ГОСТ 15150-69 и тропикоустойчивость позволяют использовать изделие в регионах с влажным и жарким климатом, а также в условиях повышенной влажности и воздействия плесневых грибков.

Соответствие стандартам и категории качества

Изделие выпускается в соответствии с техническими условиями ТУ ГЕ0.364.126ТУ или АШДК.434410.062ТУ. Доступные категории качества: ОТК, ВП или ОС. Страна производства — Россия (Республика Татарстан, город Казань).
