Назначение и общие сведения

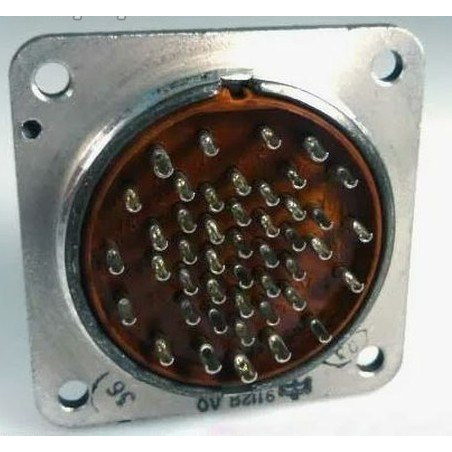

2РМТ39Б45Ш2В1В «5» — электрический цилиндрический низкочастотный соединитель серии 2РМТ с блочным приборным корпусом. Это вилка с 45 контактами диаметром 1 мм, предназначенная для работы в цепях постоянного и переменного тока частотой до 3 МГц. Артикул товара — 40410, категория — 2РМТ. В кратком описании каталога указаны технические условия ГЕ0.364.126 ТУ. Производитель в предоставленных сведениях не указан.

Соединитель относится к изделиям общего назначения и предназначен для внутреннего объемного монтажа в радиоэлектронной и радиотехнической аппаратуре. Конструкция выполнена негерметичной, с резьбовым сочленением и одношпоночной поляризацией. Для исполнения указана приемка «5»; в учетных характеристиках приведен год 85-87.

Подтвержденные технические особенности

Электрические параметры

• Число контактов: 45.
• Диаметр контакта: 1 мм.
• Диаметр посадочного отверстия: 39 мм.
• Максимальное рабочее напряжение: до 560 В.
• Токовая нагрузка: до 50 А.
• Сопротивление изоляции: не менее 1000 МОм.
• Рабочая частота цепей: до 3 МГц.

Отдельные значения по контактам и суммарной нагрузке в предоставленных данных не указаны. Перечисленные электрические величины приведены в рамках подтвержденных характеристик соединителя.

Конструкция и присоединение

• Тип: вилка приборная с блочным корпусом.
• Сочленение: резьбовое.
• Поляризация: одношпоночная.
• Герметичность: негерметичное исполнение.
• Контакты: извлекаемые, с серебряным покрытием (В).
• Монтаж: обжимка.
• Исполнение: тропикоустойчивое, всеклиматическое (В).

Извлекаемые контакты с серебряным покрытием и обжимной монтаж упрощают сборку и обслуживание соединителя. Резьбовое сочленение и одношпоночная поляризация обеспечивают фиксацию сочленения и заданное взаимное положение при подключении. Негерметичное исполнение ограничивает применение условиями, для которых герметичность не требуется.

Условия эксплуатации и ресурс

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия.
• Количество сочленений-расчленений: до 500.
• Минимальная наработка: 5000 часов.
• Срок сохраняемости: 25 лет.
• Вибрация: 1–1000 Гц при ускорении до 490 метров в секунду в квадрате.
• Удары: одиночные удары.

Соединитель рассчитан на эксплуатацию в широком температурном диапазоне и выдерживает вибрационные нагрузки с указанными параметрами, а также одиночные удары. Ресурсные показатели — до 500 сочленений-расчленений, минимальная наработка 5000 часов и срок сохраняемости 25 лет — приведены в подтвержденных данных.

Применение

2РМТ39Б45Ш2В1В «5» применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для внутреннего объемного монтажа. Он подходит для электрических цепей постоянного и переменного тока с частотой до 3 МГц. Тропикоустойчивое всеклиматическое исполнение В и рабочий температурный диапазон от минус 60 до плюс 100 градусов Цельсия позволяют использовать изделие в аппаратуре, эксплуатируемой в различных климатических условиях.

Применение соединителя целесообразно в тех узлах, где требуется приборная вилка с 45 контактами диаметром 1 мм, резьбовым сочленением и одношпоночной поляризацией. Для монтажа используется обжимка; контакты выполнены извлекаемыми и имеют серебряное покрытие. Негерметичное исполнение означает, что изделие не предназначено для работы в условиях, где требуется герметичность.

Учетные данные и техническая документация

Артикул изделия — 40410. Категория — 2РМТ. В карточке товара указаны приемка «5» и год 85-87. Краткое описание каталога содержит обозначение ГЕ0.364.126 ТУ. Производитель в предоставленных сведениях не указан.

В карточке товара приведен технический чертеж с указанием габаритов, схемы расположения контактов и ключевых размеров. Для проверки габаритов и расположения контактов следует использовать этот чертеж и обозначение технических условий ГЕ0.364.126 ТУ.
