Назначение

Соединитель 2РМТ39Б45Ш2В1В «5» (артикул 40409) — электрический цилиндрический низкочастотный соединитель серии 2РМТ. Он предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Исполнение — негерметичное, тропикоустойчивое.

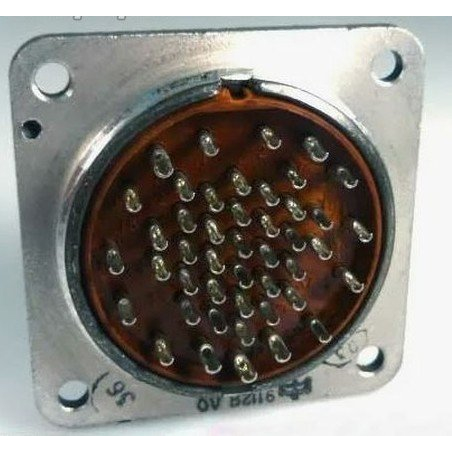

По конструкции это блочная вилка, то есть приборная часть соединителя. Она имеет 45 контактов диаметром 1 мм, резьбовое сочленение и посадочное отверстие диаметром 39 мм. Товар относится к категории 2РМТ; технические условия — ГЕ0.364.126 ТУ.

Подтверждённые особенности

• Тип: электрический цилиндрический низкочастотный соединитель, негерметичный, тропикоустойчивый.
• Конструктивное исполнение: блочная вилка (приборная часть), корпус блочный без патрубка.
• Количество контактов: 45, диаметр контакта — 1 мм.
• Сочленение: резьбовое; диаметр посадочного отверстия — 39 мм.
• Монтаж: внутренний методом обжимки; контакты извлекаемые.
• Покрытие контактов: серебро или золото.
• Климатическое исполнение: В (всеклиматическое по ГОСТ 15150-69).
• Приёмка: «5»; год: 91–92; артикул: 40409; технические условия: ГЕ0.364.126 ТУ.

Электрические параметры

• Максимальное рабочее напряжение — до 560 В.
• Токовая нагрузка на контакт — до 50 А.
• Сопротивление изоляции — не менее 1000 МОм.
• Рабочая частота цепей — до 3 МГц.

Конструкция и устойчивость к воздействиям

Корпус соединителя — блочный, без патрубка. Монтаж выполняется внутренним методом обжимки, а контакты являются извлекаемыми. Покрытие контактов — серебряное или золотое. Конструкция поясняется техническим чертежом: на нём показаны габариты, схема расположения контактов и размеры, в том числе 25 мм и 12,8 мм.

Изделие выдерживает вибрацию в диапазоне от 1 до 1000 Гц с ускорением до 50 g, а также одиночные удары. Диапазон рабочих температур — от минус 60 до плюс 100 °C; возможен кратковременный нагрев до плюс 150 °C.

Условия эксплуатации и ресурс

Соединитель рассчитан на работу при температуре от минус 60 до плюс 100 °C. Кратковременно допускается нагрев до плюс 150 °C. Исполнение В по ГОСТ 15150-69 является всеклиматическим; изделие выполнено тропикоустойчивым и негерметичным.

Ресурсные характеристики: не менее 500 циклов сочленения и расчленения, наработка 5000 часов и срок сохраняемости 25 лет.

Применение

Соединитель применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения. Он подходит для электрических цепей постоянного и переменного тока с частотой до 3 МГц, где требуется цилиндрическое резьбовое сочленение и блочный монтаж приборной части.

При применении учитывают, что соединитель является негерметичным, а электрические параметры ограничены значениями до 560 В и до 50 А на контакт. Исполнение В по ГОСТ 15150-69 и тропикоустойчивое исполнение относятся к условиям эксплуатации, указанным для серии 2РМТ.

Ключевые сведения

• Название: 2РМТ39Б45Ш2В1В «5».
• Артикул: 40409.
• Категория: 2РМТ.
• Технические условия: ГЕ0.364.126 ТУ.
• Приёмка: «5».
• Год: 91–92.
