Назначение

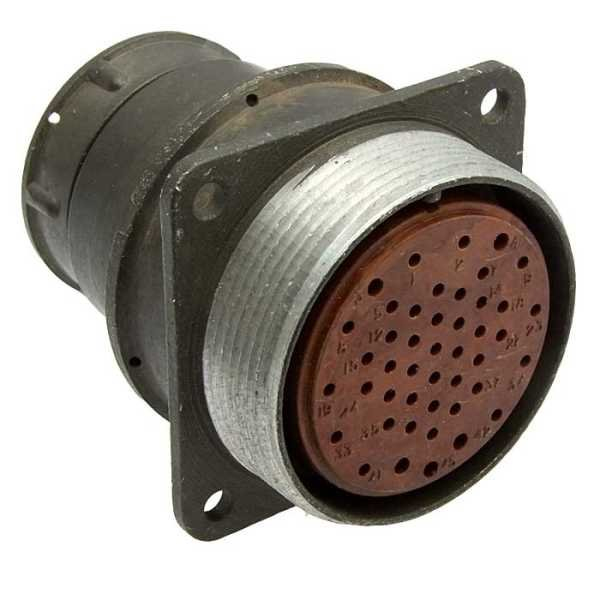

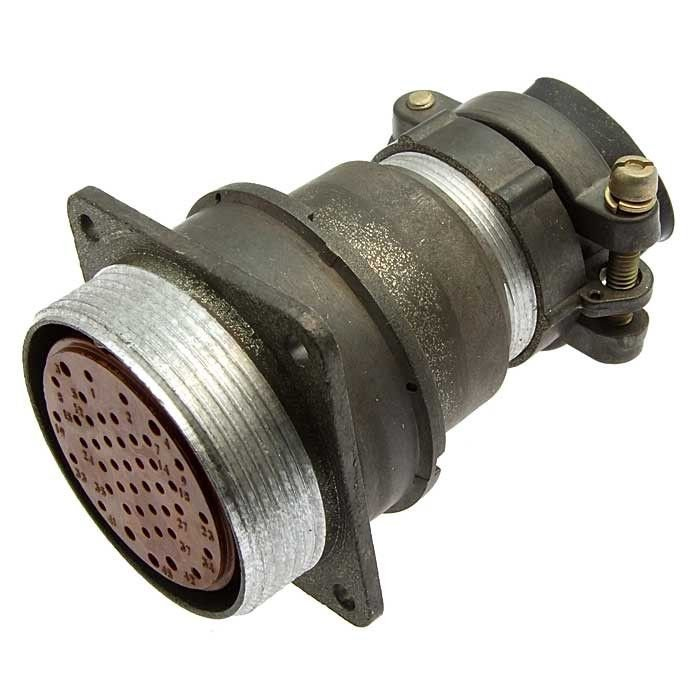

2РМТ39Б45Г2В1В представляет собой блочную розетку из серии 2РМТ. Это низкочастотный цилиндрический негерметичный тропикоустойчивый разъём, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Изделие применяется для создания много-контактных электрических соединений в составе приборов и оборудования. Артикул товара — 70179, категория — 2РМТ.

Конструкция относится к классу негерметичных разъёмов: она не рассчитана на работу под давлением или в условиях прямого воздействия влаги, но при этом обладает тропикоустойчивым исполнением. Разъём предназначен для эксплуатации в условиях повышенной влажности и температуры, характерных для тропического климата, что делает его пригодным для соответствующего оборудования.

Подтверждённые особенности

Расшифровка обозначения 2РМТ39Б45Г2В1В отражает ключевые конструктивные признаки изделия:

• 2РМТ — серия низкочастотных цилиндрических негерметичных тропикоустойчивых разъёмов.
• 39 — диаметр монтажного отверстия, равный 39 мм.
• Б — блочное исполнение корпуса.
• 45 — количество контактов.
• Г2 — покрытие контактов серебром.
• В1В — исполнение для приборных применений без патрубка.

Контакты имеют диаметр 1 мм. Максимальное рабочее напряжение разъёма достигает 560 В. Токовая нагрузка на одиночный контакт составляет до 8 А и зависит от конкретных условий эксплуатации.

Корпус часто изготавливается из карболита в соответствии с ТУ ГЕ0.364.126ТУ. Такое исполнение обеспечивает тропикоустойчивость и надёжность в различных условиях работы. Розетка является составной частью разъёмного соединения, то есть работает в паре с ответной частью соответствующего типа.

Применение

Розетка 2РМТ39Б45Г2В1В применяется в промышленной электронике, измерительной технике и оборудовании, где требуется много-контактное соединение. Благодаря 45 контактам и блочному корпусу она подходит для приборов, в которых необходимо передавать большое число сигналов и цепей питания через один разъём.

Области использования включают:

1. Промышленную электронику и блоки управления, где важна компактная организация множества соединений.
2. Измерительные приборы и измерительную технику, требующую стабильной передачи сигналов в низкочастотном диапазоне.
3. Оборудование, эксплуатируемое в условиях повышенной влажности и температуры, поскольку разъём выполнен тропикоустойчивым.
4. Приборные применения, для которых предусмотрено исполнение без патрубка.

При подборе ответной части и монтаже следует учитывать диаметр монтажного отверстия 39 мм, количество и диаметр контактов, а также допустимые значения напряжения и тока. Для раскрытия полных эксплуатационных характеристик необходимо обращаться к техническим условиям ТУ ГЕ0.364.126ТУ и сопроводительной документации на конкретную партию изделий.
