Назначение разъёма 2РМТ39Б45Г2В1В

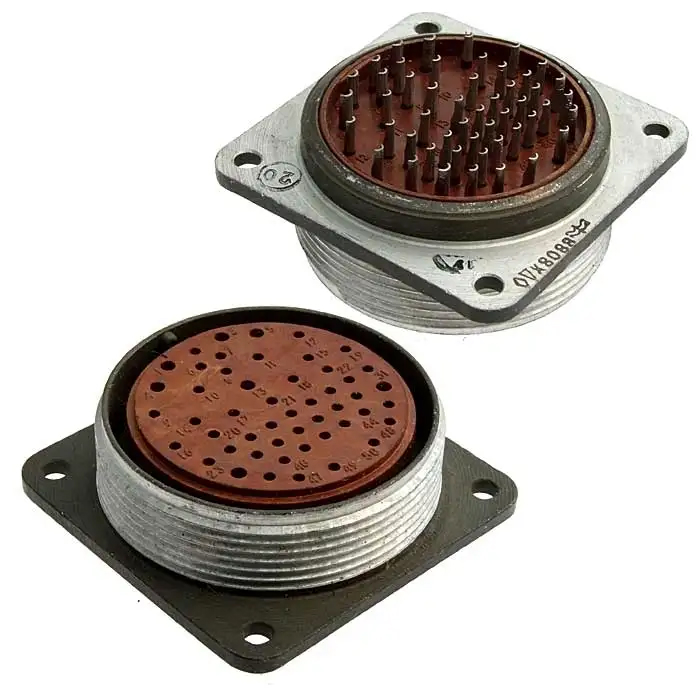

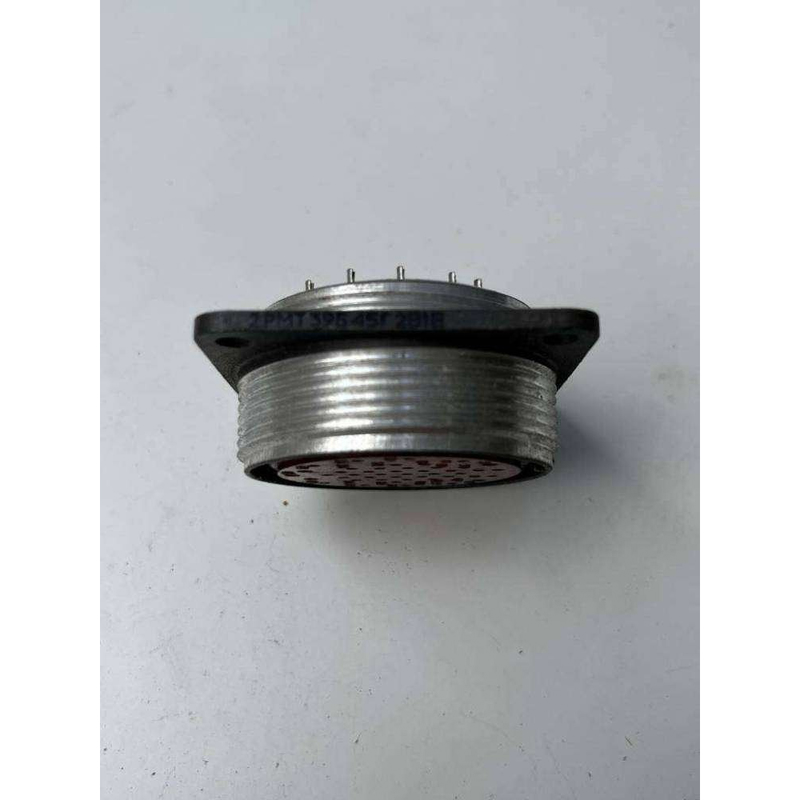

Разъём 2РМТ39Б45Г2В1В производства АО «Завод Элекон» представляет собой цилиндрический низкочастотный соединитель серии 2РМТ. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока в промышленной и радиоэлектронной аппаратуре. Розетка блочного типа применяется там, где требуется компактное и надёжное сочленение с ответной вилкой при повышенных требованиях к стойкости к внешним воздействиям.

Климатическое исполнение В2.1 соответствует тропико- и влагостойкому варианту, что допускает эксплуатацию в условиях высокой влажности и повышенных температур. Разъём относится к негерметичным соединителям, то есть не предназначен для работы при прямом воздействии воды или в среде с избыточным давлением.

Подтверждённые особенности и технические характеристики

Конструкция и материалы

• Тип: цилиндрический низкочастотный негерметичный соединитель, климатическое исполнение В2.1.
• Габариты корпуса: примерно 46 на 46 на 25 мм.
• Материал корпуса: алюминиевый сплав А-22 с оксидным покрытием серого цвета.
• Метод сочленения: резьбовой, с накидной гайкой, шаг резьбы M42 на 1,5 мм.
• Изолятор выполнен из карболита.
• Поляризация: одношпоночная ориентация корпуса и паз для правильного сочленения с вилкой.

Контактная система

• Количество контактов: 45 гнёзд.
• Состав контактов: 40 контактов диаметром 1 мм и 5 контактов диаметром 1,5 мм.
• Материал контактов: латунь ЛС59-1, покрытие — серебро (Ag).
• Максимальный ток на контакт: до 4 А для контактов диаметром 1 мм и до 8 А для контактов диаметром 1,5 мм.
• Сочетание контактов с разными диаметрами применено для разделения цепей по токам и назначению.

Условия эксплуатации и ресурс

Рабочий диапазон температур составляет примерно от минус 60 до плюс 100 градусов Цельсия при относительной влажности до 98 процентов при плюс 25 градусах Цельсия. Разъём выдерживает синусоидальную вибрацию до 50g, ударные нагрузки до 100g многократного действия и до 500g однократного действия, а также акустический шум до 170 дБ.

Ресурс составляет порядка 500 циклов сочленения и расчленения. Минимальная наработка при максимальной температуре контакта 80 градусов Цельсия — около 175 000 часов, гарантированная минимальная наработка — 1000 часов.

Применение и монтаж

Разъём применяется в промышленной и радиоэлектронной аппаратуре для коммутации цепей постоянного и переменного тока. Благодаря большому числу контактов и разделению их по допустимому току он подходит для многожильных жгутов и блоков, где требуется одновременная передача силовых и сигнальных цепей.

1. Механический монтаж выполняется на панель: предусмотрены отверстия под болты диаметром 3,4 мм с расстоянием между ними 37 мм.
2. Электрическое подключение производится пайкой проводов в контактные гнёзда.
3. Сочленение с ответной вилкой осуществляется по резьбе M42 на 1,5 мм с помощью накидной гайки, при этом одношпоночная ориентация и паз обеспечивают правильное взаимное положение частей.

Перед монтажом следует учитывать, что соединитель негерметичен, поэтому место установки должно быть защищено от прямого попадания влаги. Соблюдение поляризации при сочленении исключает повреждение контактов и обеспечивает стабильный электрический контакт на протяжении всего заявленного ресурса.
