Разъём 2РМТ39Б45Г2В1В производства завода «Элекон» — цилиндрический низкочастотный негерметичный соединитель серии 2РМТ. Он предназначен для соединения и разъединения электрических цепей постоянного и переменного тока в технике общего и ответственного назначения, в том числе в условиях тропического климата. Артикул позиции — 50424.

Назначение и область применения

Соединитель применяется для коммутации электрических цепей постоянного и переменного тока. Допускается эксплуатация в составе техники общего и ответственного назначения, в том числе в условиях тропического климата. Изделие относится к категории 2РМТ и выпускается производителем «Элекон».

Конструкция и материалы

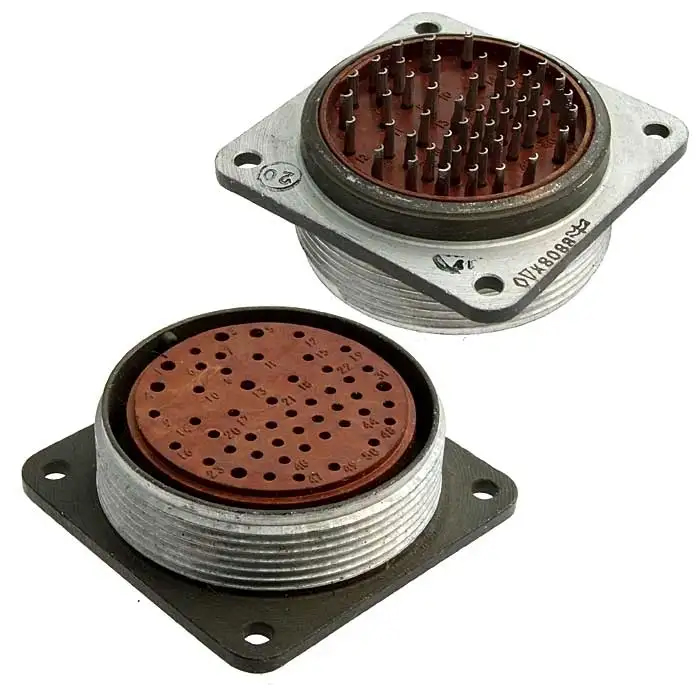

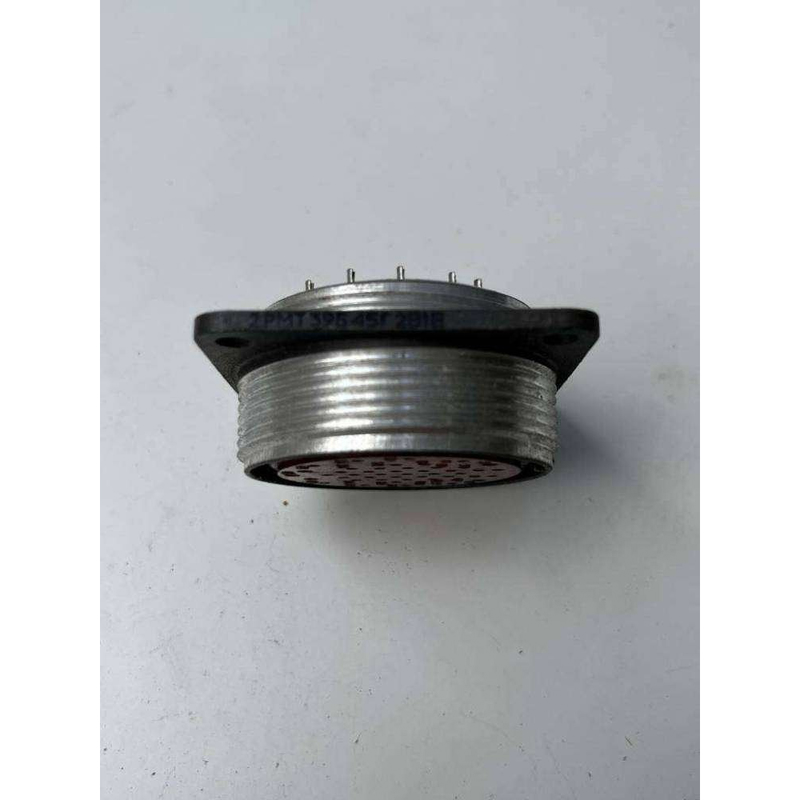

Разъём выполнен в виде блочной розетки приборного типа. Корпус изготовлен из алюминиевого сплава А‑22, оксидирован и окрашен в серый цвет. Изолятор выполнен из карболита коричневого цвета. Сопряжение производится с помощью резьбовой фиксации гайкой с шагом M42×1,5.

Контактная часть состоит из двух типоразмеров круглых гнёзд:

• 40 контактов диаметром 1,0 мм;
• 5 контактов диаметром 1,5 мм.

Все контакты изготовлены из латуни с покрытием серебром и являются извлекаемыми. Электрическое присоединение выполняется пайкой к контактам. Крепление розетки на панель производится через два монтажных отверстия с расстоянием между ними 37 мм.

Технические характеристики

Максимальный рабочий ток на контакт составляет до 4 А для контактов диаметром 1,0 мм и до 8 А для контактов диаметром 1,5 мм. Номинальное рабочее напряжение — до 700 В. Максимальная электрическая прочность изоляции — около 2300 В. Сопротивление контактов — не более 5 мОм для контактов диаметром 1,0 мм и не более 2,5 мОм для контактов диаметром 1,5 мм.

Условия эксплуатации

Разъём рассчитан на работу в интервале температур от минус 60 градусов Цельсия до плюс 100 градусов Цельсия при относительной влажности до 98 процентов (при плюс 25 градусах Цельсия) и широком диапазоне атмосферного давления. Это соответствует климатическому исполнению В2.1.

Изделие спроектировано с учётом механических нагрузок:

• вибрация до 50 g;
• многократные удары до 100 g;
• одиночные удары до 500 g;
• высокий уровень акустического шума до 170 дБ.

Ресурс и срок хранения

Разъём рассчитан на не менее 1000 часов работы и не менее 500 циклов сочленения и разъединения. Минимальный срок хранения по техническим условиям составляет 15 лет.
