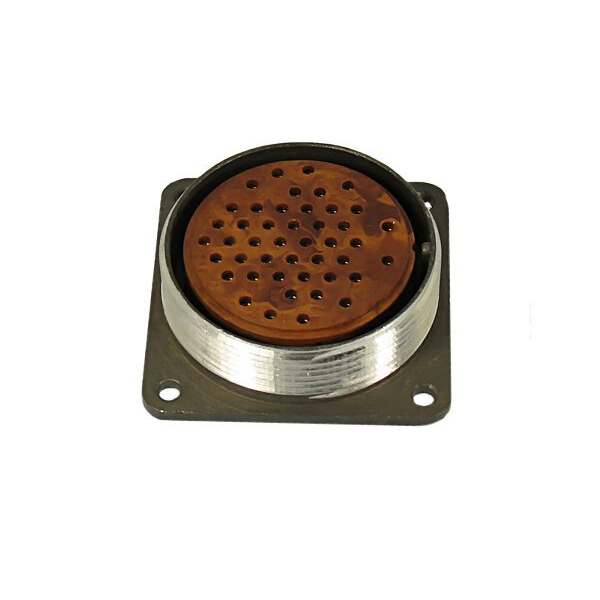

2РМТ39Б45Г2В1В 91г «5»
Технические характеристики
2РМТ39Б45Г2В1В
2РМТ39Б45Г2В1В — это цилиндрический низкочастотный розеточный соединитель серии 2РМТ, рассчитанный на работу в цепях постоянного и переменного тока до 3 МГц.
Назначение
Этот соединитель применяют в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. У него резьбовое сочленение и одношпоночная поляризация корпуса, что помогает правильно ориентировать разъём при подключении.
Основные параметры
Количество контактов: 45.
Максимальное рабочее напряжение: до 560 В для контактов диаметром 1 мм, в некоторых источниках указывается до 700 В в зависимости от исполнения.
Токовая нагрузка на одиночный контакт: до 4 А для контактов 1 мм.
Суммарная токовая нагрузка: до 167 А.
Сопротивление изоляции: не менее 1000 МОм, а в ряде карточек — не менее 5000 МОм в нормальных климатических условиях.
Конструкция и исполнение
Это негерметичный соединитель с корпусом блочного типа; в карточках также указывается цилиндрическое исполнение и приборная розетка. В зависимости от исполнения контакты могут иметь серебряное или золотое покрытие, а монтаж часто выполняется обжимкой. Климатическое исполнение — всеклиматическое, обозначаемое буквой В.
Условия работы
Для этого соединителя указываются широкий температурный диапазон, от -60 до +100 °C, а также стойкость к вибрации, ударам, влажному теплу, инею, росе, соляному туману, солнечному излучению и озону. Также приводится ресурс по числу сочленений и срок сохраняемости до 25 лет.
Что важно знать
Если нужен этот разъём для подбора замены, ключевые признаки такие: 45 контактов, серия 2РМТ, розетка, всеклиматическое исполнение В и резьбовое сочленение. По маркировке он относится именно к приборной розетке с конкретным типоразмером корпуса 39 и схемой контактов Б45.
Описание
Назначение и область применения
Цилиндрический низкочастотный розеточный соединитель 2РМТ39Б45Г2В1В «5» серии 2РМТ предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц. Устройство применяется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Резьбовое сочленение и одношпоночная поляризация корпуса обеспечивают надёжное соединение и правильную ориентацию разъёма при подключении.
Основные технические характеристики
Соединитель имеет 45 контактов и рассчитан на следующие электрические параметры:
- Максимальное рабочее напряжение: до 560 В для контактов диаметром 1 мм (в отдельных источниках указывается до 700 В в зависимости от исполнения).
- Токовая нагрузка на одиночный контакт: до 4 А для контактов диаметром 1 мм.
- Суммарная токовая нагрузка: до 167 А.
- Сопротивление изоляции: не менее 1000 МОм, в ряде карточек — не менее 5000 МОм в нормальных климатических условиях.
Конструкция и исполнение
Соединитель выполнен в негерметичном варианте с корпусом блочного типа и имеет цилиндрическое исполнение. Он представляет собой приборную розетку. В зависимости от конкретного исполнения контакты могут иметь серебряное или золотое покрытие, а монтаж чаще всего выполняется методом обжимки. Климатическое исполнение — всеклиматическое, обозначаемое буквой «В» в маркировке.
Условия эксплуатации и стойкость
Изделие рассчитано на широкий температурный диапазон: от минус 60 до плюс 100 °C. Соединитель устойчив к воздействию вибрации, ударов, влажного тепла, инея, росы, соляного тумана, солнечного излучения и озона. Производителем заявлен ресурс по числу сочленений и срок сохраняемости до 25 лет.
Особенности маркировки и подбор замены
При подборе аналога или замены важно учитывать ключевые признаки: 45 контактов, серия 2РМТ, розеточное исполнение, всеклиматическое исполнение «В» и резьбовое сочленение. По маркировке соединитель относится к приборной розетке с конкретным типоразмером корпуса 39 и схемой контактов Б45.
Дополнительные сведения
Артикул изделия: 40408. Приёмка: «5». Год выпуска: 91.
