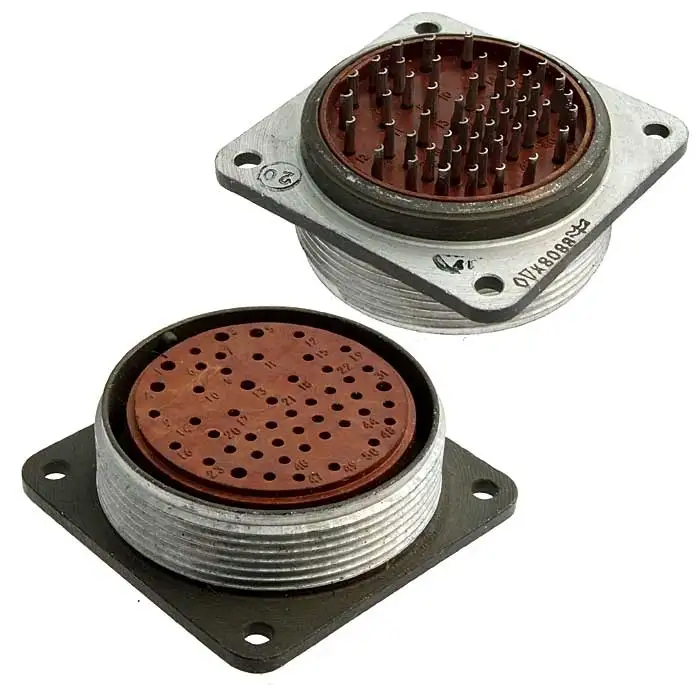

2РМТ39Б45Г2В1В: блочный цилиндрический разъём для надёжных электрических соединений

2РМТ39Б45Г2В1В — низкочастотный цилиндрический разъём серии 2РМТ, рассчитанный на создание стабильных разъёмных соединений в цепях постоянного и переменного тока. Исполнение в виде блочной розетки делает его удобным для стационарной установки на корпусах приборов, шкафах управления, электронных модулях и другом промышленном оборудовании.

Модель относится к тропикоустойчивому, негерметичному типу соединителей с резьбовой фиксацией. Такое решение помогает обеспечить прочное сочленение частей разъёма и снизить вероятность самопроизвольного разъединения при вибрационных и эксплуатационных нагрузках.

Основные характеристики 2РМТ39Б45Г2В1В

Разъём имеет условный размер корпуса 39 и выполнен в блочной приборной конструкции. В его составе предусмотрено 45 гнездовых контактов: 40 контактов диаметром 1 мм и 5 контактов диаметром 1,5 мм. Контактная группа с таким сочетанием подходит для одновременного подключения сигнальных и силовых электрических линий в пределах возможностей конкретной схемы.

Указанное сочетание контактов соответствует исполнению «45Г2»: 40 контактов диаметром 1 мм рассчитаны на ток до 4 А на контакт, а 5 контактов диаметром 1,5 мм — до 8 А на контакт. Максимальная суммарная нагрузка для разъёма может достигать 167 А при соблюдении условий эксплуатации и правил распределения нагрузки по контактам.

Расшифровка маркировки

Маркировка 2РМТ39Б45Г2В1В содержит сведения о конструктивном и климатическом исполнении изделия:

• 2РМТ — серия низкочастотных цилиндрических тропикоустойчивых соединителей.

• 39 — условный размер корпуса.

• Б — блочное, приборное исполнение корпуса.

• 45 — количество контактов.

• Г — розетка с гнездовыми контактами.

• 2 — сочетание контактов: 40 контактов Ø1 мм и 5 контактов Ø1,5 мм.

• В — серебряное покрытие контактных элементов.

• 1 — теплостойкое исполнение до +100 °C.

• В — всеклиматическое исполнение.

Электрические и эксплуатационные свойства

Разъём 2РМТ39Б45Г2В1В предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Для типоисполнений серии указывается рабочее напряжение до 560–700 В — конкретное допустимое значение зависит от диаметра контактов и условий применения.

Серебряное покрытие контактных поверхностей способствует снижению переходного сопротивления и поддержанию качества электрического контакта. Для контактов Ø1 мм сопротивление контакта заявляется не более 5 мОм, а для контактов Ø1,5 мм — не более 2,5 мОм.

Важные эксплуатационные параметры:

• диапазон рабочих температур — от −60 до +100 °C;

• сопротивление изоляции — до 5000 МОм в нормальных климатических условиях;

• ресурс сочленений и расчленений — до 500 циклов;

• резьбовая фиксация в соединённом состоянии;

• возможность извлечения контактов при обслуживании;

• устойчивость к вибрационным и механическим воздействиям в пределах требований серии.

Где применяется разъём

Цилиндрическая розетка 2РМТ39Б45Г2В1В применяется там, где необходимо надёжно подключать многоконтактные кабельные сборки к оборудованию. Блочный формат позволяет закреплять разъём на панели или корпусе аппаратуры и получать удобную точку подключения для ответной кабельной части.

Типичные направления использования:

• системы автоматики и промышленного управления;

• контрольно-измерительная техника;

• приборостроение;

• телекоммуникационные и радиоэлектронные комплексы;

• оборудование специального назначения;

• распределительные и коммутационные устройства;

• транспортная, энергетическая и производственная аппаратура.

При подборе ответной части важно проверить совместимость по серии 2РМТ, размеру корпуса 39, числу и расположению контактов, сочетанию «45Г2», типу контактов и требуемому климатическому исполнению. Также необходимо учитывать реальную токовую нагрузку на каждый контакт, требования к монтажу, сечению проводников и условиям окружающей среды.

2РМТ39Б45Г2В1В представляет собой функциональное решение для многоконтактного подключения оборудования: 45-контактная схема, резьбовое соединение, серебряные контакты и всеклиматическое исполнение позволяют использовать разъём в ответственных электротехнических и электронных системах.
