2РМТ39Б45Г2В1БВ

Цена: ПОД ЗАКАЗ

Технические характеристики

Соединители 2рмт39б45г2в1бв (5)

Соединители 2РМТ39Б45Г2В1БВ являются частью серии 2РМТ, которые предназначены для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Эти соединители имеют максимальное рабочее напряжение 560 или 700 В, в зависимости от типономинала.

Основные характеристики:

Тип соединителя : Негерметичный, тропикоустойчивый.
Климатическое исполнение : Всеклиматическое.
Вид корпуса : Блочный (приборный).
Исполнение монтажной части : Без патрубка или с прямым патрубком.
Сочленение : Резьбовое.
Поляризация корпусов : Одношпоночная.
Покрытие контактов : Золото или серебро (в данном случае серебро).

Технические параметры:

Количество контактов: 45
Максимальная токовая нагрузка на одиночный контакт: Обычно не более нескольких ампер (конкретно зависит от диаметра контакта)
Сопротивление изоляции: Не менее 5000 МОм
Рабочая температура окружающей среды: От -60 до +100°C

Применение:

Эти соединители используются для подключения и отключения электрических цепей в различных видах электроаппаратуры. Они подходят как для экранированных, так и для неэкранированных кабелей.

Гарантийные условия:

Гарантийный срок хранения составляет 15 лет со дня изготовления. Гарантийная наработка — минимум 1000 часов во всех режимах эксплуатации.

Условное обозначение "90г." может указывать на год выпуска этих соединителей.

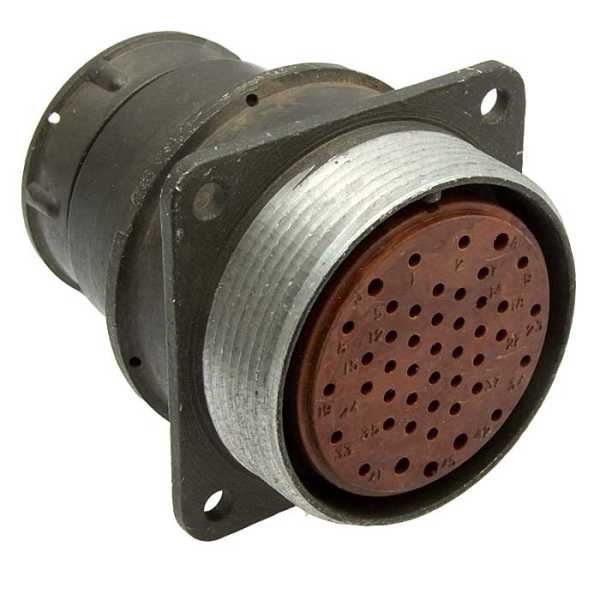

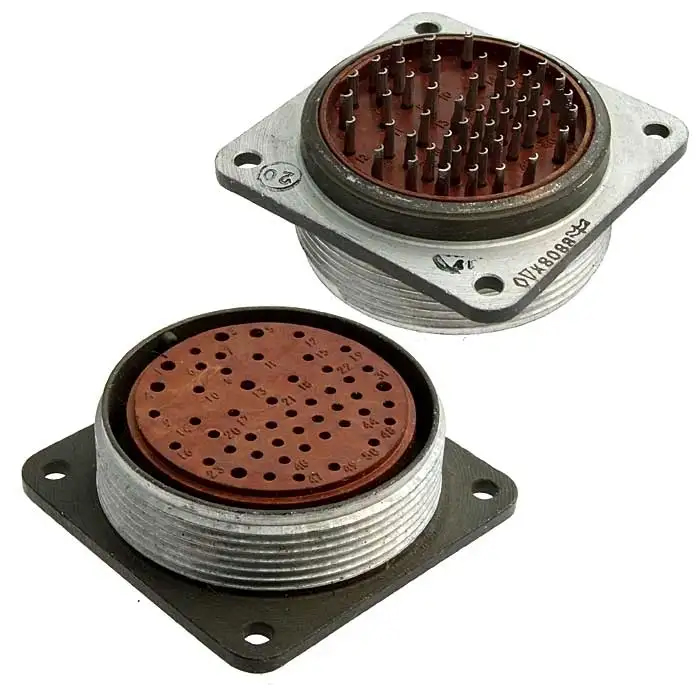

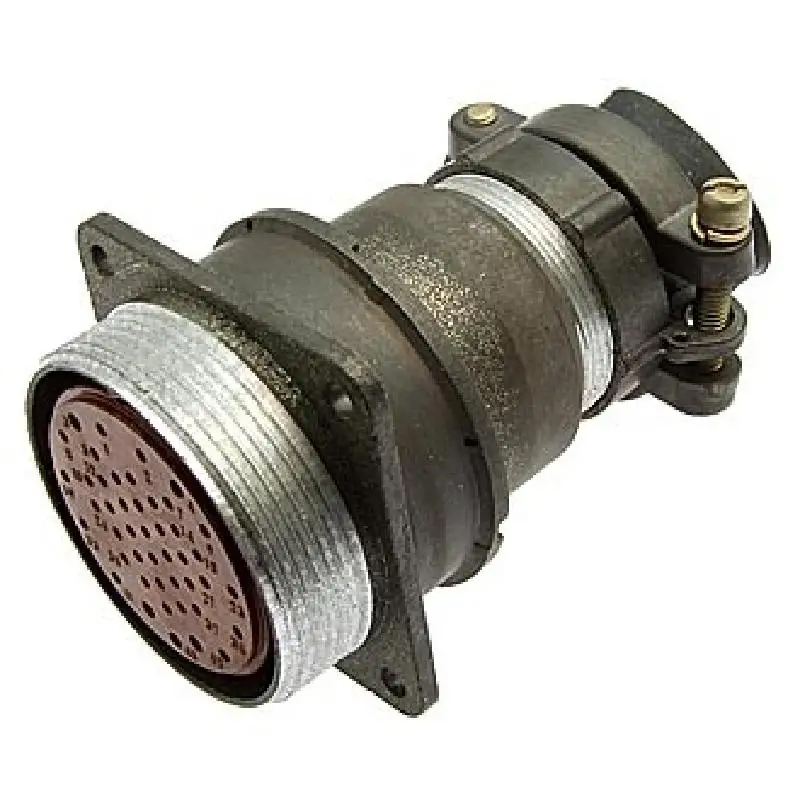

Разъем 2РМТ39Б45Г2В1БВ относится к серии 2РМТ и представляет собой блоковую розетку. Он предназначен для использования в электрических цепях постоянного и переменного тока с частотой до 3 МГц.

Основные характеристики:

Тип разъема : 2РМТ — низкочастотный цилиндрический негерметичный тропикоустойчивый соединитель
Условный размер корпуса : 39 мм
Вид корпуса : Б — блочный (приборный)
Количество контактов : 45
Часть соединителя : Г — розетка
Сочетание контактов : Все контакты имеют диаметр 1 мм
Покрытие контактов : Серебро
Теплостойкость : До 100°C
Всеклиматическое исполнение : В

Технические параметры:

Максимальное рабочее напряжение : До 560 В
Токовая нагрузка : До 50 А
Рабочая температура : От -60 до +100°C
Минимальная наработка : Не менее 1000 часов
Максимальное количество сочленений-расчленений : 500 раз
Срок сохраняемости : 15 лет

Применение:

Разъемы типа 2РМТ используются в радиоэлектронной и радиотехнической аппаратуре как соединители общего назначения. Они имеют резьбовое сочленение и одношпоночную поляризацию корпусов.

Важно:

При выборе ответной части разъема необходимо учитывать, что блочную розетку нельзя соединить с кабельной вилкой или наоборот.

Описание

Назначение соединителя 2РМТ39Б45Г2В1БВ

Соединитель 2РМТ39Б45Г2В1БВ представляет собой блочную (приборную) розетку, входящую в серию низкочастотных цилиндрических соединителей 2РМТ. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения, где требуется надёжное разъёмное соединение с резьбовой фиксацией.

Соединитель допускает эксплуатацию в составе экранированных и неэкранированных кабельных сборок. Тропикоустойчивое исполнение и всеклиматическое конструктивное решение позволяют использовать розетку в широком диапазоне внешних условий, включая повышенную влажность и значительные перепады температур.

Конструктивные особенности

Корпус соединителя выполнен в блочном (приборном) варианте, что обеспечивает монтаж на панель или шасси аппаратуры. Сочленение с ответной частью осуществляется резьбовым способом, который гарантирует плотное прилегание контактов и защиту от самопроизвольного разъединения при вибрациях. Поляризация корпусов одношпоночная, что исключает неправильное соединение.

Конструктивные признаки изделия:

Тип соединителя — негерметичный, тропикоустойчивый, всеклиматического исполнения.
Условный размер корпуса — 39 мм.
Количество контактов — 45.
Часть соединителя — розетка (обозначение «Г»).
Диаметр каждого контакта — 1 мм.
Покрытие контактов — серебро.
Исполнение монтажной части — без патрубка или с прямым патрубком.

Технические параметры

Электрические и эксплуатационные характеристики соединителя обеспечивают стабильную работу в составе аппаратуры различного назначения. Основные параметры:

Максимальное рабочее напряжение — до 560 В (в зависимости от типономинала возможно до 700 В).
Максимальная токовая нагрузка — до 50 А суммарно по соединителю; нагрузка на одиночный контакт определяется его диаметром и обычно составляет не более нескольких ампер.
Сопротивление изоляции — не менее 5000 МОм.
Рабочая температура окружающей среды — от минус 60 до плюс 100 градусов Цельсия.
Теплостойкость — до 100 градусов Цельсия.
Минимальная наработка — не менее 1000 часов во всех режимах эксплуатации.
Максимальное количество сочленений-расчленений — 500 раз.
Срок сохраняемости — 15 лет с даты изготовления.

Применение и совместимость

Соединитель 2РМТ39Б45Г2В1БВ применяется для подключения и отключения электрических цепей в различных видах электроаппаратуры. Изделие востребовано в составе радиоэлектронных устройств, измерительной техники, промышленного оборудования и аппаратуры связи.

При выборе ответной части необходимо учитывать, что блочная розетка соединяется только с кабельной вилкой соответствующего типономинала. Соединение блочной розетки с кабельной вилкой иной группы недопустимо. Перед установкой следует проверить совпадение количества контактов, диаметра контактов и типа поляризации. Монтаж выполняется на ровную поверхность панели с обеспечением надёжного крепления корпуса. Подключение проводников производится к контактным хвостовикам с учётом схемы распайки конкретного устройства.

Условное обозначение в маркировке может содержать дополнительные символы партии или периода выпуска. Гарантийный срок хранения отсчитывается с момента изготовления и составляет 15 лет. Минимальная гарантийная наработка — 1000 часов во всех предусмотренных режимах эксплуатации.
