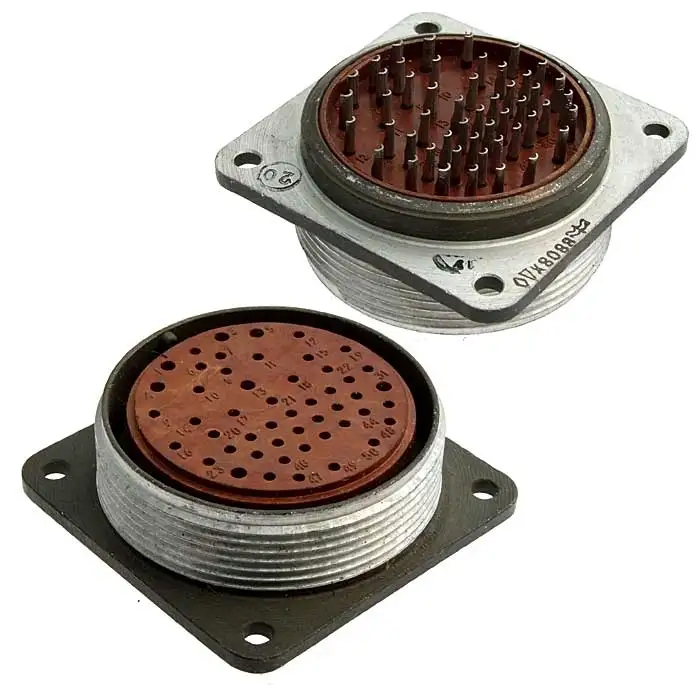

Назначение соединителя 2РМТ39Б45Г2В1БВ

Соединитель 2РМТ39Б45Г2В1БВ представляет собой цилиндрический низкочастотный негерметичный разъем, предназначенный для коммутации электрических цепей постоянного и переменного тока. Изделие рассчитано на работу с частотой до 3 МГц при напряжении до 700 В. Основная сфера применения — внутренний монтаж узлов и блоков радиоэлектронной аппаратуры специального и общего назначения.

Разъем относится к серии 2РМТ и конструктивно состоит из двух ответных частей: вилки и розетки. Исполнение корпуса — блочное (приборное), что предполагает установку на панель или корпус оборудования. Соединитель применяется для соединения экранированных и неэкранированных кабелей внутри приборов, а также для организации межблочных связей в условиях ограниченного пространства.

Подтвержденные технические особенности

Изделие 2РМТ39Б45Г2В1БВ характеризуется следующими конструктивными и эксплуатационными параметрами, подтвержденными технической документацией:

• Вид сочленения — резьбовое, обеспечивающее надежную фиксацию частей разъема и защиту от самопроизвольного разъединения.
• Количество контактов — 45.
• Покрытие контактов — серебро или золото, что гарантирует низкое переходное сопротивление и стабильность электрического контакта.
• Способ монтажа — обжимка или пайка, допускающий выбор технологии в зависимости от условий производства.
• Тип корпуса — блочный (приборный), предназначенный для установки на неподвижные элементы аппаратуры.
• Отсутствие патрубка в конструкции корпуса.
• Климатическое исполнение — всеклиматическое, допускающее эксплуатацию в широком диапазоне внешних воздействий.
• Теплостойкость — до 100°C.
• Рабочая температура окружающей среды — от минус 60°C до плюс 100°C.

Электрические и механические параметры

Соединитель рассчитан на напряжение до 700 В и частоту до 3 МГц. Максимальное количество сочленений-расчленений составляет 500 циклов, что подтверждает механическую износостойкость конструкции. Гарантийная наработка заявлена на уровне 1000 часов во всех режимах эксплуатации и 100000 часов в облегченном режиме. Гарантийный срок хранения изделия — 15 лет.

Применение и особенности монтажа

Соединитель 2РМТ39Б45Г2В1БВ применяется в радиоэлектронной аппаратуре, где требуется многоконтактное разъемное соединение с высокой плотностью компоновки. Благодаря резьбовому сочленению разъем устойчив к вибрационным и ударным нагрузкам, что позволяет использовать его в аппаратуре, эксплуатируемой в жестких условиях. Монтаж осуществляется внутренним способом: контакты фиксируются методом пайки или обжимки, что обеспечивает совместимость с различными технологическими процессами сборки.

Разъем совместим с экранированными и неэкранированными кабелями. Важно учитывать, что соединители серии 2РМТ не взаимосочленяемы с другими типами разъемов, включая серию 2РМДТ. Это требование необходимо соблюдать при комплектации и замене элементов в составе аппаратуры.

Климатическое исполнение всеклиматическое и диапазон рабочих температур от минус 60°C до плюс 100°C позволяют применять изделие как в отапливаемых, так и в неотапливаемых помещениях, а также в аппаратуре, подверженной воздействию пониженных и повышенных температур. Соединитель сохраняет работоспособность при относительной влажности и перепадах температур, характерных для всеклиматического исполнения.
