Назначение и область применения

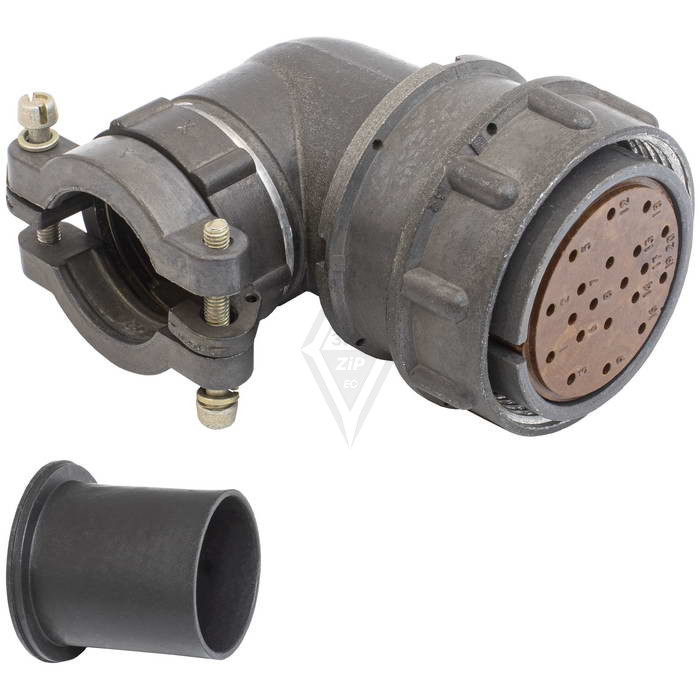

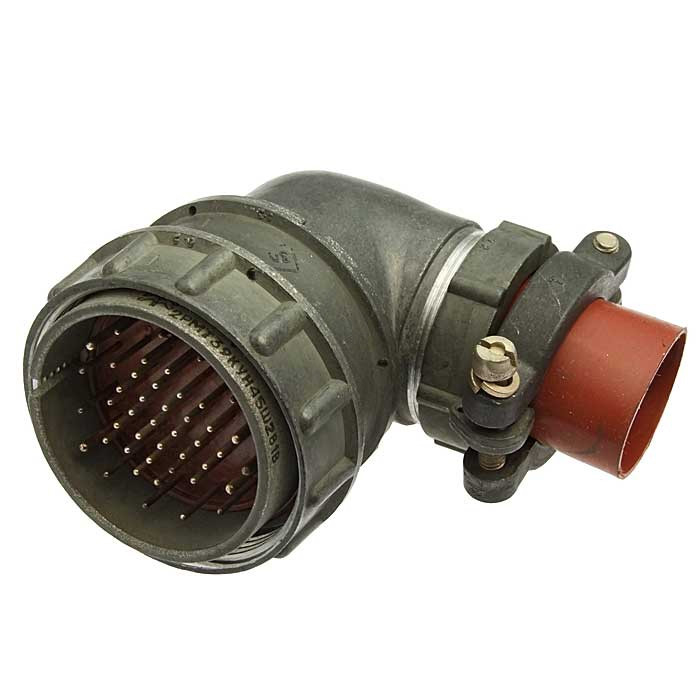

Соединитель 2РМТ33КУН20Ш4В1В «5» представляет собой цилиндрический низкочастотный негерметичный электрический разъем байонетного типа, предназначенный для коммутации электрических цепей в составе радиоэлектронной аппаратуры, приборного оборудования и систем связи. Изделие относится к серии 2РМТ и рассчитано на эксплуатацию в условиях значительных механических нагрузок, вибрационных воздействий и умеренных климатических факторов, где не предъявляются требования к полной герметичности соединения.

Основными сферами использования данного соединителя являются авиационная и космическая техника, радиоэлектронная аппаратура общего и специального назначения, приборостроение, промышленное оборудование и автоматика, а также специальная техника, требующая надежного электрического контакта при многократных циклах сочленения и расчленения. Конструкция разъема обеспечивает устойчивую работу в условиях вибраций с частотой до 5000 Гц и ускорением до 200 м/с², а также при ударных нагрузках с ускорением до 1000 м/с².

Технические особенности и конструктивные характеристики

Изделие оснащено 33 контактами и использует байонетный механизм сочленения, который обеспечивает быстрое и надежное соединение ответных частей без применения дополнительного инструмента. Номинальное рабочее напряжение достигает 700 В амплитудного значения и зависит от конкретного типоразмера контактов, применяемых в данном исполнении. Номинальный рабочий ток на один контакт варьируется от 1 до 25 А в зависимости от диаметра контактных элементов.

Электрические параметры изоляции и контактных пар соответствуют высоким требованиям для низкочастотных соединителей. Сопротивление изоляции составляет не менее 5000 МОм при испытательном напряжении 500 В, а сопротивление контактов не превышает 2,5–5 мОм. Контактные элементы выполнены из медного сплава с покрытием золотом или серебром, что обеспечивает стабильность переходного сопротивления и защиту от окисления.

Корпус соединителя изготовлен из алюминиевого сплава с защитным покрытием (например, никелевым), обеспечивающим устойчивость к внешним воздействиям. Диапазон рабочих температур составляет от минус 60°C до плюс 100°C, что позволяет использовать изделие в широком спектре климатических условий. Допустимая относительная влажность достигает 98% при температуре до плюс 35°C.

Эксплуатационные параметры и срок службы

Механическая износостойкость соединителя рассчитана не менее чем на 500 циклов сочленения и расчленения, что подтверждает возможность многократного применения в составе обслуживаемого оборудования. Период производства данного изделия охватывает 2015–2026 годы. Приемка изделия соответствует категории «5», что указывает на прохождение установленных процедур контроля качества и приемо-сдаточных испытаний в соответствии с техническими условиями на данную серию разъемов. Артикул изделия — 3982.

Преимущества конструкции

• Байонетное сочленение обеспечивает быстрое соединение и разъединение при сохранении надежности фиксации.
• Широкий диапазон рабочих температур от минус 60°C до плюс 100°C для негерметичных исполнений.
• Высокое сопротивление изоляции не менее 5000 МОм при напряжении 500 В.
• Низкое сопротивление контактов — не более 2,5–5 мОм.
• Устойчивость к вибрационным нагрузкам с ускорением до 200 м/с² в диапазоне частот до 5000 Гц.
• Ударопрочность при ускорении до 1000 м/с².
• Покрытие контактов золотом или серебром по медному сплаву обеспечивает стабильный электрический контакт.
• Не менее 500 циклов сочленения и расчленения без потери эксплуатационных характеристик.
• Корпус из алюминиевого сплава с защитным покрытием снижает массу изделия и повышает коррозионную стойкость.
