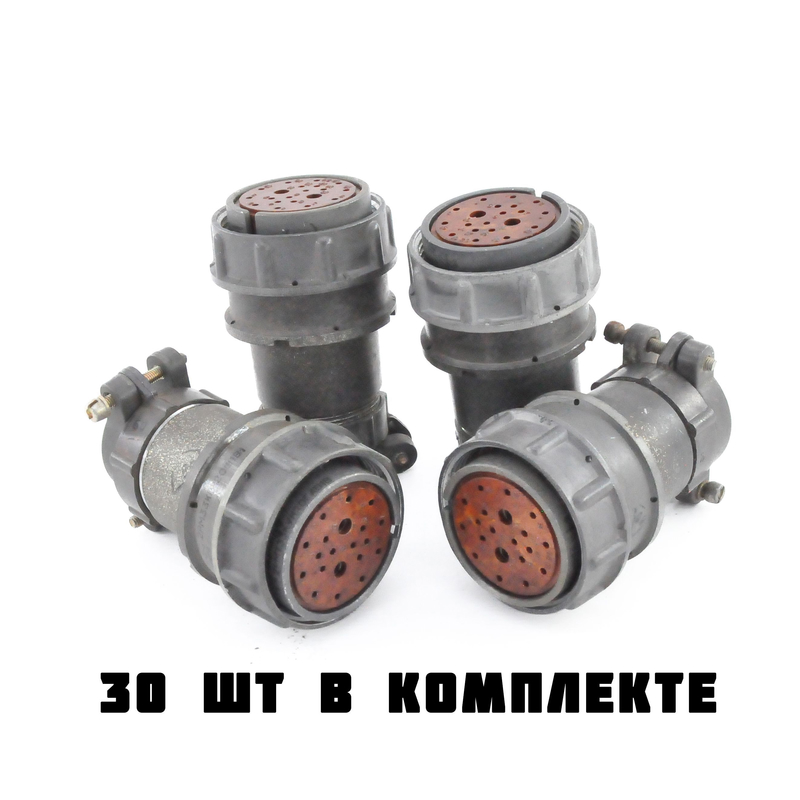

Назначение соединителя 2РМТ33КУН20Г4В1В

Цилиндрический низкочастотный негерметичный разъем 2РМТ33КУН20Г4В1В предназначен для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц. Изделие применяется в радиоэлектронной аппаратуре общего назначения, где требуется надежное разъемное соединение с возможностью многократной сборки и разборки. Соединитель рассчитан на работу в цепях сигнального и питающего назначения и допускает эксплуатацию в условиях, при которых полная герметичность корпуса не является обязательным требованием.

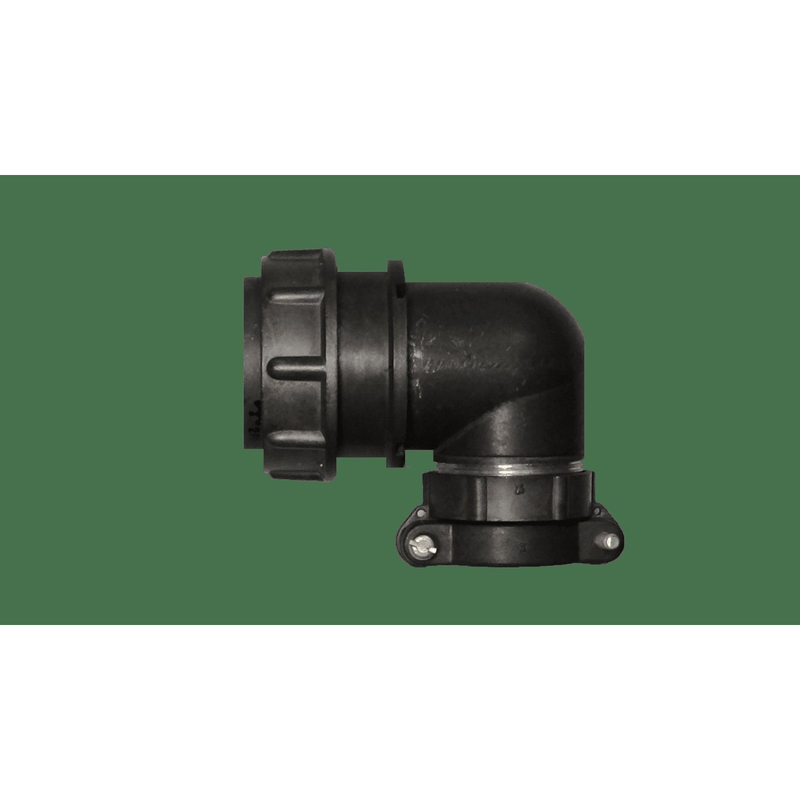

Конструктивное исполнение с угловым патрубком и гайкой для неэкранированного кабеля обеспечивает удобный подвод монтажных проводов под углом относительно оси ответной части. Резьбовое сочленение с одношпоночной поляризацией исключает ошибки при стыковке и гарантирует точную ориентацию контактов. Изделие прошло приемку «ОТК», что подтверждает контроль соответствия установленным техническим требованиям.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ33КУН20Г4В1В построена по стандарту серии 2РМТ и содержит следующие элементы:

• 2РМТ — тип соединителя: цилиндрический, низкочастотный;
• 33 — условный размер корпуса, посадочный диаметр 33 мм;
• К — кабельный корпус;
• У — угловой патрубок;
• Н — гайка патрубка для неэкранированного кабеля;
• 20 — количество контактов: 20 штук;
• Г — тип контакта: розетка (гнездо);
• 4 — сочетание контактов, определяющее диаметр контактов;
• В — покрытие контактов серебром;
• 1 — теплостойкость до 100 градусов Цельсия;
• В — всеклиматическое исполнение.

Корпус соединителя негерметичный. Контакты типа «розетка» выполнены с серебряным покрытием, что обеспечивает стабильное переходное сопротивление и надежный электрический контакт в течение длительного срока эксплуатации. Количество контактов составляет 20, они рассчитаны на монтаж внутренним объемным способом или пайкой.

Технические характеристики

• Тип соединителя: цилиндрический, низкочастотный;
• Герметичность: негерметичный;
• Условный размер корпуса: 33;
• Посадочный диаметр: 33 мм;
• Конструкция корпуса: кабельный, с угловым патрубком и гайкой для неэкранированного кабеля;
• Количество контактов: 20;
• Тип контакта: розетка (гнездо);
• Сочетание контактов: 4;
• Покрытие контактов: серебро;
• Теплостойкость: рабочая температура до 100 градусов Цельсия;
• Климатическое исполнение: всеклиматическое;
• Рабочие цепи: постоянный и переменный ток частотой до 3 МГц;
• Монтаж: внутренний, объемный или пайкой;
• Сочленение: резьбовое, с одношпоночной поляризацией.

Применение

Соединитель относится к серии 2РМТ, предназначенной для использования в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре общего назначения. В источниках конкретная область применения модификации 2РМТ33КУН20Г4В1В отдельно не выделена, однако изделие сохраняет все признаки, характерные для серии: виброустойчивость, надежное резьбовое сочленение, возможность быстрой сборки и разборки, а также работоспособность в широком диапазоне климатических условий.

Всеклиматическое исполнение позволяет применять разъем в аппаратуре, эксплуатируемой в различных климатических зонах. Теплостойкость до 100 градусов Цельсия расширяет допустимый температурный диапазон работы оборудования. Угловой кабельный корпус удобен при компоновке аппаратуры с ограниченным пространством, когда подвод кабеля необходимо выполнить под углом. Изделие используется для коммутации сигнальных и питающих цепей в условиях, где полная герметичность не требуется, но важны устойчивость к вибрациям и повторяемость характеристик при многократных сочленениях.

Приемка «ОТК» подтверждает, что соединитель прошел контроль качества и соответствует техническим условиям на изделия данного типа.
