Назначение соединителя 2РМТ33КУН20Г4В1В

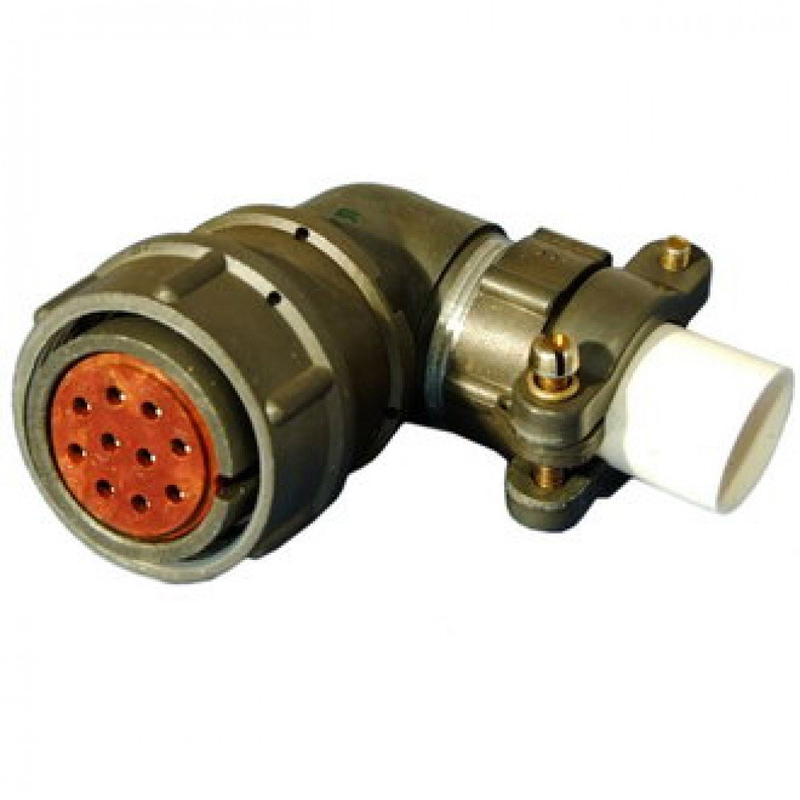

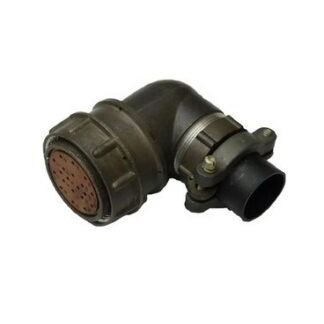

2РМТ33КУН20Г4В1В — это цилиндрический низкочастотный соединитель производства АО «Завод Элекон». Он представляет собой кабельную розетку с угловым патрубком, неэкранированную и негерметичную, предназначенную для работы в электрических цепях переменного и постоянного тока. Изделие применяется для коммутации электрических цепей в составе кабельных сборок и жгутов, где требуется надёжное разъёмное соединение с резьбовым сочленением.

Подтверждённые технические особенности

Соединитель имеет условный размер корпуса 33 мм и оснащён 20 контактами: 18 контактов диаметром 1 мм и 2 контакта диаметром 3 мм. Метод сочленения — резьбовой. Материал корпуса — алюминиевый сплав А-22, изолятор выполнен из карболита. Поставляется как кабельная розетка с угловым патрубком, то есть монтаж выполняется со стороны кабеля под углом, что удобно при ограниченном пространстве.

Электрические параметры изделия увязаны с диаметром контактов. Рабочий ток на контакт достигает 6 А для контактов диаметром 1 мм и 36 А для контактов диаметром 3 мм. Максимальное рабочее напряжение — 700 В. Такое сочетание позволяет использовать один соединитель одновременно для цепей управления и для силовых линий.

Условия эксплуатации и климатическое исполнение

Изделие выдерживает вибрацию до 5000 Гц с ускорением 50 g и механические удары до 500 g. Диапазон рабочих температур — от минус 60 до плюс 100 градусов Цельсия. Климатическое исполнение В2.1 допускает эксплуатацию при относительной влажности до 98 процентов и атмосферном давлении от 10 в минус двенадцатой степени до 10 в четвёртой степени Паскаля. Эти характеристики подтверждают пригодность соединителя для тяжёлых условий, включая высотные и влажные среды.

Основные характеристики

• Условный размер корпуса: 33 мм.
• Количество контактов: 20, из них 18 диаметром 1 мм и 2 диаметром 3 мм.
• Рабочий ток на контакт: 6 А для диаметра 1 мм и 36 А для диаметра 3 мм.
• Максимальное рабочее напряжение: 700 В.
• Метод сочленения: резьбовой.
• Материал корпуса: алюминиевый сплав А-22; изолятор: карболит.
• Исполнение: кабельная розетка с угловым патрубком, неэкранированная, негерметичная.
• Климатическое исполнение: В2.1.
• Габариты: 42 на 67,5 мм; масса около 74,6 г.
• Соответствие стандарту: ГЕ0.364.126 ТУ.
• Срок хранения: до 15 лет; гарантия: 1 месяц.
• Год: 2017.

Применение и монтаж

Соединитель подходит для пайки или объёмного монтажа в различных отраслях, где требуется надёжное соединение. Резьбовое сочленение обеспечивает механическую фиксацию и устойчивость к вибрационным нагрузкам, что важно для бортовой и промышленной аппаратуры. Угловой патрубок упрощает прокладку кабеля в стеснённых условиях и снижает радиус изгиба жгута. Алюминиевый корпус и карболитовый изолятор определяют область применения: изделие рассчитано на работу в электрических цепях переменного и постоянного тока при указанных выше токах и напряжении.

Благодаря широкому температурному диапазону и стойкости к ударам и вибрации соединитель применим в аппаратуре, эксплуатируемой в подвижных и высотных условиях. Неэкранированное и негерметичное исполнение означает, что изделие ориентировано на задачи, где не требуется защита от электромагнитных помех экраном и герметизация корпуса, но важны механическая прочность и стабильный электрический контакт.

Комплектация и эксплуатационные ограничения

Данные о комплектации поставки в приведённых сведениях не указаны, поэтому состав упаковки следует уточнять отдельно. Монтаж выполняется пайкой или объёмным способом, что позволяет использовать соединитель в составе как разборных, так и неразборных жгутов. Заявленный срок хранения достигает 15 лет, гарантийный срок — 1 месяц. Совместимость с конкретными ответными частями определяется условным размером корпуса 33 мм и резьбовым методом сочленения; при подборе ответной части необходимо учитывать тип и количество контактов. Страна производства и сертификаты в представленных данных не приводятся.
