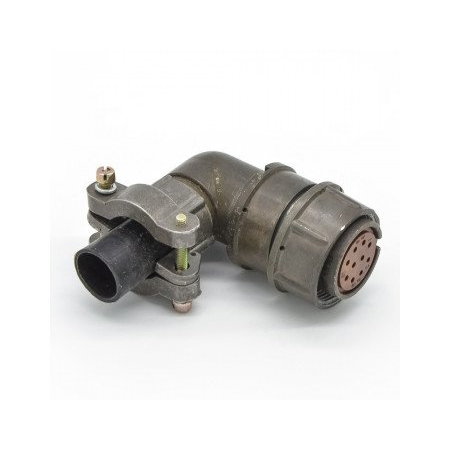

2РМТ33КУН20Г1В1В 2017г Элекон

Цена:

3250 ₽

В наличии: 20 шт.

Производитель: Элекон

Технические характеристики

2РМТ33КУН20Г1В1В — это цилиндрический низкочастотный разъём производства завода «Элекон», предназначенный для соединения электрических цепей в промышленных системах. Он относится к серии 2РМТ, которая характеризуется высокой надёжностью и устойчивостью к механическим воздействиям.

Разъём имеет кабельное исполнение (КУ), корпус условного размера 33, 20 контактов диаметром 1 мм с гнездом (тип Г1В1В). Метод сочленения — резьбовой, что обеспечивает прочную фиксацию, а покрытие контактов — серебро для низкого сопротивления (не более 5 мОм). Рабочий ток на контакт достигает 6 А, напряжение — до 700 В, частота — до 3 МГц.

Корпус выполнен из алюминиевого сплава с оксидированием, изолятор — карболит, патрубок прямой с гайкой для кабеля (неэкранированный). Монтаж осуществляется пайкой, контакты извлекаемые, поляризация одношпоночная для правильного подключения. Габариты составляют около 42×59 мм, масса — порядка 66 г.

Диапазон температур от -60 до +100 °С, климатическое исполнение УХЛ2.1 или тропикоустойчивое. Выдерживает вибрацию до 50 g (1–5000 Гц), удары до 500 g, сопротивление изоляции — 5000 МОм. Ресурс — 500 соединений, наработка — до 175 000 ч при 80 °С.

Используется в авиационной, судовой и промышленной технике для надёжных соединений в цепях постоянного и переменного тока. Серия 2РМТ популярна в советской и российской промышленности благодаря долговечности и соответствию ТУ ГЕ0.364.126.

Описание

2РМТ33КУН20Г1В1В

2РМТ33КУН20Г1В1В — цилиндрический низкочастотный электрический соединитель серии 2РМТ, предназначенный для ручного сочленения кабельных линий и оборудования в цепях постоянного и переменного тока. Исполнение рассчитано на внутренний объёмный монтаж и применение в технике, где важны стабильность контактного соединения, механическая прочность и устойчивость к климатическим воздействиям.

Маркировка 2РМТ33КУН20Г1В1В указывает на конструктивные особенности изделия: кабельный корпус размером 33, угловой патрубок, гайку для неэкранированного кабеля, 20 контактов, исполнение «розетка», сочетание контактов №1 и серебряное покрытие контактных элементов. Соединитель относится к всеклиматическому исполнению и рассчитан на работу при температурах от −60 до +100 °C.

Основные характеристики

Параметр	Значение
Тип изделия	Низкочастотный цилиндрический соединитель 2РМТ
Конструктивное исполнение	Кабельная розетка
Размер корпуса	33
Патрубок	Угловой
Кабельная гайка	Для неэкранированного кабеля
Количество контактов	20
Покрытие контактов	Серебро
Максимальное рабочее напряжение	До 700 В
Токовая нагрузка на один контакт	До 6 А
Суммарная токовая нагрузка	До 100 А
Сопротивление изоляции	Не менее 5000 МОм
Рабочая температура	От −60 до +100 °C
Ресурс сочленений	До 500 циклов

Технические параметры для типоразмера 2РМТ33 включают рабочее напряжение до 700 В, ток до 6 А на одиночный контакт и суммарную нагрузку до 100 А. Для соединителя также заявлены виброустойчивость, стойкость к механическим ударам, работа при повышенной влажности и ресурс до 500 циклов сочленения и расчленения.

Особенности конструкции

Соединитель 2РМТ33КУН20Г1В1В выполнен в кабельном варианте, поэтому предназначен для установки непосредственно на кабельную часть электрической линии. Угловой патрубок помогает организовать ввод кабеля при ограниченном монтажном пространстве и уменьшить нагрузку на проводники в месте подключения.

Резьбовое сочленение обеспечивает надёжную механическую фиксацию ответных частей разъёма. Одношпоночная поляризация корпуса снижает вероятность неверной ориентации при подключении. Контакты с серебряным покрытием рассчитаны на формирование стабильного электрического соединения при многократной эксплуатации.

Области применения

Разъём 2РМТ33КУН20Г1В1В может использоваться в составе промышленного, измерительного, транспортного, энергетического и специального электронного оборудования. Его применяют для коммутации силовых, управляющих и сигнальных цепей, когда требуется разъёмное подключение многожильного неэкранированного кабеля.

Типичные задачи применения:

Подключение кабельных жгутов к блокам аппаратуры.
Создание разъёмных межблочных соединений.
Коммутация цепей управления, питания и сигнализации.
Монтаж электрических соединений в шкафах автоматики и приборных системах.
Использование в оборудовании, работающем при вибрации, перепадах температуры и высокой влажности.

Что учитывать при подборе

При использовании 2РМТ33КУН20Г1В1В необходимо подобрать совместимую ответную часть соответствующей серии, типоразмера и контактного сочетания. Важно проверить распайку контактов, допустимые токи конкретных цепей, наружный диаметр кабеля, способ его закрепления и условия эксплуатации оборудования.

Отдельное внимание следует уделить тому, что данное исполнение предусматривает гайку для неэкранированного кабеля . Если линия требует сохранения экранирования и электрического контакта экрана с корпусом соединителя, следует выбирать исполнение с соответствующей конструкцией патрубка и кабельной гайки. Характерные параметры маркировки изделия — кабельный корпус, угловой патрубок, 20-контактная розетка, серебряное покрытие и всеклиматическое исполнение — подтверждаются в технических описаниях данной модификации.
