Назначение и общее описание

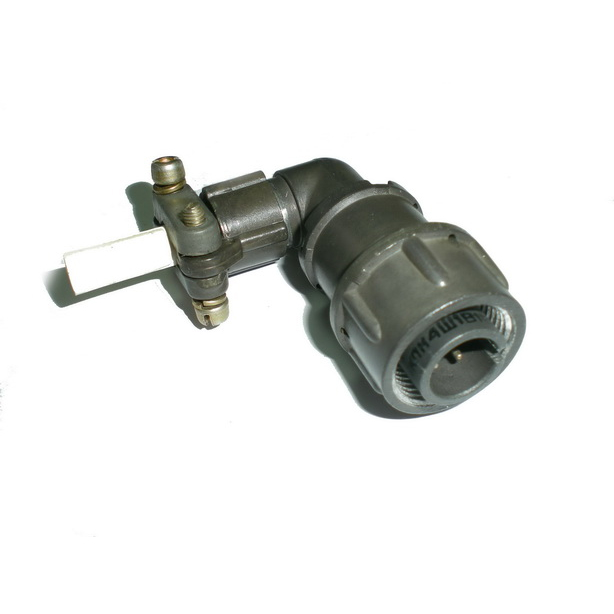

Соединитель 2РМТ33КУЭ20Ш4В1В «5» относится к серии цилиндрических низкочастотных разъемов 2РМТ и предназначен для коммутации электрических цепей в аппаратуре, эксплуатируемой в условиях повышенных механических и климатических нагрузок. Изделие имеет байонетный механизм сочленения, обеспечивающий быстрое и надежное соединение и расчленение без применения специального инструмента. Конструктивное исполнение — кабельное, угловое, экранированное — позволяет использовать разъем в ограниченном пространстве и при необходимости защищать передаваемые сигналы от внешних электромагнитных помех.

Разъем выполнен в корпусе условного размера 33 и содержит 20 контактов штыревого типа. Обозначение «Ш» в маркировке подтверждает тип контактов — штырь (вилка). Изделие поставляется с приемкой «5», что регламентирует порядок контроля качества и документального сопровождения при поставке.

Подтвержденные особенности конструкции и обозначения

Маркировка 2РМТ33КУЭ20Ш4В1В содержит последовательную информацию об основных параметрах соединителя. Элементы обозначения расшифровываются следующим образом:

• 2РМТ — серия цилиндрических низкочастотных разъемов с байонетным соединением;
• 33 — условный размер корпуса;
• КУЭ — кабельное угловое экранированное исполнение;
• 20 — количество контактов;
• Ш — штыревой тип контактов (вилка);
• 4В1В — исполнение по конструктивным особенностям и покрытию.

Угловое исполнение корпуса позволяет прокладывать кабель под углом к оси сочленения, что особенно важно при монтаже в стесненных условиях. Экранирование обеспечивает дополнительную защиту от наводок и повышает помехоустойчивость электрических соединений.

Электрические параметры и условия эксплуатации

Для соединителей серии 2РМТ характерны следующие типовые электрические параметры. Рабочее напряжение может достигать 700 В в зависимости от конкретного исполнения. Рабочий ток на контакт варьируется от 1 до 25 А и определяется размером и типом контактов. Сопротивление изоляции составляет не менее 5000 МОм, сопротивление контактов — не более 2,5 мОм, что обеспечивает стабильное электрическое соединение при длительной эксплуатации.

Изделие рассчитано на работу в широком диапазоне температур от минус 60°C до плюс 100°C и выше. Допускается эксплуатация при повышенной влажности до 98 процентов при температуре плюс 35°C. Разъем устойчив к воздействию вибраций, механических ударов, линейных ускорений, соляного тумана, плесневых грибов, пониженного и повышенного атмосферного давления. Такие характеристики определяют высокую надежность и большое количество циклов сочленения-расчленения.

Области применения

Соединитель 2РМТ33КУЭ20Ш4В1В «5» применяется в аппаратуре, где требуется прочное и защищенное электрическое соединение, устойчивое к внешним воздействиям и электромагнитным помехам. Основные сферы использования включают:

• авиационную и аэрокосмическую технику — подключение бортового оборудования, систем связи, навигации и управления;
• военную технику — системы управления, радиолокационные станции, средства связи, бронетехнику;
• промышленное оборудование — машиностроение, станкостроение, автоматизированные системы управления технологическими процессами;
• транспорт — железнодорожный транспорт, судостроение, автомобильную спецтехнику;
• измерительную и контрольную аппаратуру, эксплуатируемую в тяжелых условиях;
• специальную электронику, требующую защиты от вибраций и электромагнитных помех.

Применение экранированного кабельного исполнения с байонетным механизмом делает данный разъем востребованным в системах, где важны одновременно компактность монтажа, надежность контакта и помехозащищенность.
