Назначение разъёма 2РМТ33КУЭ20Ш1В1В

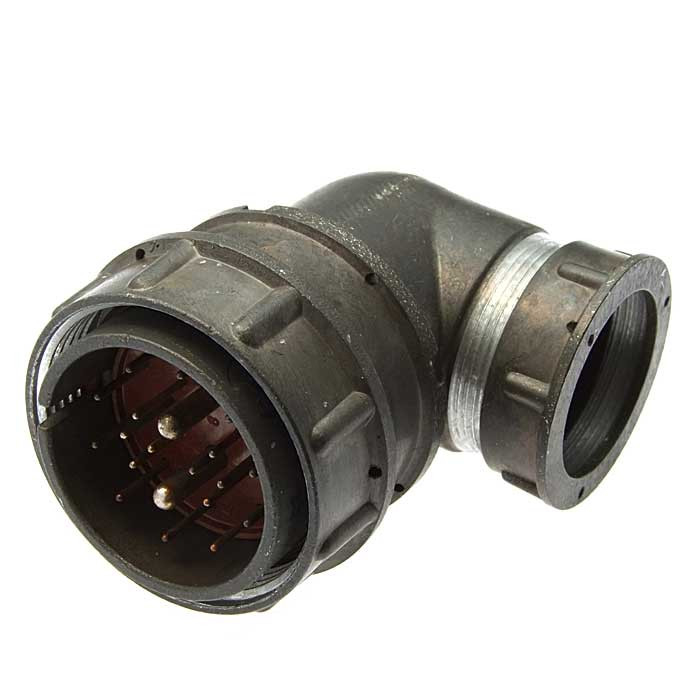

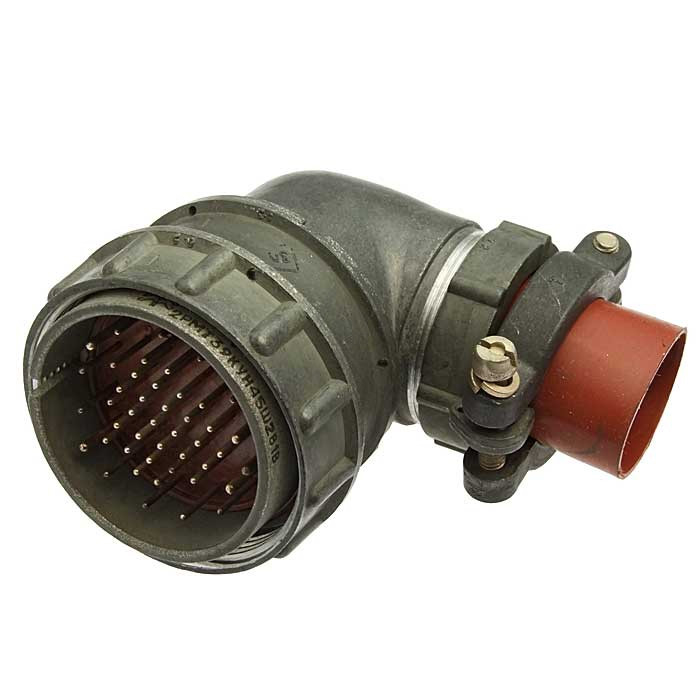

2РМТ33КУЭ20Ш1В1В производства «Элекон» — цилиндрический низкочастотный соединитель серии 2РМТ, предназначенный для работы в электрических цепях постоянного и переменного тока с частотой до 3 мегагерц. Изделие применяется для коммутации электрических цепей при внутреннем монтаже, в том числе с использованием экранированных и неэкранированных кабелей.

Разъём относится к негерметичным соединителям и выпускается во всеклиматическом исполнении, что определяет область его применения в составе приборов и кабельных сборок, эксплуатируемых в широком диапазоне климатических условий.

Расшифровка обозначения и конструктивные особенности

Маркировка 2РМТ33КУЭ20Ш1В1В несёт информацию о типе, типоразмере и исполнении изделия. Ниже приведены подтверждённые особенности конструкции:

• серия 2РМТ — цилиндрические низкочастотные соединители;
• корпус кабельный исполнения КУЭ;
• исполнение экранированное;
• количество контактов — 20;
• диаметр контактов — 1 миллиметр;
• покрытие контактов — серебряное;
• поляризация одношпоночная;
• соединение резьбовое;
• диаметр посадочного отверстия — 33 миллиметра.

Экранированное исполнение корпуса позволяет применять соединитель в цепях, где требуется защита от внешних электромагнитных помех. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей, а одношпоночная поляризация исключает неправильное сочленение.

Технические характеристики

Заявленные параметры изделия определяют его применимость в силовых и сигнальных цепях низкой частоты. Максимальное рабочее напряжение достигает 700 вольт. Рабочий ток на один контакт составляет от 4 до 36 ампер в зависимости от условий эксплуатации.

Ресурс сочленений — до 500 циклов. Сопротивление изоляции — не менее 1000 мегаом. Рабочая температура — от минус 60 до плюс 100 градусов Цельсия. Монтаж выполняется пайкой либо объёмным способом.

Применение и совместимость

Соединители серии 2РМТ используются для внутреннего монтажа с экранированными или неэкранированными кабелями. Предусмотрена возможность приборного или кабельного исполнения. Разъём 2РМТ33КУЭ20Ш1В1В имеет кабельный корпус и устанавливается на кабель.

Важно учитывать, что изделия серии 2РМТ не взаимосочленяемы с серией 2РМДТ из-за разницы в схемах расположения контактов. При подборе ответной части необходимо использовать соединители той же серии с соответствующим числом контактов и типом поляризации.

Условия эксплуатации

Всеклиматическое исполнение и рабочий диапазон температур от минус 60 до плюс 100 градусов Цельсия позволяют эксплуатировать разъём в составе оборудования, работающего как в отапливаемых помещениях, так и на открытом воздухе. Негерметичная конструкция означает, что изделие не предназначено для работы в условиях прямого воздействия влаги под давлением или в среде с повышенным содержанием агрессивных жидкостей.

Монтаж пайкой обеспечивает стабильное электрическое соединение проводников с контактами, а объёмный способ применяется при необходимости получения неразъёмного соединения с повышенной механической прочностью.
