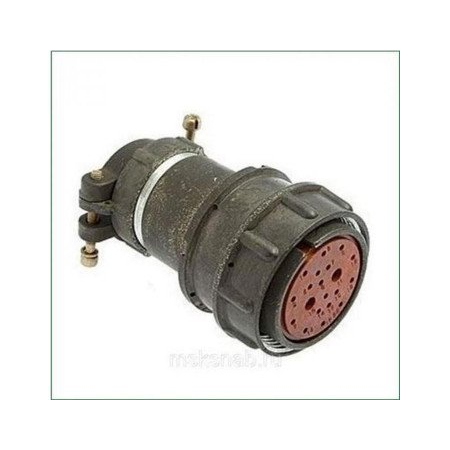

2РМТ33КУЭ20Г4В1В 2009г

Цена:

3300 ₽

В наличии: 52 шт.

Технические характеристики

2РМТ33КУЭ20Г4В1В

Соединитель 2РМТ33КУЭ20Г4В1В — это российский цилиндрический низкочастотный электрический разъём из серии 2РМТ, выполненный в виде кабельной угловой розетки с экранированным патрубком и рассчитанный на применение в промышленной и радиоэлектронной аппаратуре.

Основное назначение

Предназначен для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц.
Используется для внутреннего объёмного монтажа пайкой в электромеханических системах, промышленной электронике и распределительных щитах.

Конструкция и тип исполнения

Тип соединителя : 2РМТ (серия цилиндрических низковольтных разъёмов).
Часть соединителя : розетка кабельная, то есть монтируемая на конце кабеля.
Форма корпуса : угловой патрубок (кабель подходит под углом к плоскости монтажа), что удобно в стеснённых пространствах.
Патрубок : предназначен для экранированного кабеля, обеспечивает защиту от электромагнитных помех.
Сочленение : резьбовое (центровочное), что обеспечивает надёжную и повторяемую фиксацию с вилкой той же серии.

Электрические характеристики

Количество контактов: 20 (всего 20 токовых/сигнальных линий).
Максимальное рабочее напряжение: порядка 560–700 В в зависимости от конкретного режима.
Ток на один контакт: типично от нескольких ампер до десятков ампер (в диапазоне 4–36 А в зависимости от нагрузки и условий эксплуатации).
Сопротивление изоляции: не менее 5000 МОм (очень высокое, что важно для изоляции и малых токов утечки).
Ёмкость между контактами: не более 6 пФ , что делает разъём пригодным для низкочастотного и высокочастотного сигнального тракта до 3 МГц.

Условия эксплуатации и стойкость

Температурный диапазон : рабочие температуры среды от примерно –60 °C до +100 °C , с возможностью кратковременных перегревов до +180 °C в зависимости от режима.
Влажность и давление : рассчитан на повышенную влажность (до 98% при +35 °C) и работу при пониженном атмосферном давлении (вплоть до вакуум‑подобных условий порядка 10⁻¹² мм рт. ст.).
Всеклиматическое исполнение : буквы «В» в маркировке указывают на всеклиматическое исполнение (устойчивость к перепадам температур, влажности, механическим нагрузкам).
Механические нагрузки: рассчитан на воздействие вибрации, ударов и акустического шума, характерных для промышленной и транспортной техники.

Эксплуатационные параметры

Режим сочленений : допускает до 500 циклов сочленения–расчленения (вилка–розетка), что важно при частой переподключении кабелей.
Наработка : номинальная минимальная наработка порядка 1000 часов в рабочих режимах.
Срок сохраняемости : при гамма‑процентном уровне 99,5% указан срок сохраняемости до 15 лет в условиях хранения и транспортировки.

Описание

Назначение соединителя 2РМТ33КУЭ20Г4В1В

Соединитель 2РМТ33КУЭ20Г4В1В представляет собой цилиндрический низкочастотный электрический разъём отечественного производства, относящийся к серии 2РМТ. Изделие выполнено в виде кабельной угловой розетки с экранированным патрубком и предназначено для эксплуатации в составе промышленной и радиоэлектронной аппаратуры. Основная сфера применения — электрические цепи постоянного и переменного тока с частотой до 3 МГц.

Разъём рассчитан на внутренний объёмный монтаж методом пайки. Он применяется в электромеханических системах, промышленной электронике, распределительных щитах и аналогичных устройствах, где требуется надёжное разъёмное соединение с защитой от электромагнитных помех. Благодаря угловой конструкции корпуса разъём удобен для прокладки кабеля в стеснённых пространствах и при ограниченной глубине монтажной зоны.

Конструктивные особенности

Соединитель относится к типу «розетка кабельная», то есть монтируется непосредственно на конце кабеля. Корпус выполнен в форме углового патрубка, при этом кабель подводится под углом к плоскости монтажа. Патрубок специально предназначен для экранированного кабеля и обеспечивает защиту сигнальных цепей от внешних электромагнитных наводок.

Сочленение с ответной частью — резьбовое центровочное, что гарантирует надёжную и повторяемую фиксацию с вилкой той же серии 2РМТ. Конструкция исключает самопроизвольное расчленение при вибрации и механических воздействиях.

Электрические параметры

Количество контактов: 20
Максимальное рабочее напряжение: порядка 560–700 В в зависимости от режима
Ток на один контакт: в диапазоне 4–36 А в зависимости от нагрузки и условий эксплуатации
Сопротивление изоляции: не менее 5000 МОм
Ёмкость между контактами: не более 6 пФ

Высокое сопротивление изоляции и малая межконтактная ёмкость делают разъём пригодным для низкочастотных и высокочастотных сигнальных трактов вплоть до 3 МГц.

Условия эксплуатации и стойкость

Изделие имеет всеклиматическое исполнение, на что указывает литера «В» в маркировке. Это подтверждает устойчивость к перепадам температур, повышенной влажности и механическим нагрузкам, характерным для промышленной и транспортной техники.

Допустимые воздействия

Рабочая температура среды: от –60 °C до +100 °C, с возможностью кратковременных перегревов до +180 °C в зависимости от режима
Повышенная влажность: до 98% при температуре +35 °C
Пониженное атмосферное давление: вплоть до условий, приближенных к вакууму, порядка 10 в минус двенадцатой степени мм рт. ст.
Механические нагрузки: вибрация, удары, акустический шум

Эксплуатационные параметры

Разъём допускает до 500 циклов сочленения и расчленения, что обеспечивает длительный срок службы при периодической перекоммутации кабельных линий. Номинальная минимальная наработка составляет порядка 1000 часов в рабочих условиях. Изделие выпускается с 2009 года и сохраняет совместимость с другими компонентами серии 2РМТ, что позволяет использовать его как при ремонте действующего оборудования, так и при проектировании новых систем.
